Coffret electrique

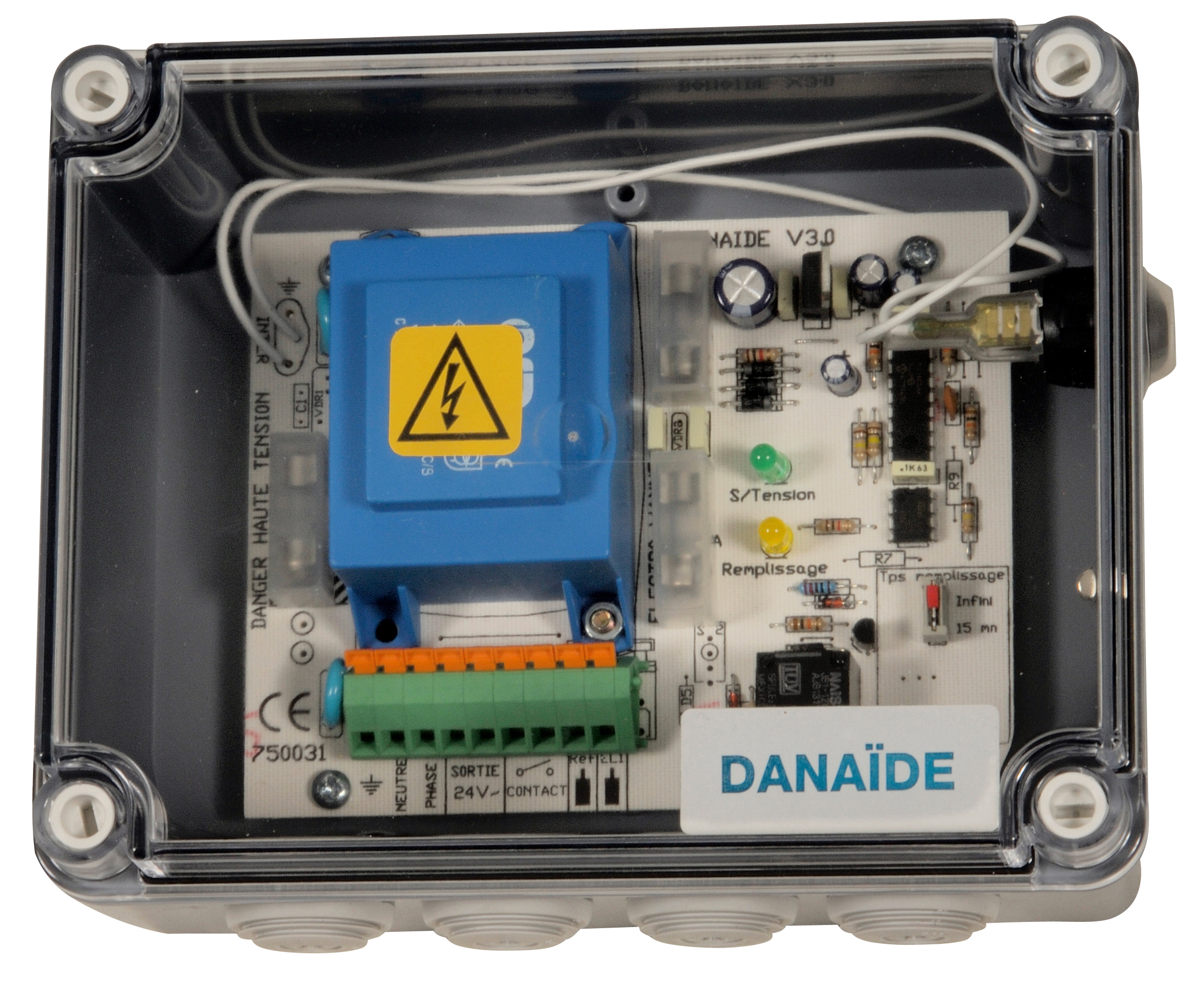

Jetly DANAIDE (471450)

Demander un devis Devis

Disponible sous 48h

Description du produit
"Coffret electrique Jetly DANAIDE"

Partager



Présentation
• Le Coffret électrique pour le contrôle d'un niveau "Danaïde" permet de maintenir un niveau constant pour toute réserve d'eau soumise à déperdition lente (piscines, lacs, bassins, fontaines…)
• Ce niveau est déterminé par le positionnement d'une électrode
• Sa précision est meilleure que le centimètre
• Dans le cas où le volume d'eau dont on mesure le niveau est isolé de la terre (bassin à parois en plastique, par exemple), il sera nécessaire de prévoir une deuxième électrode (potentiel de référence)
• Le "Danaïde" peut servir aussi à la régulation de niveau dans les bacs tampon de piscine à débordement ou dans les bâches de reprise
• Il peut être utilisé même dans les cas où la profondeur de la réserve d'eau est très faible et ne permet pas le débattement d'un flotteur
• L'électrode se camoufle facilement, ce qui est un atout pour la création d'ensembles décoratifs : bassin, cascade, fontaine…
• Le "Danaïde" peut aussi être utilisé pour donner une information sonore ou lumineuse en fonction d'un niveau d'eau déterminé (alarme de présence ou au contraire d'absence d'eau)
• La compensation de niveau peut être obtenue soit par l'ouverture d'une électrovanne, soit par la commande d'une pompe

Fonctionnement
• A la mise sous tension, 2 cas peuvent se présenter :
a) L'électrode est hors d'eau : le contact sec se ferme immédiatement (mise en marche de l'électrovanne) et reste fermé tant que cette situation persiste ; il ne s'ouvrira qu'à la condition que l'électrode soit en contact permanent avec l'eau
b) L'électrode est dans l'eau : le contact sec s'ouvre (arrêt de l'électrovanne)
Nota : Afin d'éviter des déclenchements intempestifs causés par des vaguelettes présentes à la surface de l'eau, l'ouverture et la fermeture de l'électrovanne sont temporisées

Branchements
• Sur bornier bien repéré et facile d'accès
• Pour la protection contre les surtensions d'origines diverses, l'utilisation d'un parasurtenseur PS 3 est vivement recommandée
• Le coffret "Danaïde" (code 471450) se raccorde en aval d'une protection différentielle en conformité avec les normes en vigueur

Transformateur double isolation conforme à la norme
• EN 60742
• Protection par fusibles des circuits primaire et secondaire
• Visualisation présence tension et contact remplissage
• Le "Danaïde" dispose d'un contact sec (5 A résistif / 230 V)
• Il peut aussi commander directement une électrovanne ou une bobine de contacteur en 24 V (15 VA)
• Interrupteur Marche - Arrêt

Sécurité "anti-débordement"
• Il est possible de limiter la durée de remplissage à 15 minutes.
• Pour cela, positionner le commutateur sur 15 minutes. Cette sécurité permet de pallier à un éventuel disfonctionnement de la détection du niveau d'eau en générant un arrêt du remplissage et une signalisation spécifique : voyant jaune clignotant.
(Le retour au fonctionnement normal ne sera effectif qu'après une brève coupure de l'alimentation du coffret).

Encombrements (mm)
• L 175 x l 75 x H 125
• Poids : 1 kg

Caractéristiques techniques
• Coffret étanche IP 55 avec couvercle transparent
• Alimentation sur réseau monophasé 230 V~
• Contrôle du niveau par 1 ou 2 électrodes :
- Electrode de mesure : sa position détermine le niveau
- Crête de l'eau
- Electrode de référence (si nécessaire) : immergée
- A un niveau égal ou inférieur au niveau contrôlé
• Tension sur l'électrode : 5 Vcc par impulsions
• Tension : Mono
• Intensité max : 5 Amp


Référence du produit (Code article)
471450

Version disponible
DANAIDE
