Présentation

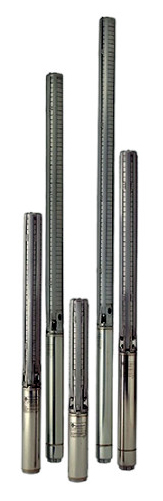

• La pompe de forage Mr Pompes 4"WPS 13 est conçue pour l’adduction d’eau claire à partir de forages de 4 pouces dans les installations domestiques ou industrielles
• Équipée d’un corps hydraulique et de roues entièrement en acier inoxydable 304, cette pompe multicellulaire offre une excellente résistance à la corrosion et à l’abrasion
• Ce modèle convient aussi bien au fonctionnement continu qu’au fonctionnement intermittent pour l’irrigation, la surpression ou les systèmes incendie
• Sa conception compacte autorise un montage vertical ou horizontal avec chemise de refroidissement, ce qui facilite son intégration dans différents types de puits et de forages
• Le système hydraulique à haut rendement permet d’atteindre des hauteurs manométriques importantes tout en optimisant la consommation énergétique
Applications
• Adduction d’eau potable à partir de forages de 4 pouces
• Arrosage de jardins et irrigation de cultures agricoles
• Surpression pour réseaux d’eau, systèmes anti-incendie et fontaines
• Rabattement de nappe phréatique avec montage horizontal possible
• Alimentation hydraulique pour pompes à chaleur et applications industrielles telles que mines ou géothermie
Avantages
• Résistance élevée à la corrosion grâce à la construction tout acier inoxydable 304 avec option inox 316
• Adaptation aisée à de nombreuses installations grâce au montage vertical ou horizontal avec chemise de refroidissement
• Protection de l’installation par clapet anti-retour intégré limitant les coups de bélier et le retour de colonne d’eau
• Fiabilité accrue en présence de sable grâce aux bagues d’usure surdimensionnées à chaque étage
• Sécurité de fonctionnement renforcée par une réserve de puissance moteur d’au moins 10%
Conception
• Hydraulique multicellulaire avec corps, roues et diffuseurs en acier inoxydable 304, version 316 disponible en exécution N ou NE
• Clapet anti-retour intégré dans la tête de pompe pour sécuriser les roues et les diffuseurs
• Bagues d’usure surdimensionnées à chaque étage pour améliorer la tenue au sable
• Arbre hexagonal et accouplement en acier inoxydable usiné dans la masse
• Palier supérieur lubrifié par le liquide pompé pour une meilleure longévité en service continu
• Diamètre extérieur réduit avec protège-câble pour installation dans des forages de 4 pouces
• Accouplement moteur conforme à la norme NEMA 4 pouces pour compatibilité avec moteurs immergés standards
Caractéristiques techniques
• Type de produit : pompe de forage immergée multicellulaire 4 pouces
• Débit max : 18,0 m3/h à 50 Hz
• Hauteur manométrique max : 183 m
• Température max du liquide pompé : 30°C
• Teneur en sable admissible : 150 g/m3
• Matériau corps, roues et diffuseurs : acier inoxydable AISI 304 (AISI 316 en option)
• Diamètre max de la pompe avec protège-câble : 98 mm
• Diamètre de sortie hydraulique : 2 pouces
• Norme d’accouplement : NEMA 4 pouces
• Type de moteur : moteur immergé à bain d’eau Franklin Electric ou Well Pumps
• Mode de service : fonctionnement continu en position verticale
• Montage horizontal : possible avec chemise de refroidissement
• Indice de rendement minimum hydraulique MEI : supérieur ou égal à 0,4
• Tension alimentation monophasée : 230-240 V, 50 Hz
• Tension alimentation triphasée : 380-400 V, 50 Hz
• Réserve de puissance moteur : au moins 10%
