Présentation

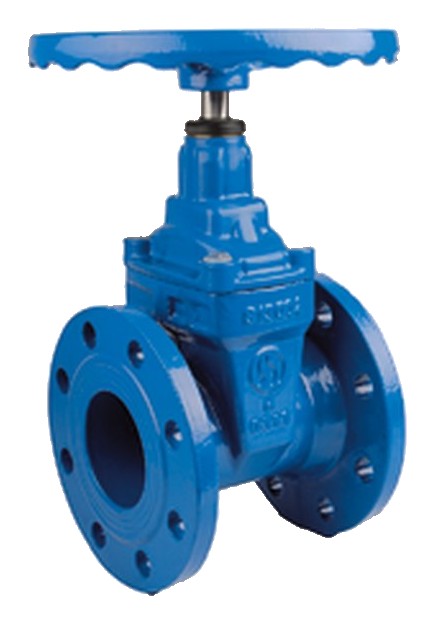

• La vanne à opercule Sferaco 191 est conçue pour l'isolement des réseaux d'adduction d'eau potable et d'eaux usées
• Elle est adaptée aux installations d'assainissement, de traitement des eaux et d'irrigation fonctionnant sous pression
• Ce modèle offre une fermeture en sens anti-horaire associée à un opercule en fonte revêtue élastomère EPDM certifié ACS
• Sa conception en fonte ductile avec revêtement époxy intérieur et extérieur assure une excellente résistance à la corrosion
• Le système d'étanchéité par joints toriques et joint de corps garantit une fermeture fiable jusqu'à 16 bars de pression de service
Applications
• Réseaux d'adduction d'eau potable sous pression jusqu'à 16 bars
• Lignes d'assainissement et de traitement des eaux urbaines ou industrielles
• Réseaux d'irrigation agricole enterrés ou aériens
• Installations de distribution d'eau des bâtiments tertiaires et industriels
• Ouvrages hydrauliques nécessitant une vanne d'isolement à brides normalisées
Avantages
• Fermeture en sens anti-horaire facilitant l'identification et la sécurité d'exploitation sur réseau
• Certification ACS et agrément WRAS sur la gamme garantissant la compatibilité avec l'eau destinée à la consommation humaine
• Revêtement époxy de 250 microns améliorant fortement la tenue à la corrosion interne et externe
• Étanchéité renforcée par trois joints toriques en NBR sur l'axe et un joint de corps en NBR
• Commande par volant avec possibilité d'ajout de réducteur pour les diamètres importants
Conception
• Corps et chapeau en fonte ductile EN GJS-500-7 pour une haute résistance mécanique
• Opercule en fonte EN GJS-500-7 entièrement revêtu d'élastomère EPDM certifié ACS
• Tige montante à filetage intérieur en acier inoxydable 304 pour la version 191
• Boulonnerie corps et chapeau en acier inoxydable 304 pour une meilleure tenue à la corrosion
• Raccordement par brides PN10 ou PN16 suivant le diamètre nominal conformément aux normes EN 558 et DIN 3202 F4
Caractéristiques techniques
• Pression de service jusqu'au DN400 : 16 bars
• Pression de service à partir du DN450 : 10 bars
• Température d'utilisation : -10 °C à +70 °C
• Revêtement époxy corps et chapeau : 250 microns
• Diamètre nominal minimum : 40 mm
• Diamètre nominal maximum standard : 300 mm
• Écartement DN40 : 140 mm
• Écartement DN300 : 270 mm
• Nombre de joints toriques d'étanchéité d'axe : 3 unités
• Norme de conception : DIN EN 1171
• Norme d'essai d'étanchéité : EN 12266
• Catégorie de risque directive 2014/68/UE : I pour DN350 à DN600
• Tension de service non applicable : 0 V
• Code ACS principal : 20 ACC LY 327
• Nombre d'orifices de double perçage spécifique : 4 trous
