Présentation

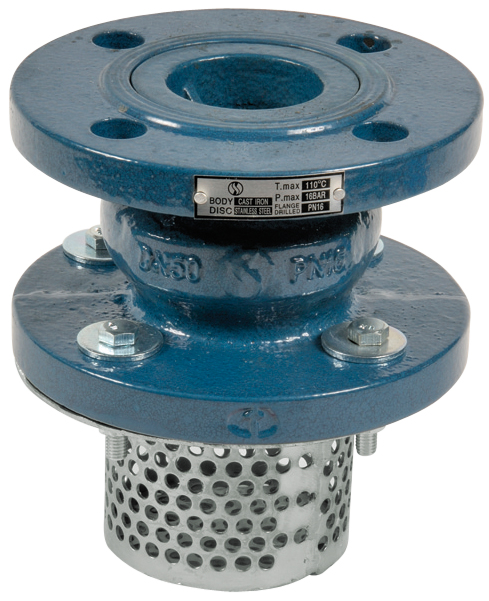

• Le clapet de pied Sferaco 368 est conçu pour équiper les réseaux hydrauliques d'adduction, de distribution et d'évacuation d'eau
• Il permet d'assurer le maintien de la colonne d'eau dans les conduites en empêchant le retour du fluide vers la source
• Équipé d'une crépine en acier galvanisé, il assure une première filtration des impuretés solides présentes dans l'eau
• Son obturateur en inox ASTM A182 F304 avec ressort garantit une excellente tenue mécanique et une bonne résistance à la corrosion
• Sa conception à brides en fonte EN GJL-250 autorise une pression de service jusqu'à 16 bars et une température de fonctionnement continue jusqu'à 110 °C
Applications
• Réseaux d'adduction d'eau potable ou industrielle jusqu'à 16 bars
• Circuits de distribution d'eau dans les installations de chauffage ou de climatisation
• Lignes d'aspiration d'eau pour groupes de surpression et pompes de relevage
• Réseaux d'évacuation d'eau claire ou légèrement chargée en milieu tertiaire ou industriel
• Installations hydrauliques nécessitant un clapet de pied avec crépine pour protéger les équipements en amont
Avantages
• Résistance mécanique élevée grâce au corps en fonte EN GJL-250 conçu pour 16 bars
• Excellente résistance à la corrosion de l'obturateur en inox ASTM A182 F304
• Filtration initiale efficace par crépine en acier galvanisé avec maille 60/10° mm
• Montage vertical simple et raccordement standardisé en brides PN16
• Plage de température d'utilisation étendue de -10 °C à +110 °C adaptée à de nombreuses applications d'eau
Conception
• Corps en fonte EN GJL-250 à brides normalisées PN16
• Obturateur en inox ASTM A182 F304 monté sur ressort inox 304
• Joint d'étanchéité en EPDM compatible avec les réseaux d'eau
• Crépine de protection en acier galvanisé à maille 60/10° mm
• Conception pour montage vertical sur conduites de diamètre nominal 50 à 250
Caractéristiques techniques
• Pression de service max : 16 bar
• Température de service min : -10 °C
• Température de service max : 110 °C
• Diamètre nominal min : 50 mm
• Diamètre nominal max : 250 mm
• Raccordement brides : PN16
• Maille de crépine : 60/10° mm
• Écartement avec crépine DN50 : 177 mm
• Écartement avec crépine DN65 : 230 mm
• Écartement avec crépine DN80 : 260 mm
• Écartement avec crépine DN100 : 320 mm
• Écartement avec crépine DN125 : 370 mm
• Écartement avec crépine DN150 : 451 mm
• Écartement avec crépine DN200 : 588 mm
• Écartement avec crépine DN250 : 744 mm
