Présentation

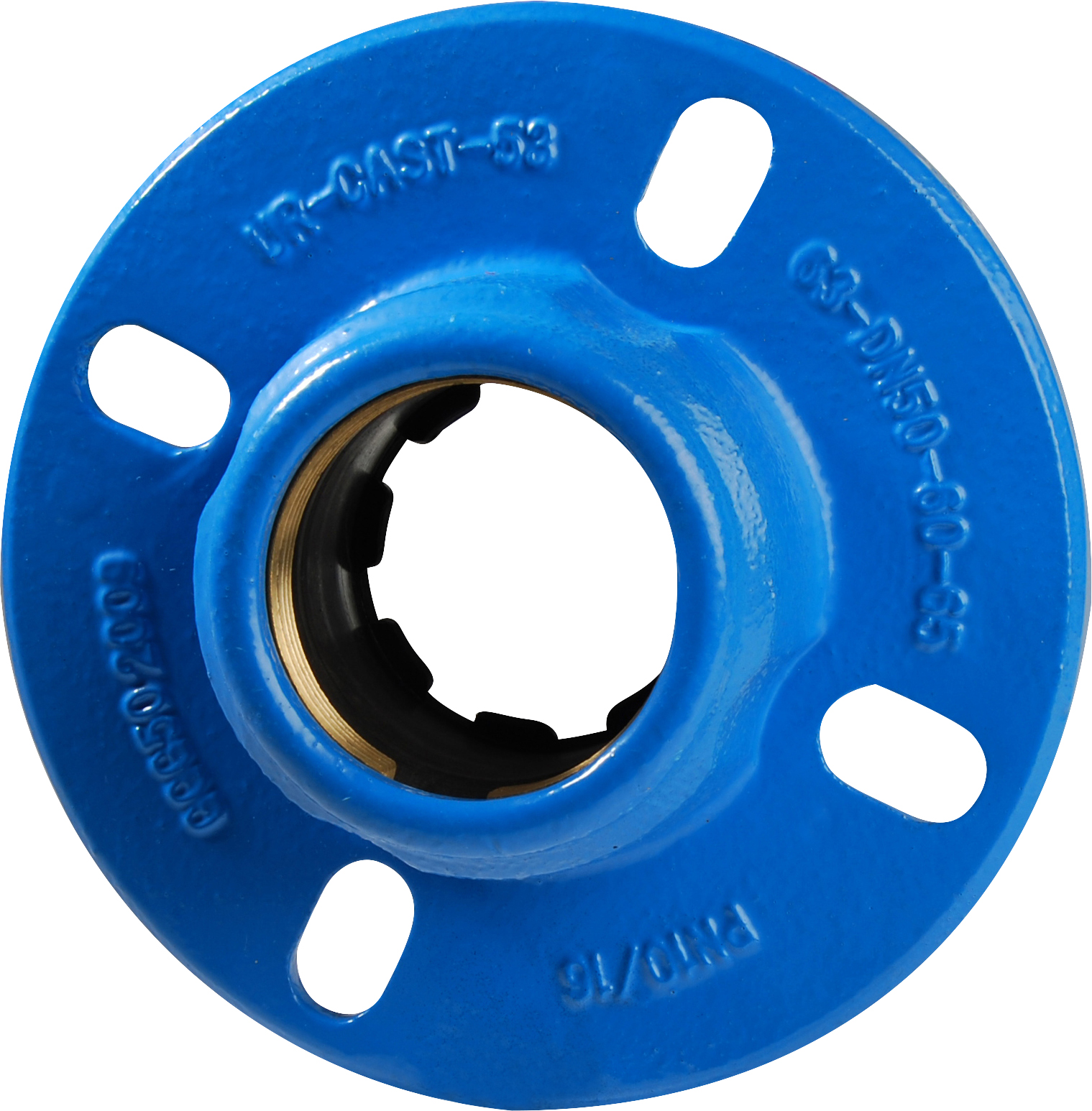

• La bride de raccordement verrouillée Sferaco 2502 est conçue pour la réparation et le raccordement de tubes sur réseaux d'adduction et de distribution d'eau
• Elle est équipée d'une bague autobloquante qui empêche le mouvement axial du tube lors de la mise en pression
• Ce modèle supporte une pression de service jusqu'à 16 bars pour les diamètres nominaux allant jusqu'à DN200
• Sa conception permet un montage sur tube sans démontage complet du raccord, ce qui réduit les temps d'intervention
• Le revêtement époxy haute épaisseur assure une protection durable contre la corrosion en environnement humide
Applications
• Raccordement de tubes en polyéthylène ou PVC sur réseaux enterrés d'adduction d'eau potable
• Réparation de fuites localisées sur canalisations de distribution d'eau en fonte ou en matériaux de synthèse
• Raccordement de tronçons de canalisations dans les réseaux d'irrigation agricole sous pression
Avantages
• Montage possible directement sur le tube sans démontage du raccord, ce qui diminue les temps d'arrêt d'exploitation
• Sécurisation du maintien du tube grâce à la bague autobloquante qui limite tout glissement axial en service
• Revêtement époxy de 250 um offrant une excellente résistance à la corrosion et prolongeant la durée de vie de l'accessoire
Conception
• Corps en fonte sphéroïdale EN GJS-500-7 pour une haute résistance mécanique
• Visserie de classe 8.8 avec revêtement Geomet 500 grade B pour une protection anticorrosion renforcée
• Joint d'étanchéité en EPDM compatible avec l'eau potable sur plage de températures standard
• Brides de raccordement conformes à la norme EN 1092-2 pour perçage PN10 et PN16
• Fabrication réalisée sous système de management de la qualité certifié ISO 9001 version 2008
Caractéristiques techniques
• Pression de service max jusqu'à DN200 : 16 bars
• Pression de service à partir de DN250 : 10 bars
• Température de service min : 0 °C
• Température de service max : 60 °C
• Epaisseur de peinture époxy : 250 um
• Qualité de fonte : EN GJS-500-7
• Classe de visserie : 8.8
• Norme des brides : EN 1092-2 PN10/16
• Diamètre extérieur tube min : 65 mm
• Diamètre extérieur tube max : 400 mm
• Longueur minimale suivant DN : 54 mm
• Longueur maximale suivant DN : 132 mm
• Pression d'essais d'étanchéité supérieure à PS : 1.5
• Nombre de références disponibles : 13
• Plage de diamètre nominal couverte : 50 à 400
