Présentation

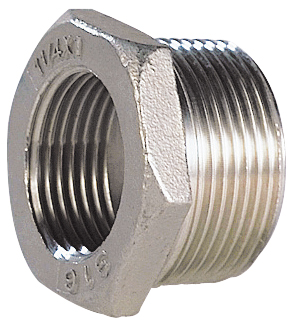

• Les raccords de réduction inox Sferaco Raccords de réduction inox 2021 sont conçus pour l'assemblage et l'adaptation de diamètres sur des réseaux de fluides sous pression
• Ils sont adaptés aux fluides courants compatibles du groupe 2 avec une pression de service contrôlée
• Ces raccords sont fabriqués en acier inoxydable ASTM A351 CF8M par procédé de cire perdue pour garantir une excellente tenue mécanique
• Le système de raccordement combine taraudage cylindrique selon la norme ISO 228/1 et filetage conique selon la norme ISO 7/1 pour assurer une parfaite étanchéité
• La gamme couvre de nombreux diamètres nominaux afin de faciliter les opérations de réparation et de modification d'installations
Applications
• Adaptation de diamètres sur réseaux de distribution de fluides courants du groupe 2
• Réparation et modification de lignes de tuyauterie en acier inoxydable
• Raccordement d'équipements et d'instruments sur des réseaux sous pression
Avantages
• Excellente résistance à la corrosion grâce à la construction en acier inoxydable ASTM A351 CF8M
• Compatibilité avec une large plage de températures de service pour des usages variés
• Étanchéité renforcée par l'association de taraudages cylindriques et de filetages coniques
• Gamme complète de configurations mâle, femelle et doubles réductions pour limiter le nombre d'accessoires
• Conditionnements optimisés pour les besoins des installateurs et des mainteneurs
Conception
• Corps en acier inoxydable ASTM A351 CF8M moulé par procédé de cire perdue
• Raccordement taraudé cylindrique conforme à la norme ISO 228/1
• Filetage conique conforme à la norme ISO 7/1 pour les parties mâles
• Classe de pression 150 avec pression de service maximale de 20 bars
• Gamme de longueurs de raccords adaptée aux contraintes d'encombrement des installations
Caractéristiques techniques
• Matière du corps : acier inoxydable ASTM A351 CF8M
• Classe de pression : 150
• Pression de service max : 20 bars
• Plage de température de service : -25 °C à +180 °C
• Diamètre nominal min : 1/8 °
• Diamètre nominal max : 2 °
• Longueur min des raccords : 15 mm
• Longueur max des raccords : 59 mm
• Conditionnement standard min : 5 pièces
• Conditionnement standard max : 10 pièces
• Référence série double réduction femelle-femelle : 2014
• Référence série réduction femelle-mâle : 2033
• Référence série réduction mâle-femelle : 2021
• Référence série double réduction mâle-femelle : 2024
• Référence série réduction mâle-mâle : 2031
