Présentation

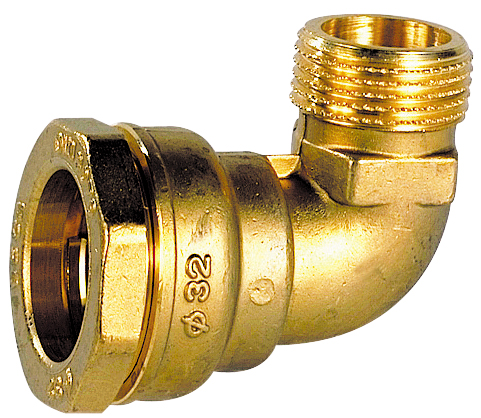

• Le raccord laiton coudé 90° mâle Sferaco 867 Coudé 90° mâle est conçu pour la réparation et le raccordement de tubes en polyéthylène en adduction et irrigation
• Il est équipé d'un système de serrage extérieur pour tube polyéthylène GALEFF assurant une excellente étanchéité
• Ce modèle utilise un joint torique en nitrile NBR associé à un corps en laiton titré CW617N matricé pour une grande fiabilité
• Sa conception coudée à 90° avec filetage mâle permet un raccordement aisé sur des installations existantes en espace réduit
• Le système de serrage permet un montage sur tube sans démontage complet du raccord, ce qui facilite grandement la pose sur site
Applications
• Adduction d'eau potable sous pression sur réseaux enterrés ou apparents
• Irrigation agricole et arrosage de jardins équipés de tubes en polyéthylène
• Installation de circuits de géothermie utilisant des tubes en polyéthylène
• Réseaux de récupération d'eau de pluie pour usages domestiques ou tertiaires
• Distribution d'eau glycolée jusqu'à 30 % pour circuits de chauffage ou de refroidissement
Avantages
• Montage possible sur tube sans démontage du raccord pour réduire le temps d'intervention
• Résistance à une pression de service jusqu'à 16 bars selon le diamètre nominal pour une utilisation en adduction sous pression
• Compatibilité avec l'eau glycolée jusqu'à 30 % permettant une utilisation sur circuits de géothermie ou de chauffage
• Garantie fabricant de 10 ans offrant une sécurité supplémentaire sur la durée de vie du raccord
• Homologation ACS sur les diamètres concernés assurant la compatibilité avec l'eau destinée à la consommation humaine
Conception
• Joint torique en nitrile NBR assurant l'étanchéité entre le tube et le raccord
• Raccord, embout et bague de crantage haute réalisés en laiton titré CW617N matricé
• Raccordement taraudé cylindrique et fileté conique conforme à la norme DIN 2999
• Bague crantée et écrou de serrage permettant le maintien mécanique du tube polyéthylène
• Conception adaptée aux tubes en polyéthylène conformes à la norme DIN 8076-1 avec agrément DVGW
Caractéristiques techniques
• Pression de service jusqu'au diamètre nominal 63 : 16 bars
• Pression de service au-delà du diamètre nominal 63 : 10 bars
• Plage de température de service : +4 °C à +40 °C
• Teneur max en glycol dans l'eau : 30 %
• Longueur version 20-1/2° : 30,5 mm
• Longueur version 25-3/4° : 37,5 mm
• Longueur version 32-1° : 43 mm
• Longueur version 40-1° 1/4 : 51,5 mm
• Longueur version 50-1° 1/2 : 57 mm
• Longueur version 63-2° : 69,5 mm
• Longueur version 75-2° 1/2 : 90 mm
• Garantie fabricant : 10 ans
• Norme de filetage : DIN 2999
• Directive équipements sous pression : 2014/68/UE article 1 paragraphe 2b
• Certification ACS DN20 à DN63 : 21 ACC LY 547
• Certification ACS DN75 à DN90 : 23 ACC LY 671
