Présentation

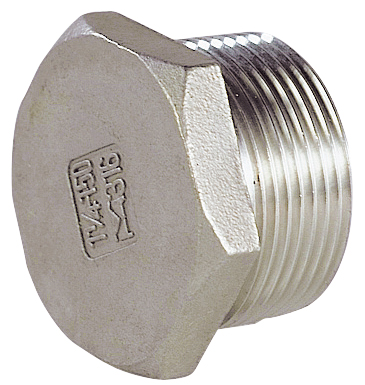

• Le raccord inox Sferaco Bouchon mâle hexagonal modèle évidé 2022 est conçu pour l'obturation et la fermeture de réseaux de tuyauteries en inox
• Il est adapté aux fluides courants compatibles du groupe 2 avec une pression de service jusqu'à 20 bars
• Ce modèle est fabriqué en inox ASTM A351 CF8M selon un procédé de moulage à la cire perdue pour assurer une excellente tenue mécanique
• Le raccordement fileté mâle conique est conforme à la norme ISO 7/1 pour garantir l'étanchéité des assemblages
• Sa conception évidée permet une réduction de matière tout en conservant une bonne résistance à la pression et à la température
Applications
• Obturation de piquages et d'orifices sur réseaux de distribution de fluides industriels
• Fermeture temporaire ou définitive de lignes de process en inox
• Réalisation de points de purge ou de contrôle sur installations hydrauliques et thermiques
Avantages
• Résistance élevée à la corrosion grâce à l'acier inoxydable ASTM A351 CF8M
• Compatibilité avec de nombreux fluides du groupe 2 sous une pression de service de 20 bars
• Conception hexagonale permettant un serrage aisé avec des outils standards
Conception
• Corps en inox ASTM A351 CF8M moulé par procédé de cire perdue
• Filetage conique mâle conforme à la norme ISO 7/1
• Plage de température de service de -25°C à +180°C
• Classe de pression 150 adaptée aux installations industrielles
Caractéristiques techniques
• Matière du corps : inox ASTM A351 CF8M
• Pression de service : 20 bars
• Température de service minimale : -25°C
• Température de service maximale : 180°C
• Classe de pression : 150
• Norme filetage mâle : ISO 7/1
• Plage de diamètre nominal : 1/2" à 2"
• Longueur pour diamètre 1/2" : 22,6 mm
• Longueur pour diamètre 3/4" : 23,3 mm
• Longueur pour diamètre 1" : 26,8 mm
• Longueur pour diamètre 1" 1/4 : 30,5 mm
• Longueur pour diamètre 1" 1/2 : 30,8 mm
• Longueur pour diamètre 2" : 34 mm
• Conditionnement pour 1/2" et 3/4" : 10 pièces
• Conditionnement pour 1" à 2" : 5 pièces
