Présentation

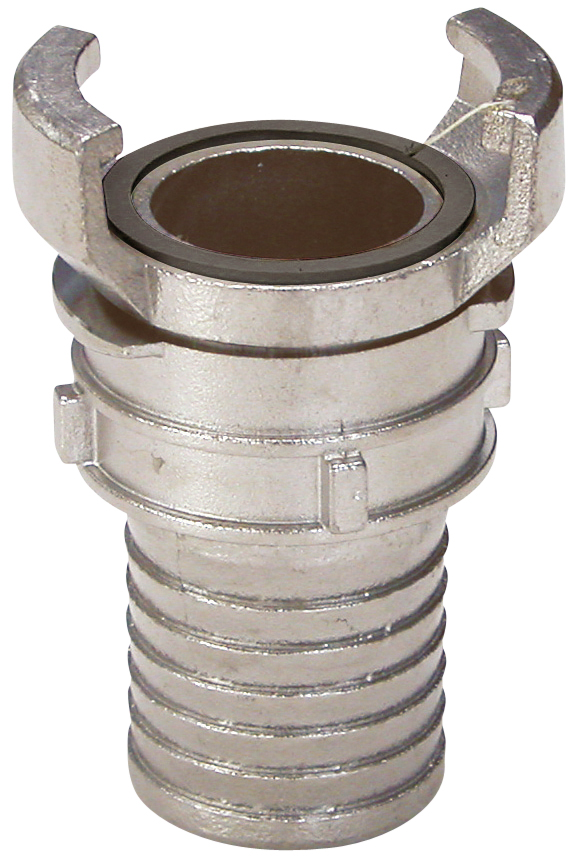

• Le raccord symétrique inox Sferaco 2420 est conçu pour l'assemblage rapide de flexibles sur des réseaux de transport de fluides
• Il permet la mise en place et la réparation de lignes d'irrigation, d'incendie ou de transfert d'hydrocarbures avec un serrage sécurisé
• Équipé d'une douille annelée à verrou, il assure un maintien fiable du flexible même en pression
• Sa conception en acier inoxydable moulé EN 1.4408 garantit une excellente tenue à la corrosion et une large plage de températures de service
• Le joint FKM et le jonc d'arrêt en inox ASTM A182 F304 offrent une étanchéité durable sur des installations industrielles exigeantes
Applications
• Réseaux d'irrigation agricole nécessitant des raccordements rapides de flexibles
• Installations de lutte contre l'incendie avec lignes flexibles démontables
• Transfert d'hydrocarbures compatibles sur sites industriels ou dépôts
• Réseaux de distribution de fluides compatibles en bâtiment et industrie
• Opérations de maintenance et de réparation de flexibles existants
Avantages
• Sécurité renforcée grâce au verrou de maintien qui évite le désaccouplement intempestif
• Grande résistance à la corrosion par l'utilisation d'inox EN 1.4408 et ASTM A182 F304
• Compatibilité avec une large gamme de fluides grâce au joint FKM haute performance
• Plage de température étendue permettant une utilisation de -10 °C à +180 °C
• Raccord taraudé et fileté selon ISO 228-1 pour une intégration facile dans les installations existantes
Conception
• Corps en acier inoxydable moulé EN 1.4408
• Joint d'étanchéité en FKM haute résistance chimique
• Jonc d'arrêt en acier inoxydable ASTM A182 F304
• Raccordement taraudé et fileté selon la norme ISO 228-1
• Construction conforme à la norme NF-EN 29572 pour raccords symétriques
Caractéristiques techniques
• Pression de service : 16 bars
• Température de service mini : -10 °C
• Température de service maxi : 180 °C
• Diamètre nominal mini : 20 mm
• Diamètre nominal maxi : 100 mm
• Longueur selon diamètre : de 76 mm à 164 mm
• Longueur douilles selon diamètre : de 25 mm à 110 mm
• Nombre de versions à douille annelée à verrou : 8 unités
• Matériau corps : inox EN 1.4408
• Matériau jonc d'arrêt : inox ASTM A182 F304
• Type de joint standard : FKM 1 pièce
• Filetage raccordement : ISO 228-1 1 voie
• Pression d'épreuve indicative : 24 bars
• Plage de température de stockage conseillée : -10 °C à 40 °C
• Versions spéciales joints VITON disponibles : sur demande 1 option
