Présentation

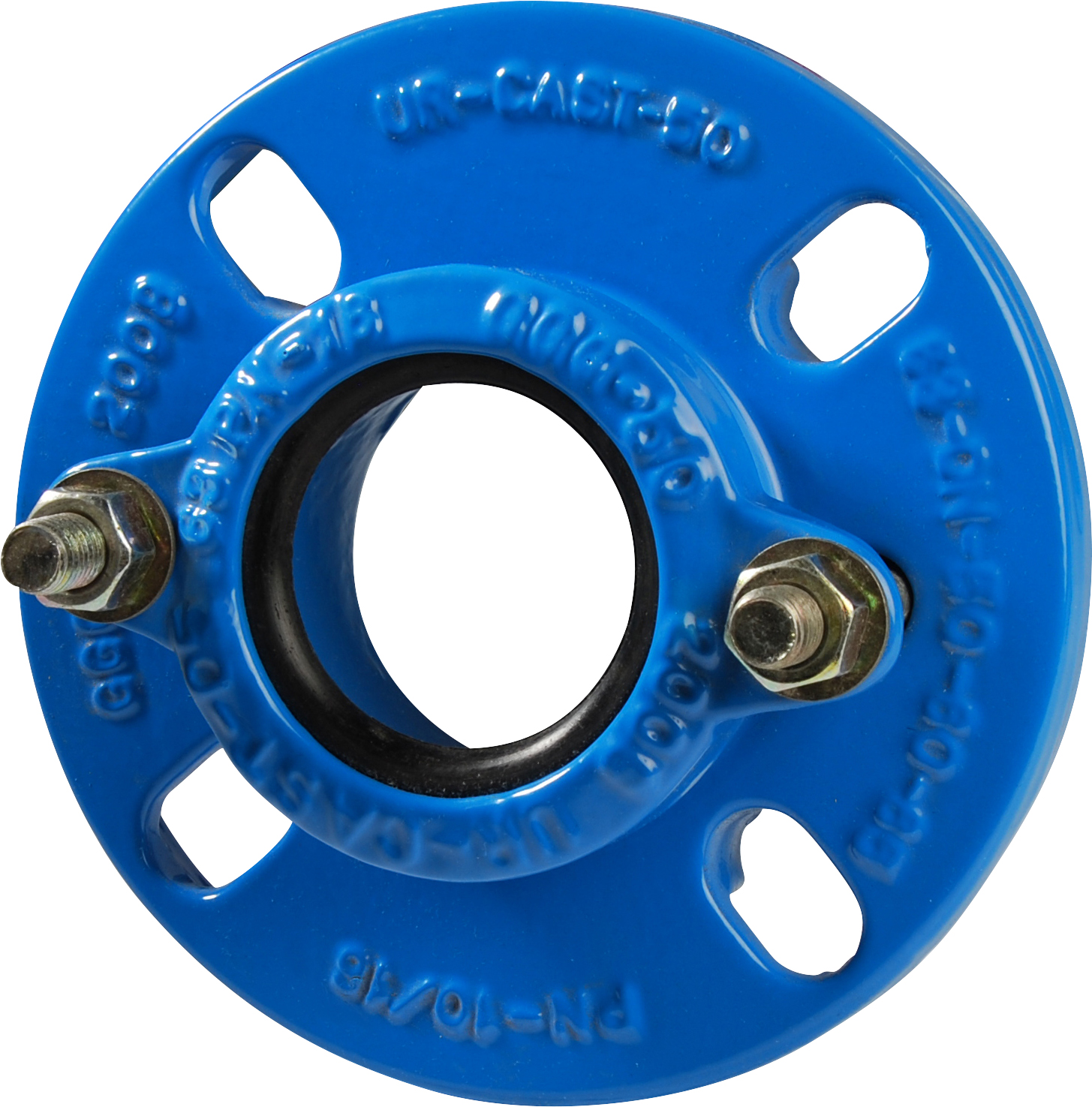

• La bride libre de raccordement Sferaco 2504 Bride libre de raccordement PN10/16 - Joint EPDM est conçue pour le raccordement et la réparation de réseaux d'adduction et de distribution d'eau
• Elle permet le montage sur tube sans démontage complet du raccord, ce qui limite les temps d'interruption d'exploitation
• Ce modèle est adapté aux tubes en PVC sur une plage de diamètres extérieurs allant de 65 mm à 400 mm
• Sa conception en fonte avec revêtement époxy et joint en EPDM garantit une bonne résistance à la pression et à la corrosion
• Le système de bridage PN10/16 selon la norme EN 1092-2 assure une compatibilité avec la plupart des réseaux hydrauliques normalisés
Applications
• Raccordement de canalisations sur réseaux de distribution d'eau potable
• Réparation de tronçons de tubes en PVC sur installations d'irrigation
• Adaptation de brides sur réseaux d'adduction d'eau industrielle
• Interventions de maintenance sur réseaux enterrés ou apparents
• Remplacement de brides existantes sur réseaux hydrauliques sous pression
Avantages
• Montage possible sur tube sans démontage du raccord existant, ce qui réduit les temps d'arrêt
• Compatibilité avec des pressions de service jusqu'à 16 bars selon le diamètre nominal
• Revêtement époxy de 250 um offrant une protection renforcée contre la corrosion
• Joint en EPDM assurant une étanchéité fiable dans une plage de température de 0°C à +60°C
• Fixation normalisée PN10/16 permettant une intégration aisée dans des installations existantes
Conception
• Corps en fonte EN GJS-500-7 pour une haute résistance mécanique
• Peinture époxy d'épaisseur 250 um appliquée sur le corps de bride
• Visserie anti-corrosion avec revêtement Geomet 500 grade B classe 8.8
• Raccordement par brides normalisées PN10/16 suivant la norme EN 1092-2
• Étanchéité assurée par joint en EPDM dédié aux applications d'eau
Caractéristiques techniques
• Pression de service jusqu'au DN200 : 16 bars
• Pression de service à partir du DN250 : 10 bars
• Plage de température de service : 0°C à +60°C
• Épaisseur de peinture époxy : 250 um
• Diamètre nominal minimum : 50 mm
• Diamètre nominal maximum : 400 mm
• Diamètre extérieur minimum pour la bride 2504 : 65 mm
• Diamètre extérieur maximum pour la bride 2504 : 400 mm
• Longueur minimale de bride 2504 : 54 mm
• Longueur maximale de bride 2504 : 132 mm
• Classe de qualité de la visserie : 8.8
• Norme de fabrication : ISO 9001 2008
• Norme d'étanchéité : EN 12226-1
• Norme de brides : EN 1092-2 PN10/16
• Référence de code la plus petite : 2504064
• Référence de code la plus grande : 2504400
