Présentation

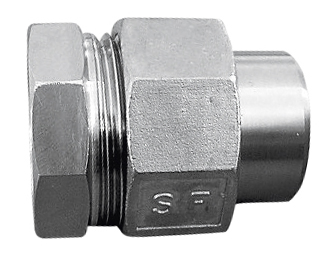

• Le raccord union de réparation Sferaco 2068 Femelle - À souder est conçu pour la liaison et la maintenance des réseaux de tuyauteries industrielles
• Il permet l'assemblage démontable de lignes de fluides en assurant une étanchéité fiable sous forte pression
• Ce modèle en inox ASTM A312 F316L est adapté au transport de fluides courants compatibles du groupe 2
• Sa conception avec portée conique et étanchéité métal-métal garantit une tenue optimale dans le temps
• Le système taraudé et fileté facilite l'installation et les opérations de réparation sans découpe importante de la tuyauterie
Applications
• Réseaux de transport de fluides industriels du groupe 2 sous pression
• Installations de chauffage, de climatisation et de procédés nécessitant des raccords de réparation
• Lignes de process en environnement corrosif nécessitant des raccords en inox
Avantages
• Résistance élevée à la corrosion grâce à la construction en inox ASTM A312 F316L
• Tenue en pression importante avec une pression de service de 60 bars
• Large plage de température de service de -25 °C à +180 °C pour de nombreuses applications
• Étanchéité métal-métal avec portée conique limitant les risques de fuites
• Montage et démontage facilités pour les opérations de maintenance et de réparation
Conception
• Corps en inox ASTM A312 F316L assurant une grande durabilité
• Écrou en inox EN 1.4408 pour une excellente tenue mécanique
• Portée conique pour une surface de contact optimisée
• Étanchéité métal-métal sans joint souple intermédiaire
• Raccordement taraudé et fileté conforme à la normalisation BSP
Caractéristiques techniques
• Type de raccord : union 3 pièces inox
• Matière du corps : inox ASTM A312 F316L
• Matière de l'écrou : inox EN 1.4408
• Pression de service : 60 bars
• Pression nominale : 1000 PSI
• Plage de température de service : -25 °C à +180 °C
• Diamètre nominal minimum : 1/4 pouces
• Diamètre nominal maximum : 2 pouces
• Longueur minimum : 31 mm
• Longueur maximum : 61 mm
• Code article minimum : 2068208
• Code article maximum : 2068950
• Groupe de fluides compatibles : groupe 2
