Présentation

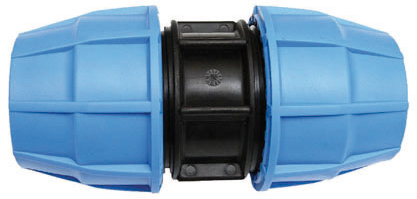

• Le raccord de réparation Sferaco Raccord réparation 1005 manchon d'accouplement est conçu pour l'assemblage et la réparation de tubes en polyéthylène haute densité sur des réseaux d'eau sous pression
• Il permet de réaliser un accouplement mécanique fiable sans démontage complet de l'installation existante
• Ce modèle supporte des pressions de service élevées adaptées aux réseaux de distribution d'eau potable ou industrielle
• Sa conception en polypropylène et nylon assure une excellente résistance mécanique et chimique en service continu
• Le système d'étanchéité par joint à lèvre en NBR garantit une tenue durable aux variations de pression et de température
Applications
• Réseaux de distribution d'eau en polyéthylène haute densité dans le tertiaire et l'industrie
• Lignes d'adduction d'eau potable enterrées ou apparentes
• Opérations de réparation rapide sur canalisations polyéthylène haute densité endommagées
Avantages
• Montage du tube sans démontage du raccord pour une intervention rapide sur site
• Compatibilité avec des pressions de service jusqu'à 16 bars suivant le diamètre nominal
• Plage de température de service de -10 °C à +45 °C pour une utilisation en conditions variées
Conception
• Corps de raccord, embout et bague de maintien en polypropylène injecté
• Bague de serrage en nylon assurant le maintien axial du tube
• Joint à lèvre en caoutchouc nitrile NBR pour l'étanchéité dynamique
• Raccordement par serrage extérieur sur tube polyéthylène haute densité
• Conformité aux agréments DIN 8076 et DVGW KNVA pour les raccords de canalisations
Caractéristiques techniques
• Pression de service jusqu'au diamètre nominal 63 : 16 bars
• Pression de service au-delà du diamètre nominal 63 : 10 bars
• Température de service : -10 à +45 °C
• Diamètre nominal minimum manchon d'accouplement : 16 mm
• Diamètre nominal maximum manchon d'accouplement : 110 mm
• Longueur manchon d'accouplement diamètre 16 : 92,9 mm
• Longueur manchon d'accouplement diamètre 20 : 104,3 mm
• Longueur manchon d'accouplement diamètre 25 : 104,3 mm
• Longueur manchon d'accouplement diamètre 32 : 133,3 mm
• Longueur manchon d'accouplement diamètre 40 : 154,3 mm
• Longueur manchon d'accouplement diamètre 50 : 190 mm
• Longueur manchon d'accouplement diamètre 63 : 225 mm
• Longueur manchon d'accouplement diamètre 75 : 265 mm
• Longueur manchon d'accouplement diamètre 90 : 310 mm
• Longueur manchon d'accouplement diamètre 110 : 360 mm
