Présentation

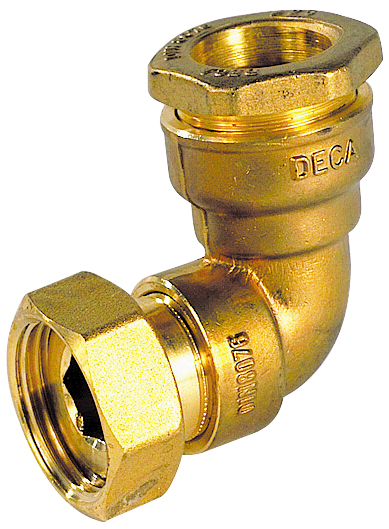

• Le raccord coudé laiton Sferaco 800 Coudé 90° à écrou prisonnier avec joint plat est conçu pour la réparation et le raccordement de tubes en polyéthylène sur des réseaux d'eau sous pression
• Il est équipé d'un écrou prisonnier permettant un montage et un démontage aisés sans rotation du tube
• Ce modèle utilise un joint plat pour assurer l'étanchéité entre le raccord et l'organe de liaison fileté
• Sa conception en laiton de qualité CW617N garantit une bonne résistance mécanique et une tenue à la pression adaptée aux installations d'adduction et d'irrigation
• Le système de serrage extérieur sur tube polyéthylène assure une fixation fiable et durable en service
Applications
• Adduction d'eau potable sur réseaux enterrés ou apparents en polyéthylène
• Irrigation agricole et arrosage de jardins avec conduites en polyéthylène
• Réseaux de géothermie basse température utilisant des tubes en polyéthylène
• Systèmes de récupération d'eau de pluie raccordés à des canalisations polyéthylène
• Opérations de réparation et de modification de réseaux existants en polyéthylène
Avantages
• Montage possible sur le tube sans démontage complet du raccord, ce qui réduit le temps d'intervention
• Écrou prisonnier facilitant le raccordement sur les organes filetés sans torsion du tube polyéthylène
• Joint plat assurant une étanchéité fiable au niveau de l'écrou même en cas de variations de pression
• Construction en laiton titré CW617N offrant une bonne résistance à la corrosion en milieu d'eau froide ou légèrement glycolée
• Compatibilité avec les réseaux d'eau glycolée jusqu'à une teneur de 30 %, adaptée aux installations de géothermie
Conception
• Corps et embout en laiton matricé CW617N pour raccordement sur tube polyéthylène
• Système de serrage extérieur avec écrou prisonnier pour bloquer le tube sans le déformer
• Joint plat d'étanchéité positionné sous l'écrou pour assurer la liaison avec le filetage mâle
• Filetage de l'écrou conforme à la norme DIN 2999 pour raccordement sur raccords cylindriques ou coniques
• Gamme dimensionnelle adaptée aux diamètres nominaux DN20, DN25, DN32 et DN40
Caractéristiques techniques
• Diamètre nominal min : 20 mm
• Diamètre nominal max : 40 mm
• Diamètre écrou DN20 : 3/4 pouce
• Diamètre écrou DN25 : 3/4 pouce
• Diamètre écrou DN32 : 1 pouce
• Diamètre écrou DN40 : 1 pouce
• Longueur DN20 : 50 mm
• Longueur DN25 : 52 mm
• Longueur DN32 : 52 mm
• Longueur DN40 : 58 mm
• Pression de service max jusqu'au DN63 : 16 bars
• Pression de service au-delà du DN63 : 10 bars
• Plage de température de service : 4 °C à 40 °C
• Teneur max en eau glycolée : 30 pour cent
• Garantie fabricant : 10 ans
