Présentation

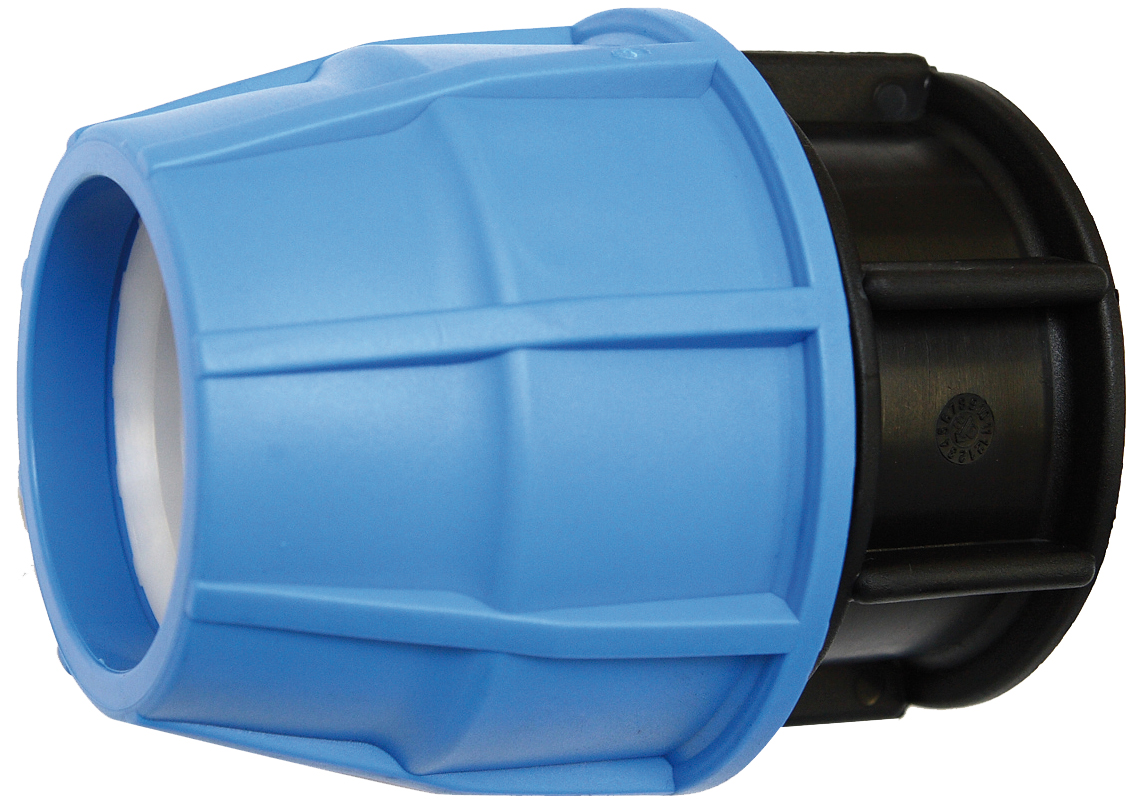

• Le raccord de réparation Sferaco 1020 BOUCHON est conçu pour obturer de manière sûre les extrémités de tubes en polyéthylène haute densité
• Il est équipé d'un système de serrage extérieur qui garantit une excellente tenue mécanique et une étanchéité durable
• Ce modèle s'intègre facilement sur des réseaux neufs ou existants sans nécessiter un démontage complexe de l'installation
• Sa conception en polypropylène lui confère une bonne résistance à la pression et aux agents présents dans les réseaux d'eau
• Le système de bouchon Sferaco 1020 est adapté aux applications de distribution et d'adduction d'eau froide sous pression
Applications
• Obturation des extrémités de réseaux de distribution d'eau potable
• Réalisation de fins de lignes sur installations d'adduction d'eau enterrées ou apparentes
• Mise en sécurité temporaire ou permanente de tronçons de canalisations en polyéthylène haute densité
Avantages
• Montage du tube possible sans démontage complet du raccord, ce qui réduit le temps d'intervention
• Corps en polypropylène et bagues de serrage étudiés pour une utilisation jusqu'à 16 bars de pression de service
• Compatibilité avec un large éventail de diamètres de tube permettant une standardisation du matériel sur chantier
Conception
• Corps de raccord, embout et bague de maintien réalisés en polypropylène haute résistance
• Bague de serrage en nylon assurant le maintien axial du tube sous pression
• Joint à lèvre en caoutchouc nitrile NBR garantissant l'étanchéité hydraulique
• Raccordement taraudé cylindrique ou fileté conique suivant les configurations de la gamme
• Conception conforme aux agréments DIN 8076 et DVGW ainsi qu'aux exigences KNVA
Caractéristiques techniques
• Pression de service jusqu'au diamètre nominal 63 : 16 bars
• Pression de service au-delà du diamètre nominal 63 : 10 bars
• Plage de température du fluide : -10 °C à +45 °C
• Diamètre nominal disponible : 20 mm
• Diamètre nominal disponible : 25 mm
• Diamètre nominal disponible : 32 mm
• Diamètre nominal disponible : 40 mm
• Diamètre nominal disponible : 50 mm
• Diamètre nominal disponible : 63 mm
• Diamètre nominal disponible : 75 mm
• Longueur raccord diamètre nominal 20 : 65 mm
• Longueur raccord diamètre nominal 25 : 67 mm
• Longueur raccord diamètre nominal 32 : 79 mm
• Longueur raccord diamètre nominal 40 : 91,5 mm
• Longueur raccord diamètre nominal 50 : 115 mm
• Longueur raccord diamètre nominal 63 : 140 mm
• Longueur raccord diamètre nominal 75 : 160 mm
