Présentation

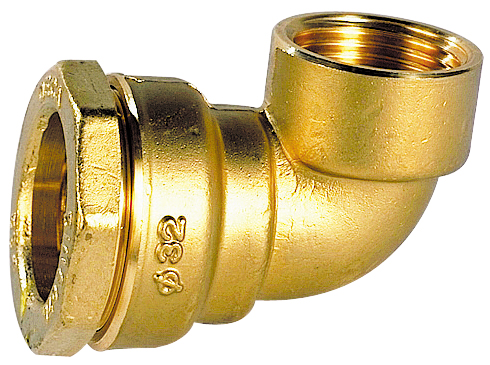

• Le raccord de réparation Sferaco 868 coudé 90° femelle est conçu pour le raccordement et la réparation de réseaux en tube polyéthylène
• Il est adapté aux installations d'adduction d'eau, d'irrigation, d'arrosage, de géothermie et de récupération d'eau de pluie
• Ce modèle utilise un système de serrage extérieur sur tube polyéthylène avec filetage femelle pour un montage rapide et fiable
• Sa conception en laiton titré CW617N matricé et joint torique en NBR assure une bonne tenue mécanique et une étanchéité durable
• Le système de raccordement taraudé cylindrique et fileté conique selon DIN 2999 permet une compatibilité avec de nombreux accessoires hydrauliques
Applications
• Adduction d'eau potable sur réseaux enterrés ou apparents en tube polyéthylène
• Irrigation et arrosage de jardins, espaces verts et installations agricoles
• Boucles de géothermie basse température en circuit fermé
• Récupération et distribution d'eau de pluie pour usages domestiques ou techniques
• Réseaux hydrauliques utilisant de l'eau glycolée jusqu'à 30 %
Avantages
• Montage sur tube sans démontage complet du raccord, ce qui réduit le temps d'installation
• Durée de vie améliorée grâce au corps en laiton titré CW617N matricé résistant à la corrosion
• Étanchéité renforcée par joint torique en NBR adapté aux eaux et aux mélanges eau glycolée
• Conception à serrage extérieur garantissant une excellente tenue mécanique sur tube polyéthylène
• Compatibilité avec les prescriptions sanitaires grâce à la certification ACS selon le diamètre
Conception
• Joint torique en NBR dimensionné pour assurer l'étanchéité jusqu'à 16 bars
• Raccord, embout et bague de crantage haute en laiton titré CW617N obtenus par matriçage
• Filetage femelle taraudé cylindrique et fileté conique conforme à la norme DIN 2999
• Système de serrage extérieur avec bague crantée et écrou de serrage pour tube polyéthylène
• Gamme normalisée conforme à la directive 2014/68/UE pour les produits exclus article 1, paragraphe 2b et à la norme DIN 8076-1 DVGW
Caractéristiques techniques
• Pression de service : 16 bars jusqu'au diamètre nominal 63
• Pression de service : 10 bars au-delà du diamètre nominal 63
• Température de service : de +4 °C à +40 °C
• Teneur en eau glycolée : jusqu'à 30 %
• Longueur version 20-1/2° : 26,5 mm
• Longueur version 25-3/4° : 28 mm
• Longueur version 32-1° : 32 mm
• Longueur version 40-1° 1/4 : 38 mm
• Longueur version 50-1° 1/2 : 42,5 mm
• Longueur version 63-2° : 67 mm
• Conditionnement versions 20-1/2° à 32-1° : 10 pièces
• Conditionnement versions 40-1° 1/4 et 50-1° 1/2 : 4 pièces
• Conditionnement version 63-2° : 5 pièces
• Matériau du corps : laiton titré CW617N matricé
• Certification sanitaire : ACS numéro 21 ACC LY 547 du diamètre nominal 20 au diamètre nominal 63
