Présentation

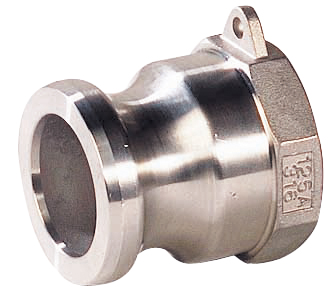

• Le raccord rapide à cames Sferaco 2241 Adaptateur femelle A est conçu pour le raccordement rapide de canalisations et d'équipements sur des installations de transfert de fluides
• Il est adapté aux fluides courants compatibles du Groupe 2 dans les réseaux industriels et tertiaires
• Ce modèle en inox assure une connexion sûre avec filetage BSP pour un montage aisé sur les raccords taraudés
• Sa conception conforme aux normes internationales garantit une bonne tenue en pression et une excellente fiabilité en service
• Le système de raccordement rapide permet de réduire les temps d'arrêt lors des opérations de maintenance ou de réparation
Applications
• Raccordement rapide de tuyauteries sur installations de transfert de fluides industriels
• Branchement d'équipements de pompage ou de mesure sur réseaux de distribution de liquides
• Opérations de maintenance et de réparation sur canalisations nécessitant un démontage fréquent
Avantages
• Réalise un raccordement et un démontage rapides grâce au système à cames
• Assure une bonne résistance à la corrosion grâce au corps en inox EN 1.4408
• Offre une large plage de diamètres nominaux de 1/2 pouce à 4 pouces pour s'adapter à de nombreuses installations
Conception
• Corps et cames en inox EN 1.4408 moulés par procédé de cire perdue
• Raccordement par filetage BSP taraudé pour connexion femelle
• Construction suivant les normes MIL-C-27487 et A-A 59326
Caractéristiques techniques
• Plage de température de service : -10 °C à +80 °C
• Pression d'emploi recommandée inox EN 1.4408 diamètre 1/2 pouce : 11 bar
• Pression d'emploi recommandée inox EN 1.4408 diamètre 3/4 pouce : 18 bar
• Pression d'emploi recommandée inox EN 1.4408 diamètre 2 pouces : 16 bar
• Pression d'emploi recommandée inox EN 1.4408 diamètre 3 pouces : 14 bar
• Longueur adaptateur diamètre 1/2 pouce : 40 mm
• Longueur adaptateur diamètre 3/4 pouce : 36,5 mm
• Longueur adaptateur diamètre 1 pouce : 45,5 mm
• Longueur adaptateur diamètre 1 pouce 1/4 : 51 mm
• Longueur adaptateur diamètre 1 pouce 1/2 : 54 mm
• Longueur adaptateur diamètre 2 pouces : 60,5 mm
• Longueur adaptateur diamètre 2 pouces 1/2 : 65 mm
• Longueur adaptateur diamètre 3 pouces : 68 mm
• Longueur adaptateur diamètre 4 pouces : 73 mm
