Présentation

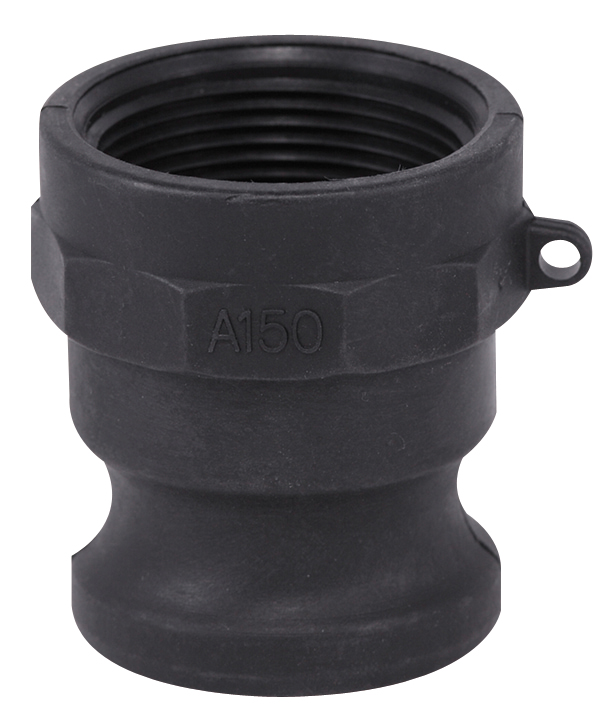

• Le raccord rapide à cames Sferaco 2211 ADAPTATEUR femelle A est conçu pour l'assemblage rapide de tuyauteries transportant des fluides courants
• Il est adapté aux installations hydrauliques utilisant des raccordements filetés BSP pour des pressions de service modérées
• Ce modèle en polypropylène renforcé permet un couplage et un décrochage rapides sans outillage sur les lignes de transfert
• Sa conception avec joints élastomères garantit une bonne étanchéité pour les fluides du groupe 2
• Le système à cames en acier inoxydable assure un verrouillage mécanique fiable lors du serrage du raccord
Applications
• Raccordement rapide de flexibles et de réseaux fixes en eau industrielle
• Liaisons démontables sur installations de transfert de fluides du groupe 2 en milieu tertiaire ou industriel
• Equipement de réseaux de lavage, de remplissage ou de vidange nécessitant des changements fréquents de connexions
• Montage sur collecteurs et manifolds pour distribution de fluides techniques compatibles
• Utilisation sur circuits de process à pression modérée jusqu'à 6 bars
Avantages
• Mise en place et démontage rapides sans utilisation d'outils grâce au système à cames
• Résistance chimique élevée grâce au corps en polypropylène chargé 30 % verre
• Etanchéité assurée par un joint en élastomère adapté aux fluides courants du groupe 2
• Bonne tenue mécanique en service avec des cames en acier inoxydable 304
• Interchangeabilité avec les raccords normalisés grâce au respect des normes MIL-C-27487 et A-A-59326
Conception
• Corps en polypropylène chargé 30 % verre pour une meilleure rigidité
• Joint en élastomère EPDM positionné dans la portée d'étanchéité
• Cames de verrouillage réalisées en acier inoxydable 304
• Raccordement taraudé femelle au pas gaz cylindrique type BSP
• Conception exclue de la directive 2014/68/UE selon l'article 1, paragraphe 2b
Caractéristiques techniques
• Pression de service : 6 bars
• Plage de température de service : 0 °C à 70 °C
• Matière du corps : polypropylène chargé 30 % verre
• Matière du joint : EPDM 1 couche
• Matière des cames : acier inoxydable 304 1 qualité
• Diamètres nominaux disponibles : 1/2 pouce à 4 pouces
• Longueur version 1/2 pouce : 47 mm
• Longueur version 3/4 pouce : 47,5 mm
• Longueur version 1 pouce : 56 mm
• Longueur version 1 pouce 1/4 : 63,5 mm
• Longueur version 1 pouce 1/2 : 66 mm
• Longueur version 2 pouces : 75,5 mm
• Longueur version 3 pouces : 83 mm
• Longueur version 4 pouces : 92 mm
• Normes de construction : MIL-C-27487 et A-A-59326
