Présentation

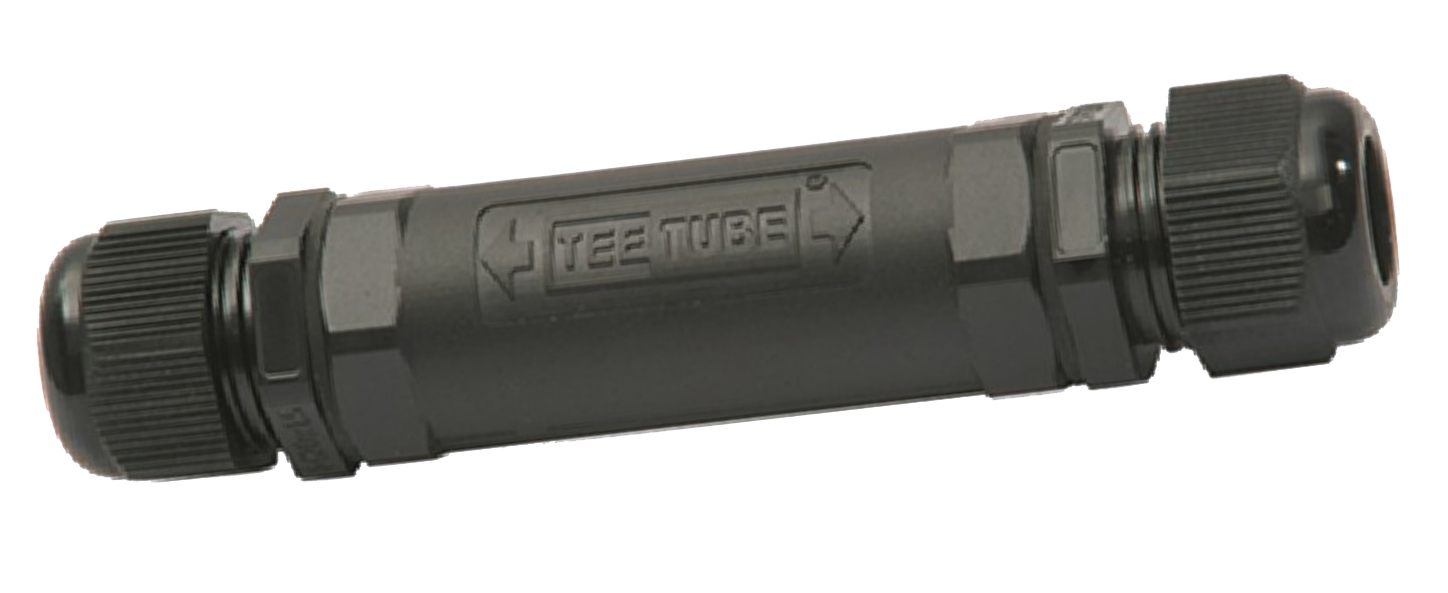

• Le boîtier de connexion étanche Mr Pompes TH 400 est conçu pour sécuriser les raccordements électriques en milieux humides et poussiéreux. Équipé d'un corps en plastique PA66 conforme à la norme UL94, il produit assure une excellente résistance mécanique et une bonne tenue dans le temps. Sa conception avec joints en NBR garantit une étanchéité élevée adaptée aux environnements exigeants. Le système de presse-étoupes permet de serrer efficacement les câbles tout en préservant l'intégrité de l'isolation. Ce modèle répond aux principales normes européennes de sécurité pour les connexions électriques
• Conçu pour supporter des pressions importantes, le boîtier supporte une étanchéité jusqu'à 5 bars et une immersion temporaire. La plage de température d'utilisation étendue permet une installation dans de nombreuses situations en intérieur comme en extérieur. Grâce à ses différentes sections de câbles admissibles, il s'adapte à plusieurs types d'installations de pompage, d'arrosage ou d'éclairage extérieur
Applications
• Raccordement électrique de systèmes de relevage dans des milieux humides
• Connexion de pompes et d'équipements dans des locaux techniques ou regards enterrés
• Alimentation électrique de fontaines et installations décoratives extérieures
• Raccordement d'éclairages extérieurs soumis à la pluie ou aux projections d'eau
• Connexion d'installations d'arrosage de jardins ou d'espaces verts
Avantages
• Étanchéité élevée adaptée aux environnements humides et poussiéreux avec indice IP68
• Large plage de température de fonctionnement pour une utilisation en intérieur et en extérieur
• Compatibilité avec plusieurs sections de câbles pour une grande souplesse d'installation
• Couples de serrage des écrous et presse-étoupes clairement définis pour une pose sécurisée
• Conformité à plusieurs normes européennes pour une sécurité accrue des raccordements électriques
Conception
• Corps en plastique PA66 répondant à la classification UL94 pour la tenue au feu
• Joint d'étanchéité en NBR assurant la protection contre les infiltrations d'eau et de poussières
• Connectique en acier zingué pour une bonne résistance à la corrosion
• Presse-étoupes dimensionnés pour des diamètres de câbles de 5 à 17 mm selon les versions
• Structure conçue pour résister à une pression d'eau jusqu'à 5 bars en utilisation adaptée
Caractéristiques techniques
• Étanchéité : jusqu'à 5 bars
• Indice de protection : IP68, 50 mètres, 60 minutes
• Tension max d'utilisation : 450 V
• Courant max d'utilisation : 32 A
• Plage d'utilisation : de -20°C à +125°C
• Température ambiante max d'utilisation : 85°C
• Norme : EN 60529:1991 + A1:2000
• Norme : EN 60998-1:2004
• Norme : EN 60998-2-1:2004
• Matériau du corps : plastique PA66 UL94
• Matériau du joint : NBR
• Matériau de la connectique : acier zingué
• Couple de serrage écrous et presse-étoupes version THZ.400.C1A 3P : 2,5 Nm diamètre 25 mm
• Couple de serrage du corps version THZ.400.C1A 3P : 2,5 Nm diamètre 24 mm
• Couple de serrage écrous et presse-étoupes version THZ.400.D1A 5P : 4 Nm diamètre 29 mm
• Couple de serrage du corps version THZ.400.D1A 5P : 2,5 Nm diamètre 29 mm
• Section de câble minimum version 3 pôles : 3G 1,5 mm2
• Section de câble maximum version 3 pôles : 3G 4 mm2
• Section de câble minimum version 5 pôles : 5G 1,5 mm2
• Section de câble maximum version 5 pôles : 5G 2,5 mm2
• Diamètre version THZ.400.C1A : 26,5 mm
• Longueur version THZ.400.C1A : 115 mm
• Diamètre version THZ.400.D1A : 32 mm
• Longueur version THZ.400.D1A : 130 mm
• Diamètre minimum du câble version THZ.400.C1A : 5 mm
• Diamètre max du câble version THZ.400.C1A : 13 mm
• Diamètre minimum du câble version THZ.400.D1A : 8 mm
• Diamètre max du câble version THZ.400.D1A : 17 mm
