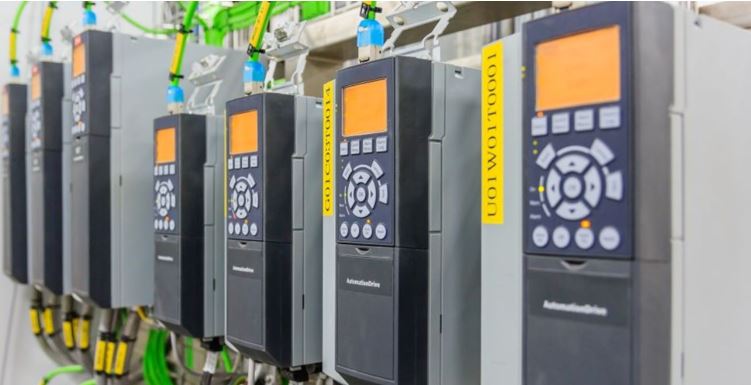

Un variateur de vitesse pour moteur électrique est un dispositif incontournable pour réguler la vitesse, le couple et la puissance des machines électriques. Grâce à un convertisseur électronique et un contrôleur intégré, il ajuste la fréquence et la tension d’alimentation pour optimiser les moteurs triphasés et monophasés. Les modèles comme les Altivar (code ATV) de Schneider ou les VFD de WEG offrent une variété de fonctionnalités, dont la configuration via une page numérique et des options comme le potentiomètre ou le régulateur PID.
Ces équipements prolongent la durée de vie des moteurs et réduisent la consommation d’énergie. Ils permettent aussi un tri précis des réglages pour éviter les démarrages brusques qui usent prématurément les composants.
Dans cet article, nous explorerons le fonctionnement des variateurs de vitesse, leurs types, ainsi que leur application dans les moteurs électriques. Les avantages pour la consommation énergétique et la maintenance seront également explorés. Un focus particulier sera accordé à la gamme de variateurs Leroy Somer.
Un variateur de vitesse moderne se compose de trois blocs fonctionnels principaux qui assurent la conversion et le contrôle de l’énergie électrique :
Le redresseur est le premier module du variateur. Il transforme le courant alternatif (AC) provenant du réseau électrique en courant continu (DC). Ce processus est réalisé à l’aide de diodes ou de thyristors qui laissent passer uniquement les demi-alternances positives. Ce module ne se contente pas de transformer l’énergie : il stabilise également la tension pour réduire les fluctuations initiales.
Le bus continu agit comme une réserve d’énergie. Il stocke temporairement le courant continu produit par le redresseur et le filtre pour le rendre stable. Ce module comprend des condensateurs et des inductances qui limitent les ondulations de tension et réduisent les pics de courant.
L’onduleur est le cœur du variateur. Il utilise des transistors IGBT (Insulated Gate Bipolar Transistor) pour transformer le courant continu en courant alternatif à fréquence et tension variables. Grâce à la technique de modulation de largeur d’impulsions (MLI), il recrée une onde pseudo-sinusoïdale adaptée aux besoins du moteur.
Un variateur de vitesse ajuste la fréquence et la tension du courant pour contrôler la vitesse de rotation du moteur. Le principe repose sur cette formule :
Vitesse (rpm) = (Fréquence x 60) / Nombre de paires de pôles
Cette équation permet de déterminer la vitesse théorique d’un moteur triphasé ou monophasé selon la fréquence d’alimentation. Le variateur transforme l’alimentation triphasée en courant continu via un redresseur, puis reconvertit ce courant en alternatif modulé grâce à des transistors IGBT. Ce procédé permet d’adapter la puissance et le couple aux besoins spécifiques de la machine.

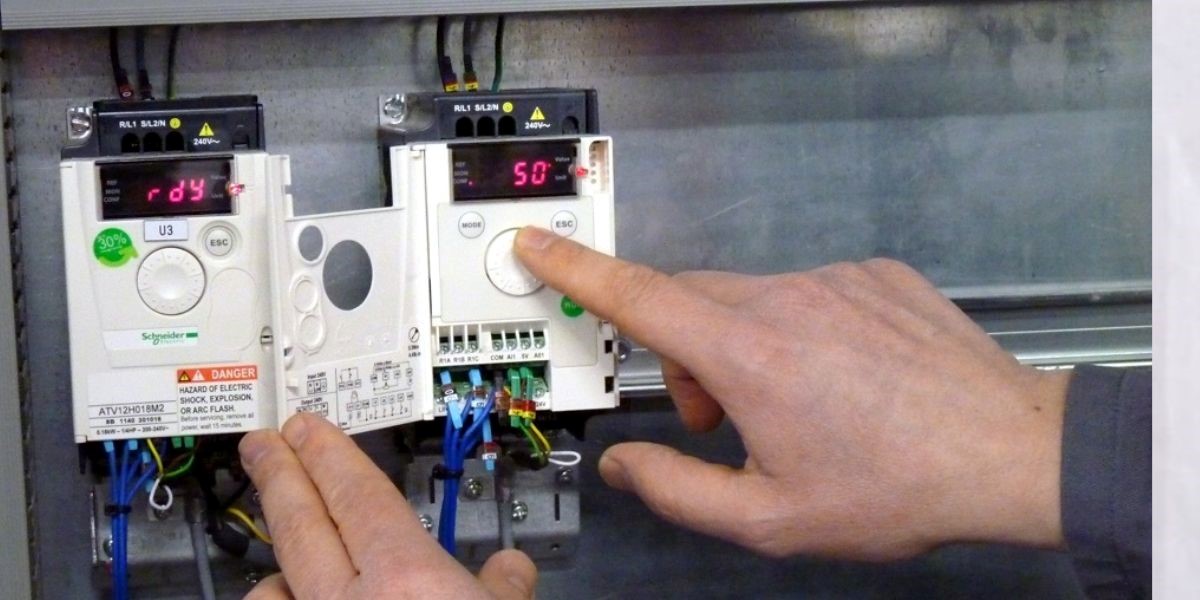

Des modèles comme l’Altivar ATV de Schneider offrent des fonctionnalités avancées telles qu’un potentiomètre intégré, un interrupteur de commande et un régulateur PID pour optimiser le contrôle du moteur. Ces produits sont conçus pour des opérations nécessitant une gestion fine, comme les ventilateurs, les pompes et les convoyeurs.
Un variateur moderne prend en charge une alimentation triphasée (tri) ou monophasée (mono). Il ajuste ensuite la sortie pour que le moteur reçoive exactement la puissance nécessaire. Cette adaptation réduit les pics de consommation d’énergie et permet une meilleure gestion du réseau électrique.
Les variateurs Altivar (ATV) sont particulièrement performants grâce à leur technologie MLI (modulation de largeur d’impulsions), qui réduit les pertes énergétiques et les perturbations électromagnétiques (CEM).
Contrôle de la fréquence et de la tension : comment un variateur régule le moteur
Le variateur agit comme un contrôleur intelligent. En modulant la fréquence et la tension, il maintient une vitesse de rotation adaptée et un couple optimal, quel que soit le type de machine (pompe, ventilateur, compresseur, etc.).
Les modèles avancés, comme les VFD de WEG ou les IMO Jaguar, permettent aussi un diagnostic en temps réel et une commande à distance via le réseau. Ces fonctionnalités sont cruciales pour les opérations industrielles où plusieurs moteurs doivent être synchronisés.
Les moteurs triphasés bénéficient d’une régulation très fine lorsqu’ils sont associés à des variateurs de vitesse. Les moteurs monophasés (mono) sont également compatibles avec certains modèles, mais leur plage de réglage peut être plus limitée.
Pour un usage domestique, un VFD simple avec potentiomètre et interrupteur peut suffire. Pour une utilisation industrielle, un modèle Altivar (ATV) avec régulateur intégré est recommandé.
Il existe plusieurs types de variateurs de vitesse adaptés aux besoins spécifiques des machines électriques et des cas d'utilisation. Chaque type présente des avantages spécifiques selon le type de moteur utilisé, qu'il soit triphasé ou monophasé.
Dans cette section, nous examinerons les deux principaux types de variateurs : le variateur à fréquence variable et le variateur mécanique, ainsi que leurs avantages respectifs. Comprendre ces différences est essentiel pour choisir le variateur le mieux adapté.
Le variateur à fréquence variable, ou VFD (Variable Frequency Drive), est le type de variateur le plus répandu. Il ajuste la fréquence et la tension fournies au moteur électrique, ce qui permet un contrôle précis de la vitesse et du couple. Cette solution est idéale pour des moteurs triphasés ou monophasés, qu’ils soient utilisés sur des ventilateurs, des pompes ou d’autres machines industrielles.
Les produits comme les Altivar (code ATV) de Schneider intègrent des fonctionnalités avancées telles que le régulateur PID, un potentiomètre pour ajuster la vitesse directement, et parfois un interrupteur intégré.
Disponibles en stock, ces modèles sont livrables en 1 à 3 semaines selon la configuration et les options choisies. Leur prix varie entre 200 € et 3500 €, en fonction de la puissance et des fonctionnalités.
Le variateur mécanique utilise des systèmes de poulies, de courroies ou de réducteurs pour modifier la vitesse du moteur. Bien que moins sophistiqué qu’un VFD, il reste utile dans certains usages simples où le contrôle électronique n’est pas nécessaire.
Ces modèles sont encore présents sur des machines monophasées et triphasées de petite taille.
Leur avantage est leur faible prix et leur simplicité d’entretien. Toutefois, l’absence de régulateur électronique limite la précision de la gestion du couple et de la puissance.
Voici un tableau comparatif des deux types de variateurs en fonction des critères suivants :
| Critère | Variateur à fréquence variable | Variateur mécanique |
|---|---|---|
| Type de moteur | Triphasé, monophasé | Synchrone, Asynchrone |
| Contrôle de la vitesse | Précis, ajustement en temps réel de la fréquence | Moins précis, ajustement via le couple |
| Applications typiques | Industrie, ventilation, pompes | Systèmes simples, faible puissance |
| Avantages | Efficacité énergétique, réduction de l'usure du moteur | Coût réduit, installation simplifiée |
| Coût | Plus élevé | Moins élevé |
La modulation de largeur d’impulsions (MLI) est une technique qui consiste à découper le courant en une série d’impulsions très rapides dont la largeur varie. Ces impulsions, une fois filtrées par l’inductance du moteur, génèrent une onde sinusoïdale quasi parfaite. Cette technologie est intégrée dans de nombreux VFD.
Elle permet une régulation fine de la tension et de la fréquence pour un contrôle optimal du moteur électrique. Les Altivar (ATV) de Schneider et les modèles IMO utilisent cette technique pour améliorer l’efficacité énergétique et réduire les pertes.
Astuce : En utilisant un variateur MLI, la réduction des pulsations de courant et des perturbations électromagnétiques (CEM) est significative, ce qui prolonge la durée de vie des moteurs électriques et des machines connectées au réseau. Voici une formule représentant la MLI et son impact sur la puissance fournie au moteur : P = V × I × cos où :
P est la puissance active (en watts),
V est la tension appliquée (en volts),
I est le courant électrique (en ampères),
cos est le facteur de puissance (compris entre 0 et 1).
Le contrôle de cette puissance grâce à la MLI permet de minimiser la consommation d'énergie et de maximiser l'efficacité du moteur, ce qui se traduit par des économies substantielles à long terme.
Les variateurs permettent une optimisation exceptionnelle de la consommation d’énergie. En ajustant la vitesse et le couple des moteurs électriques selon la charge réelle, ils réduisent considérablement la dépense énergétique, surtout pour les ventilateurs et les pompes qui n’ont pas besoin de tourner à pleine puissance en continu.
Un variateur comme l’Altivar (ATV) peut réduire la consommation d’énergie de 30 à 50 %. Cette économie significative permet non seulement de diminuer les factures d’électricité, mais aussi de rentabiliser rapidement l’investissement initial.
Les VFD modernes, comme ceux de WEG, IMO et Leroy Somer, offrent un excellent rapport prix/performance. Ils intègrent des régulateurs sophistiqués et des potentiomètres qui permettent de régler la vitesse en toute simplicité. Leurs fonctions avancées comme le diagnostic CEM ou l’intégration réseau (Ethernet, Modbus) facilitent leur utilisation dans des applications industrielles complexes.
Les moteurs électriques IE5 ultra-haute efficacité, combinés à un variateur, atteignent des performances exceptionnelles. Le variateur optimise le couple, la puissance et la fréquence pour exploiter pleinement les capacités du moteur.
Ces solutions sont idéales pour des machines triphasées à haute exigence énergétique. Les modèles Altivar et IMO proposent en plus une large gamme d’options pour une intégration optimale dans tout réseau industriel.
Bien que les variateurs de vitesse offrent de nombreux avantages, ils peuvent générer certaines perturbations électromagnétiques (CEM) et causer du bruit ou des vibrations sur le réseau. Ces effets sont particulièrement notables dans des installations comportant plusieurs moteurs triphasés et monophasés, où les câbles d’alimentation de longue distance amplifient les interférences.
Les modèles avancés comme l’Altivar (ATV) de Schneider ou les variateurs IMO intègrent des filtres CEM et des régulateurs PID permettant de limiter ces perturbations. En plus, un bon câblage blindé et l’ajout d’interrupteurs sectionneurs aident à réduire les risques.
Pour limiter les CEM, il est conseillé d’utiliser des convertisseurs avec filtres intégrés et des câbles blindés pour les connexions entre le moteur et le variateur. Les VFD de qualité offrent cette option en standard, ce qui en fait des produits fiables pour des activités industrielles complexes.
Le bruit émis par un variateur est souvent lié aux harmoniques générées par le réseau. Les vibrations peuvent quant à elles provenir d’un désalignement entre le moteur et la machine entraînée. Pour réduire ces nuisances, il est recommandé d’utiliser des supports antivibrations, de vérifier l’alignement des axes et de choisir un variateur avec MLI (modulation de largeur d’impulsions).
Astuce : Un potentiomètre intégré permet d’ajuster rapidement la vitesse pour éviter les régimes critiques générateurs de vibrations.
L’installation d’un variateur doit être réalisée conformément aux normes électriques pour garantir la sécurité et la longévité du produit. Cela requiert des compétences spécifiques en électricité et en mécanique. Ce processus minutieux inclut le raccordement du dispositif à l'appareil moteur électrique, suivi par un réglage précis pour garantir une variation optimale.
Choisir le variateur adapté : Sélectionnez un variateur en fonction des caractéristiques du moteur (tri ou mono) et de sa puissance nominale. Prenez en compte également le type d’application (pompe, ventilateur, convoyeur…) afin d’opter pour un modèle capable de gérer les charges spécifiques et les variations de couple nécessaires. Vérifiez la compatibilité avec les normes en vigueur et les protections intégrées (contre les surtensions, surcharges, etc.).
Vérifier l’alimentation : Avant le raccordement, contrôlez la tension et la fréquence du réseau électrique pour garantir leur conformité avec les spécifications du variateur. Assurez-vous que l’alimentation dispose d’une protection adéquate (disjoncteur différentiel, fusibles) pour prévenir tout risque d’endommagement ou d’incident lors de la mise sous tension.
Installer les câbles blindés : Utilisez des câbles blindés pour relier le variateur au moteur. Cette précaution réduit les perturbations électromagnétiques (CEM) qui peuvent affecter les autres équipements électriques à proximité. Veillez à une mise à la terre correcte du blindage et respectez les distances de séparation recommandées entre les câbles de puissance et les câbles de commande.
Configurer le régulateur : Procédez au paramétrage initial du variateur en ajustant la fréquence de sortie, le ramp-up (accélération) et ramp-down (décélération) selon les besoins de l’application. Réglez également le potentiomètre ou l’interface utilisateur pour assurer une commande intuitive. N’oubliez pas de vérifier les paramètres de protection moteur (limitation de courant, détection de surchauffe) pour une exploitation en toute sécurité.
Vérification périodique des connexions électriques et des interrupteurs pour détecter tout desserrage, oxydation ou signe de surchauffe..
Nettoyage des filtres et des dissipateurs de chaleur pour maintenir une ventilation adéquate et éviter la surchauffe des composants internes.
Mises à jour logicielles pour les modèles dotés de contrôleurs intelligents ou d'interfaces numériques. Ces mises à jour corrigent non seulement des bugs éventuels mais optimisent aussi les performances et la compatibilité avec de nouvelles fonctionnalités.
Surveillance des performances en intégrant un suivi des paramètres clés comme la température de fonctionnement, la fréquence des arrêts d’urgence ou les pics d’intensité. Ces données peuvent signaler des problèmes naissants (ventilateur défaillant, surcharge répétée) et orienter vers une maintenance préventive avant une panne majeure.
Lubrification et interventions ciblées pour les pièces mécaniques internes (ventilateur ou autres éléments mobiles) afin de limiter l'usure due aux frottements.
Tout comme les modèles Schneider (série Altivar ATV), le variateur de vitesses Leroy-Somer est une référence sur le marché.
Cette marque se révèle particulièrement performante dans les secteurs industriels, tertiaires et agricoles, où les moteurs électriques fonctionnent en continu ou de manière intensive.
En terrain d'expertise électrique, le nom de Leroy Somer résonne avec innovation et performance.
La société a conçu un régulateur de vitesse pour moteur électrique qui se distingue par son ingéniosité technique. Incorporé dans un automate, ce régulateur offre une interface utilisateur simplifiée qui facilite la programmation des paramètres du moteur électrique. De plus, il est doté d'un système de diagnostic embarqué permettant l'identification rapide des problèmes potentiels.
| Marque | Caractéristiques principales | Points forts | Applications typiques |
|---|---|---|---|
| Schneider (Altivar - ATV) | Large gamme mono et tri Intégration réseau Options : régulateur PID, potentiomètre, interrupteur Contrôle à distance possible | • Polyvalence • Compatibilité réseau • Adapté à tous les niveaux de puissance | Industrie légère à lourde, ventilation, pompage |
| Leroy Somer | Régulateur haute performance Optimisation énergétique sur toute plage de vitesse Design innovant Fiabilité moteur renforcée | • Rendement optimisé • Réduction de la consommation • Excellente durée de vie • Fonction automate | Applications exigeantes, pompage, entraînements précis |
| WEG (VFD) | Mise en service rapide Interfaces simples Bonne robustesse mécanique Conception intuitive | • Facilité d’installation • Solide pour environnements difficiles • Livraison rapide | Industrie lourde, machines, maintenance simplifiée |
Les prix varient entre 180 € et 4000 € selon la puissance, le type (mono ou tri) et les détails techniques comme la présence d’un interrupteur ou d’un contrôleur réseau.
Les variateurs de vitesse sont largement utilisés pour optimiser les moteurs électriques dans des applications industrielles et domestiques. Dans l'industrie, les moteurs triphasés bénéficient d'une régulation précise grâce aux variateurs à fréquence variable (VFV), souvent intégrés dans des produits comme les variateurs Altivar (code ATV) ou les VFD de WEG.
Ces systèmes permettent d’ajuster la vitesse, la tension et la puissance des moteurs en fonction des besoins spécifiques de chaque processus, notamment dans un système de pompage, où la variation de débit est essentielle. . Résultat : une meilleure productivité, un contrôle affiné et une nette réduction de la consommation d’énergie.
Dans les environnements domestiques, les variateurs sont utilisés pour ajuster la vitesse des moteurs dans des équipements tels que le ventilateur, climatiseur, aspirateur ou petits appareils électriques. Ces ajustements assurent une sortie optimisée, améliorent les performances et contribuent à rendre les produits plus durables.
Disponibles dans une large gamme de produits, avec différentes options comme le potentiomètre ou le régulateur, ces dispositifs sont conçus pour répondre aux besoins variés des utilisateurs tout en s’adaptant aux contraintes de stock et de livraison.
Avant d’acheter, comparez les produits, leurs détails, et les prix. Le variateur de vitesse LEROY SOMER offre un excellent rapport qualité/prix.
Choisissez selon la puissance et le type de moteur (mono ou triphasé).
Privilégiez les options adaptées : régulateur PID, potentiomètre, interface réseau.
Vérifiez la compatibilité avec votre application (pompe, ventilateur, convoyeur).
Comparez prix, garantie et support technique avant de décider.
Contrôlez la disponibilité en stock et les délais de livraison (1 à 3 semaines selon modèle).
Astuce : Choisissez un modèle avec régulateur, potentiomètre et interrupteur pour une flexibilité maximale. Que vous gériez un moteur triphasé ou monophasé, un variateur de vitesse est une solution indispensable pour optimiser les performances et réduire les coûts.
Avec des produits comme l’Altivar (ATV), IMO ou Leroy Somer, disponibles en stock et livrés en quelques semaines, vous bénéficiez d’une gamme complète pour tous vos besoins.
Pour plus de détails sur les avantages du variateur de vitesse Leroy Somer en termes d'économies d'énergie, n'hésitez pas à consulter la page suivante : Variateur de Vitesse LEROY SOMER - Economies d'Energies avec LEROY SOMER. et profitez d’une offre adaptée à vos besoins.
