Un samedi matin, la cuve de relevage déborde dans le sous-sol. La pompe est intacte, le moteur tourne quand on force le contact, mais elle ne démarre plus toute seule. Dans neuf cas sur dix, le coupable est un composant à quelques dizaines d'euros, le flotteur. C'est lui qui décide quand la pompe se met en marche et quand elle s'arrête. Mal choisi, mal câblé ou mal réglé, il transforme une installation fiable en source de pannes répétées. Cet article explique le rôle exact du flotteur sur une pompe de relevage et les types disponibles. Il détaille la logique de câblage en vidange ou en remplissage, le réglage à respecter et les pannes les plus fréquentes en atelier. Objectif, vous donner de quoi diagnostiquer, choisir et installer juste, sans approximation.
Besoin d'une pièce précise tout de suite ? Consultez notre gamme de flotteurs et régulateurs de niveau.
|
|

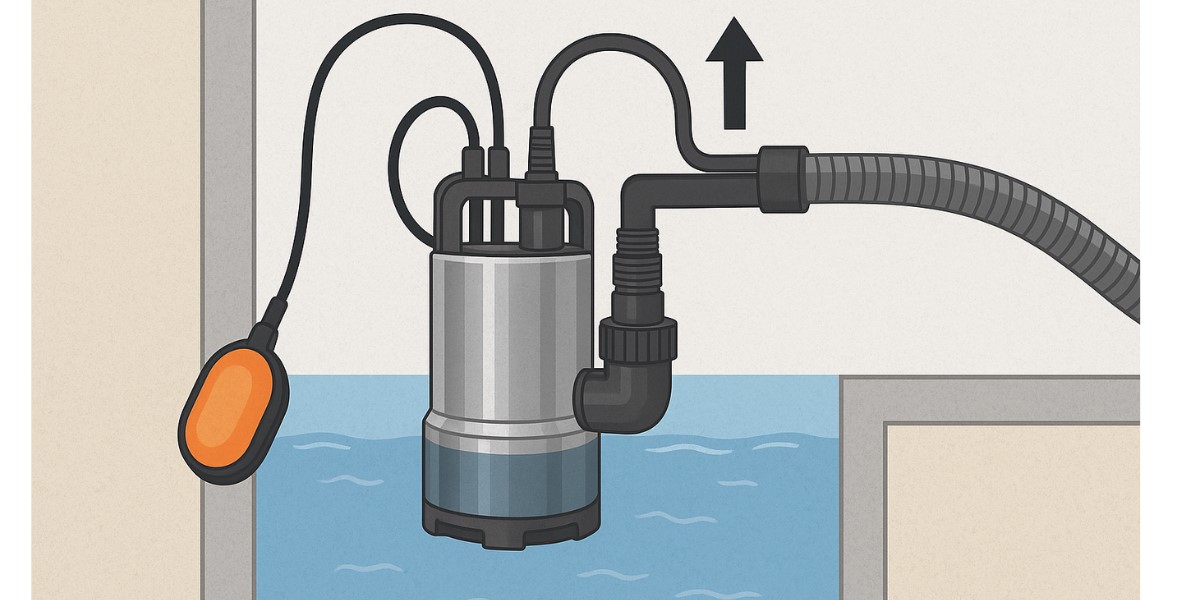

Le flotteur est un interrupteur de niveau automatique. Il flotte à la surface de l'eau dans la cuve et bascule selon la hauteur du liquide. En basculant, il ouvre ou ferme un contact électrique qui commande la pompe. Sans lui, la pompe ne saurait pas quand l'eau monte ni quand la cuve est vide.
Sa fonction principale est double. Il déclenche la pompe quand le niveau atteint le seuil haut, ce qui évite le débordement. Il l'arrête quand le niveau redescend au seuil bas, ce qui protège la pompe du fonctionnement à sec. Une pompe de relevage qui tourne sans eau surchauffe vite, car le fluide pompé assure son refroidissement, et peut endommager son moteur si aucune protection thermique n'intervient.
On parle souvent de "poire" parce que les modèles à câble ont une forme arrondie. Le principe physique reste simple, la poussée d'Archimède soulève le flotteur quand l'eau monte, la gravité le fait redescendre quand elle baisse. Ce mouvement actionne une bille interne ou un micro-contact qui pilote le circuit.
Sur une station complète, deux flotteurs coexistent parfois. Le premier commande la pompe. Le second, placé plus haut, sert d'alarme de niveau et signale une montée anormale, par exemple en cas de débit entrant excessif ou de pompe défaillante. Les deux se règlent à des hauteurs différentes.
Cette distinction compte pour comprendre une installation existante. Un flotteur de commande et un flotteur d'alarme ne se câblent pas sur le même circuit et n'ont pas le même rôle. Confondre les deux conduit à des déclenchements d'alarme permanents ou, pire, à une absence d'alerte en cas de problème réel.
|
|
|
Tous les flotteurs ne se valent pas selon le type d'eau, la taille de la cuve et le niveau de précision recherché. Trois grandes familles couvrent la quasi-totalité des installations.
C'est le plus répandu. Une enveloppe étanche contient une bille ou un système à mercure (désormais remplacé par des contacts secs). Quand le flotteur bascule, le contact s'ouvre ou se ferme. Robuste, peu coûteux, il tolère les eaux chargées et les eaux usées. Son angle de débattement, souvent compris entre 10 et 25 degrés, détermine l'écart entre niveau de marche et niveau d'arrêt.
Une sonde de niveau détecte l'eau par conductivité, pression ou capteur piézométrique, sans pièce mobile. Plus précise, elle convient aux cuves étroites où une poire manquerait de place pour battre, et aux installations où la régulation doit être fine. Elle se montre plus sensible aux dépôts et demande un entretien régulier sur eaux très chargées.
Sur les postes plus grands, le flotteur peut être relié à un bras articulé ou lesté par un contrepoids interne. Ce montage stabilise le déclenchement et limite les faux contacts liés aux remous. On le rencontre surtout sur les stations industrielles et les cuves de fort volume.
| Type | Précision | Eaux chargées | Entretien | Usage typique |
|---|---|---|---|---|
| Mécanique à poire | Moyenne | Bonne tolérance | Faible | Vide-cave, relevage domestique et eaux usées |
| Électronique (sonde) | Élevée | Sensible aux dépôts | Régulier | Cuves étroites, régulation fine, eaux claires |
| Contrepoids ou bras | Élevée et stable | Bonne tolérance | Modéré | Postes de fort volume, stations industrielles |
Le choix dépend autant de la nature de l'eau que de la géométrie de la cuve. Pour des eaux vannes avec matières fécales, une poire mécanique large reste la valeur sûre. Pour un puisard étroit avec eaux claires, une sonde évite les blocages mécaniques. Notre gamme de sondes de niveau pour pompe de relevage couvre les cas où la poire ne convient pas.
L'angle de débattement mérite une attention particulière, car il conditionne le comportement de la pompe. Cet angle correspond à l'inclinaison que doit prendre le flotteur avant que son contact ne commute. Un faible angle, autour de 10 degrés, déclenche tôt et donne une régulation serrée, adaptée aux petites cuves. Un angle large, jusqu'à 25 degrés, espace les seuils de marche et d'arrêt, ce qui réduit le nombre de démarrages sur les grands volumes.
Concrètement, un même modèle peut exister en plusieurs longueurs de câble et plusieurs angles. Le bon réglage combine ces deux paramètres avec la hauteur de fixation dans la cuve. Les fabricants comme Flygt, Jung Pumpen ou Pedrollo proposent des poires calibrées pour leurs propres pompes, ce qui simplifie l'appariement quand on reste dans une même marque.
Sur les installations qui mélangent matériels de plusieurs origines, l'appariement demande plus d'attention. Un flotteur générique peut commander une pompe d'une autre marque, à condition de vérifier l'ampérage admissible du contact et la compatibilité de tension. C'est précisément là qu'un distributeur multi-marques apporte un repère, en confrontant les caractéristiques avant l'achat plutôt qu'après la panne.
|
|
Un même flotteur peut commander deux fonctions opposées selon le branchement. C'est la source de confusion la plus fréquente. Comprendre cette logique évite l'erreur de câblage qui inverse tout le cycle.
En vidange, la pompe doit se déclencher quand l'eau monte et s'arrêter quand elle descend. C'est le cas d'un relevage classique, on évacue l'eau d'une cuve qui se remplit. Le contact se ferme en position haute, lance la pompe, puis s'ouvre en position basse pour l'arrêter.
En remplissage, la logique s'inverse. La pompe doit fonctionner quand le réservoir se vide et s'arrêter quand il est plein, par exemple pour alimenter une cuve depuis un puits. Le même flotteur sert alors de contact normalement fermé qui s'ouvre en haut.
Concrètement, le flotteur à câble dispose de deux ou trois fils. La position des fils raccordés détermine le sens de fonctionnement. Une notice fabricant indique toujours le schéma exact pour le modèle concerné, et il faut s'y référer, car la correspondance des couleurs varie d'une marque à l'autre.
La différence entre flotteur à deux fils et flotteur à trois fils mérite d'être comprise. Le modèle à deux fils gère un seul sens, vidange ou remplissage, fixé à la fabrication. Le modèle à trois fils dispose d'un contact commun et de deux bornes. Ce montage permet de choisir le sens au branchement et de réutiliser le même flotteur dans les deux configurations. Pour un installateur qui intervient sur des postes variés, le trois fils offre plus de souplesse, au prix d'une attention accrue au câblage.
Tout raccordement au réseau 230V ou 400V doit être réalisé par un électricien habilité, conformément à la norme NF C 15-100. Une erreur de câblage peut provoquer un fonctionnement inversé, un disjoncteur qui saute, ou un risque électrique réel sur une installation immergée.
Quand le coffret de commande se trouve loin du poste, le câble du flotteur ne doit pas cheminer dans la même gaine que l'alimentation de la pompe. Un câblage commun induit des perturbations et des déclenchements aléatoires. Au-delà d'une trentaine de mètres, on sépare physiquement les circuits. On utilise alors un presse-étoupe étanche dédié, sans percer de passage supplémentaire qui compromettrait l'étanchéité.
Pour piloter plusieurs flotteurs ou ajouter une temporisation, le passage par un coffret s'impose. Voir notre gamme de coffrets électriques pour pompe de relevage, qui centralisent la commande et la protection moteur.
| Les trois paramètres du réglage | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Un flotteur correct mais mal positionné génère autant de pannes qu'un flotteur défectueux. Le réglage tient à trois paramètres, la longueur de câble libre, la hauteur de fixation et le débattement disponible.
La longueur de câble libre entre le point de fixation et la poire détermine l'amplitude entre marche et arrêt. Plus le câble libre est long, plus l'écart entre les deux niveaux est grand, donc moins la pompe démarre souvent. Un câble trop court multiplie les cycles courts et fatigue le moteur. Un câble trop long laisse l'eau monter trop haut avant le déclenchement.
La hauteur de fixation se règle pour que le niveau d'arrêt reste au-dessus de la crépine d'aspiration, afin d'éviter le désamorçage et le fonctionnement à sec. Le niveau de marche doit rester sous l'arrivée d'eau pour ne pas provoquer de reflux.
Quelques points de vigilance reviennent systématiquement à l'installation, à vérifier avant la mise en service.
Avant la mise en service, simulez un cycle complet en remplissant la cuve à la main. Vérifiez que la pompe démarre au bon niveau, qu'elle s'arrête sans laisser tourner à sec, et que l'éventuelle alarme ne se déclenche pas pendant le fonctionnement normal.
| À ÉVITER | BONS RÉFLEXES | ||||||
|---|---|---|---|---|---|---|---|
|
|
La plupart des pompes de relevage qui arrivent en réparation pour "panne moteur" souffrent en réalité d'un problème de flotteur. Voici les symptômes les plus courants, leur cause probable et l'action à mener.
Un flotteur encrassé par des fibres ou des graisses bascule mal. Sur eaux vannes, un nettoyage périodique de la cuve et du flotteur évite la majorité des blocages. Un contact qui ne commute plus se teste simplement au multimètre, en continuité, hors tension.
Quelques situations reviennent régulièrement et illustrent ces mécanismes. Un poste de relevage en sous-sol d'immeuble dont la pompe tournait en continu, simplement parce que le flotteur butait contre un câble mal rangé dans la cuve. Une pompe de cave chez un particulier qui ne redémarrait plus après un été, l'enveloppe de la poire fissurée laissait entrer l'eau et noyait le contact. Une station d'un petit collectif où l'alarme se déclenchait à chaque cycle normal, le flotteur d'alarme ayant glissé sous le flotteur de commande.
Dans le cas d'un bureau d'études qui conçoit un poste pour un établissement recevant du public, le flotteur d'alarme n'est pas une option de confort. Il fait partie de la sécurité de l'installation, au même titre que le clapet anti-retour ou le coffret de protection. Une montée de niveau non signalée dans un local technique enterré peut endommager d'autres équipements avant qu'on ne s'en aperçoive.
Quand le diagnostic dépasse le simple remplacement, ou quand la pompe elle-même est en cause, notre atelier prend le relais.
Le bon flotteur n'est pas le plus cher ni le plus précis dans l'absolu. C'est celui qui correspond à votre eau, votre cuve et votre coffret. Quatre critères tranchent la plupart des cas.
La nature de l'eau vient en premier. Eaux claires ou eaux usées légères tolèrent une sonde ou une poire standard. Eaux chargées et eaux vannes imposent une poire mécanique robuste, à enveloppe résistante et angle de débattement large.
L'indice de protection compte ensuite. Un flotteur immergé en permanence doit être étanche en classe IP68. Un câble adapté au contact prolongé avec l'eau, de type souple résistant, garantit la durée de vie de l'ensemble.
La compatibilité avec le coffret détermine si le flotteur pilote directement la pompe ou passe par un relais. Un flotteur commande en direct les petites puissances, mais au-delà d'un certain ampérage, le passage par un coffret avec contacteur devient nécessaire pour ne pas détériorer le contact. Sur pompe immergée de forage, on utilise plutôt un contacteur dédié à la pompe immergée.
Enfin, le volume de la cuve oriente vers le type de débattement. Une cuve étroite réclame une sonde ou un flotteur à faible amplitude. Un grand poste accepte une poire à long câble ou un système à contrepoids. Pour une pompe sans poire intégrée, voir notre gamme de pompes vide-cave sans flotteur, à associer à un régulateur externe selon votre besoin.
Sur une station de relevage complète, le flotteur d'alarme se gère souvent depuis un boîtier dédié. Notre gamme de coffrets d'alarme pour station de relevage couvre la signalisation de niveau haut, indépendante de la commande de pompe.
En cas de doute sur la compatibilité, mieux vaut faire valider le choix. Un mauvais appariement flotteur-pompe-coffret se paie en pannes répétées, là où le bon couple tient des années.
Coupez l'alimentation, sortez le flotteur de la cuve et testez son contact au multimètre en position continuité. En basculant la poire à la main, vous devez entendre un clic et voir le contact commuter. Si rien ne change, le contact est HS. Vérifiez aussi que le câble n'est pas coupé ni l'enveloppe percée, ce qui noie le mécanisme.
Oui, certaines pompes fonctionnent en marche forcée, branchées en continu sans coupure automatique. Cette solution convient à un usage surveillé et ponctuel, comme vider une cave après une inondation. Elle expose au fonctionnement à sec si la cuve se vide sans surveillance, donc elle ne remplace pas un flotteur sur une installation permanente.
Cela dépend de ce que vous gérez. Pour évacuer l'eau d'une cuve qui se remplit, choisissez le mode vidange, la pompe démarre quand l'eau monte. Pour alimenter un réservoir qui se vide, choisissez le mode remplissage, la pompe démarre quand le niveau baisse. Le branchement des fils du flotteur fixe le sens, selon le schéma du fabricant.
Le flotteur bénéficie de la garantie constructeur du produit, généralement deux ans en usage normal. En revanche, un flotteur encrassé par manque d'entretien, percé par un choc ou détérioré par un câblage non conforme sort du cadre de la garantie. La maintenance régulière de la cuve reste à la charge de l'exploitant.
Le remplacement mécanique d'une poire câblée reste accessible, mais tout raccordement électrique relève d'un professionnel habilité selon la norme NF C 15-100. Sur une installation immergée, l'enjeu d'étanchéité et de sécurité justifie l'intervention d'un électricien, en particulier si le coffret ou le câblage doit être repris.
Les cycles courts viennent presque toujours d'un câble libre trop court ou de l'absence de clapet anti-retour. Sans clapet, l'eau du tuyau redescend dans la cuve après chaque arrêt, relance le flotteur et déclenche un nouveau cycle. Rallongez le câble libre pour augmenter l'amplitude et posez un clapet sur le refoulement.
| Conclusion | ||||||||||||
| Bien choisi, bien câblé, bien réglé : des années sans panne | ||||||||||||
| Le flotteur pèse peu dans le budget d'une installation, mais il pilote l'ensemble du cycle. Bien choisi selon l'eau et la cuve, câblé dans le bon sens, réglé avec un débattement cohérent, il assure des années de fonctionnement sans intervention. Associé à un clapet anti-retour, il évite les cycles courts qui fatiguent le moteur. Mal apparié ou négligé, il multiplie les pannes et fait accuser à tort le moteur. En cas de doute sur le choix, le câblage ou un diagnostic, l'appui d'un distributeur qui connaît les marques et leurs schémas fait gagner du temps. Il évite surtout les erreurs coûteuses. | ||||||||||||
| Demander un devis Voir les flotteurs | ||||||||||||
|
