Présentation

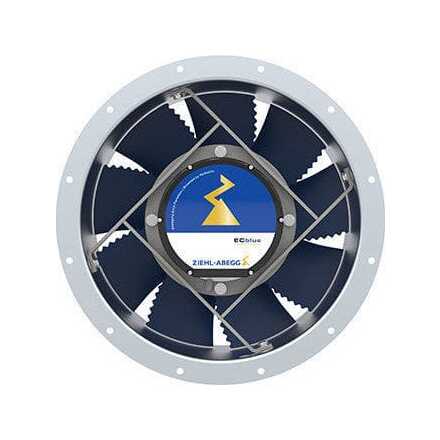

• Le ventilateur Ziehl-Abegg MAXventowlet est conçu pour le déplacement d'air à haute efficacité dans des installations industrielles exigeantes
• Équipé d'une roue à pales profilées avec réglage individuel de l'angle, il assure un fonctionnement optimal au point de service requis
• Ce modèle peut être associé à des moteurs à courant alternatif ou à courant continu à commutation électronique pour réduire fortement la consommation d'énergie
• Sa conception modulaire de caisson permet une adaptation précise aux conditions d'installation et aux contraintes d'environnement
• Le système MAXventowlet offre une combinaison de performances aérauliques élevées, de faible niveau sonore et de grande fiabilité en fonctionnement continu
Applications
• Ventilation de condenseurs et de tours de refroidissement dans les installations de réfrigération industrielle
• Refroidissement de tunnels de congélation et de surgélation dans l'industrie agroalimentaire
• Refroidissement de moteurs, turbines et transformateurs dans les centrales et postes électriques
• Ventilation et refroidissement de nacelles d'éoliennes onshore et offshore
• Applications en industrie chimique et pétrochimique, y compris zones antidéflagrantes catégorie 2 et 3
Avantages
• Réduction importante des coûts d'exploitation grâce à des moteurs haut rendement jusqu'au niveau IE5
• Diminution de la consommation électrique de plus de 20% avec l'utilisation d'ailettes directrices adaptées au point de fonctionnement
• Fonctionnement extrêmement silencieux grâce à un profil de pale bionique et à une buse d'entrée optimisée
• Fiabilité élevée assurée par des essais en laboratoire sur bancs de mesure aérauliques et acoustiques de très grande précision
• Maintenance optimisée avec possibilité de surveillance à distance par le cloud des moteurs à courant continu à commutation électronique et de leurs capteurs intégrés
Conception
• Roue à pales réglables en aluminium, matériau composite ZAmid ou polypropylène selon les conditions d'ambiance
• Caisson modulaire disponible en acier inoxydable AISI 304L ou AISI 316L, acier galvanisé peint ou acier galvanisé à chaud
• Plusieurs longueurs de caisson proposées en version longue, courte ou ultra-courte pour une intégration facilitée
• Compatibilité avec moteurs à courant alternatif et moteurs à courant continu à commutation électronique ECblue avec pilotage par bus de terrain
• Possibilité d'ajouter des ailettes directrices pour augmenter la pression statique et le rendement du ventilateur
Caractéristiques techniques
• Plage de température d'air ambiant : -60 à 120 °C
• Nombre de tailles disponibles : 14 unités
• Diamètre des ventilos disponibles : 315 à 1400 mm
• Taux maximal de rendement statique du ventilateur avec aubes directrices : 60 %
• Réduction de puissance absorbée avec aubes directrices : 25 %
• Puissance absorbée sans aubes directrices à point de fonctionnement donné : 19.2 kW
• Puissance absorbée avec aubes directrices au même point de fonctionnement : 15.2 kW
• Économie de puissance obtenue par ventilateur : 4.0 kW
• Durée de fonctionnement prise en compte : 12 heures par jour
• Coût de l'énergie électrique utilisé pour le calcul : 18.25 centimes par kWh
• Économie annuelle d'énergie par ventilateur : 3000 €
• Réduction annuelle des émissions de CO2 par ventilateur : 7 t
• Humidité relative d'air admissible pour applications froid industriel : 95 %
• Niveau d'efficacité énergétique moteur maximal : classe IE5
• Nombre approximatif de références standard disponibles : 1500 unités
