Présentation

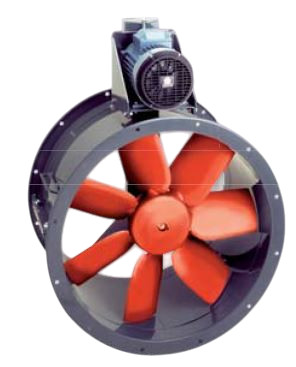

• Le ventilateur axial tubulaire Vim TTT est conçu pour l'extraction de gaz chauds et de fumées dans les installations tertiaires et industrielles exigeantes
• Équipée d'une transmission par poulies et courroie striée avec moteur hors du flux d'air, l'unité peut véhiculer de l'air jusqu'à 150 C en fonctionnement continu tout en maintenant un bon contrôle du débit et de la pression
• Ce modèle offre un système de pompage d'air performant avec aspiration et refoulement optimisés, couvrant une large plage de débit de 4500 à 32000 m3/h pour la ventilation et l'hydraulique d'air
• Sa conception avec virole pivotante permet un accès direct à l'hélice et à la transmission sans démontage du réseau de gaine, ce qui facilite la maintenance et le contrôle des organes en mouvement
• Le système de construction en tôle d'acier avec protection époxi-polyester et hélice en aluminium ventilateur assure une étanchéité mécanique maîtrisée et une fiabilité durable en service intensif
Applications
• Ventilation de locaux tertiaires et industriels avec extraction de gaz chauds jusqu'à 150 C en continu
• Extraction d'air et de gaz spéciaux dans les process industriels nécessitant pression et débit maîtrisés
• Intégration dans les réseaux de gaines pour extraction sur cabines de peinture et installations de traitement d'air
• Renouvellement d'air et refoulement à haute pression dans les ateliers, entrepôts et zones techniques
• Extraction d'air en ambiance difficile lorsque le moteur doit rester en dehors du flux d'air véhiculé
Avantages
• Réduction des arrêts de production grâce au moteur placé en dehors du flux d'air chaud, préservé des hautes températures
• Maintenance simplifiée avec virole pivotante donnant accès rapidement à l'hélice et à la transmission sans démontage du réseau de gaine
• Construction robuste en tôle d'acier avec peinture époxi-polyester pour une excellente résistance mécanique et à la corrosion
• Fiabilité accrue grâce à l'hélice en aluminium équilibrée dynamiquement, limitant les vibrations et le bruit en fonctionnement
• Souplesse d'installation offerte par une gamme de 14 modèles couvrant plusieurs diamètres et puissances pour adapter débit et pression aux besoins du site
Conception
• Virole en tôle d'acier équipée d'un support palier soudé à l'intérieur et d'un support moteur soudé à l'extérieur pour une structure rigide
• Carter de protection en tôle d'acier enveloppant palier et transmission afin de sécuriser le fonctionnement et la maintenance
• Transmission par poulies et courroie striée avec réglage de tension par tendeur monté sur le support moteur
• Hélice en aluminium équilibrée dynamiquement pour optimiser l'écoulement d'air, réduire les pertes de charge et améliorer l'hydraulique d'air
• Moteur à pattes B3, indice de protection IP55 et classe d'isolation F, proposé en versions triphasées 230/400 V ou 400 V, avec option moteur monophasé jusqu'au diametre 630
Caractéristiques techniques
• Type : Ventilateur axial tubulaire à transmission pour gaz chauds
• HMT : Selon configuration et diamètre
• Débit : 4500-32000 m3/h suivant modèle et point de fonctionnement
• Puissance : 0,37-4 kW en version triphasée selon désignation
• Protection : IP55 pour les moteurs à pattes B3
• Température max : 150 C en régime permanent pour l'air véhiculé
• Étanchéité : Garniture et carter métallique avec protection peinture époxi-polyester
• Matériaux : Virole et carter en tôle d'acier, hélice en aluminium équilibrée dynamiquement
• Alimentation électrique : Triphasé 230/400 V 50 Hz jusqu'à 3 kW puis 400 V 50 Hz au delà
• Vitesse de rotation : Environ 1410-1435 tr/min suivant les versions moteur
• Niveaux sonores : 54,5-82,6 dB(A) à 4 m au refoulement selon modèle
• Diamètres disponibles : 450, 500, 560, 630, 710 et 800 mm
• Nombre de modèles : 14 configurations couvrant les différents diamètres
• Montage : Positions de montage multiples avec moteur hors flux d'air
• HMT max : Dépend du point de fonctionnement et du réseau aéraulique
• Débit max : 32000 m3/h pour les plus grands diamètres
