Présentation

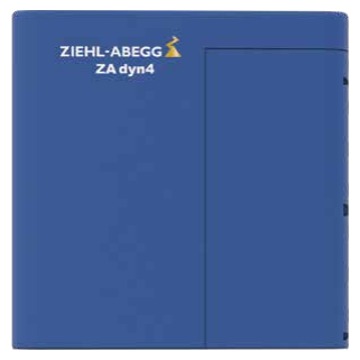

• Le variateur de fréquence Ziehl-Abegg ZAdyn 4C est conçu pour le pilotage de machines d'ascenseurs synchrones ou asynchrones avec une installation murale compacte
• Il permet un montage direct dans la salle des machines, dans la gaine d'ascenseur ou dans l'armoire de commande pour une intégration flexible dans l'installation
• Équipé d'un filtre radio antiparasite et d'une self de ligne intégrés, il garantit une compatibilité électromagnétique conforme aux normes EN 12015 et EN 12016
• Ce modèle dispose d'un ventilateur contrôlé limitant le niveau sonore et la consommation d'énergie en fonction de la charge
• Son afficheur quatre lignes à texte clair et sa fonction de veille facilitent l'exploitation et réduisent la consommation d'énergie de l'installation
Applications
• Commande de machines d'ascenseurs dans les bâtiments résidentiels collectifs
• Pilotage de groupes d'ascenseurs dans les immeubles tertiaires et de bureaux
• Modernisation d'installations d'ascenseurs existantes par remplacement du variateur
• Applications d'ascenseurs nécessitant une exploitation en boucle ouverte des moteurs asynchrones
• Installations d'ascenseurs avec exigences renforcées en compatibilité électromagnétique
Avantages
• Montage mural compact permettant un gain de place dans la salle des machines ou la gaine
• Gestion des moteurs synchrones et asynchrones assurant une grande polyvalence d'utilisation
• Réduction des nuisances sonores grâce à une ventilation pilotée en fonction du besoin
• Sécurité accrue avec fonction STO Safe Torque Off conforme à la norme IEC 61800-5-2 niveau SIL 3
• Surveillance intégrée du frein, du moteur et des résistances de freinage pour une exploitation fiable
Conception
• Intégration d'une self de ligne et d'un filtre radio antiparasite pour la conformité CEM
• Indice de protection IP20 adapté au montage en armoire ou en local technique protégé
• Interfaces de communication DCP et CANopen-Lift avec isolation galvanique de tous les bus
• Entrées et sorties programmables comprenant 12 entrées numériques 24 VDC et 5 sorties relais sans potentiel
• Interface MMC ou carte SD pour la sauvegarde et l'échange des paramètres de fonctionnement
Caractéristiques techniques
• Tension d'alimentation nominale : 400 VAC
• Fréquence du réseau : 50 Hz
• Fréquence du réseau max : 60 Hz
• Fréquence de découpage : 4 kHz
• Fréquence de découpage max : 16 kHz
• Puissance moteur typique ZAdyn4CA 011 : 4.6 kW
• Courant nominal ZAdyn4CA 011 : 11 A
• Courant max ZAdyn4CA 011 : 20 A
• Puissance moteur typique ZAdyn4CA 013 : 5.5 kW
• Courant nominal ZAdyn4CA 013 : 13 A
• Courant max ZAdyn4CA 013 : 24 A
• Puissance moteur typique ZAdyn4CA 017 : 7.5 kW
• Puissance moteur typique ZAdyn4CA 023 : 11 kW
• Puissance moteur typique ZAdyn4CA 032 : 14 kW
• Indice de protection : IP20
