Présentation

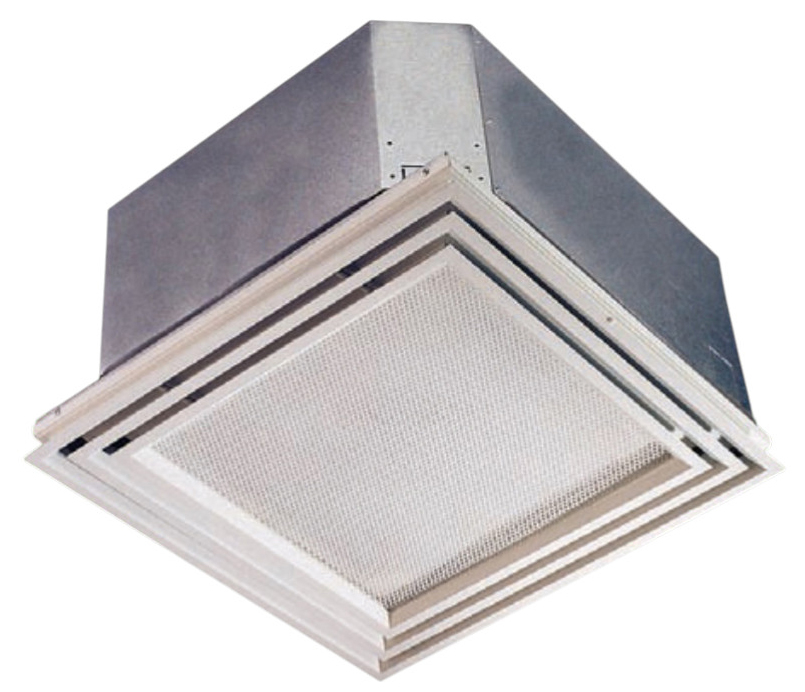

• La cassette à eau glacée France Air Elvira ECM SR / Elvira ECM IR / Elvira Déco SR / Elvira Déco IR est conçue pour la climatisation des locaux tertiaires avec diffusion d'air en faux-plafond
• Équipée d'un moteur à technologie électronique commutée basse consommation, elle permet une réduction de la consommation électrique pouvant dépasser 70 % par rapport à un moteur traditionnel
• Ce modèle assure une diffusion d'air optimisée grâce à un diffuseur affleurant parfaitement intégré aux dalles de faux-plafond 600 x 600 ou 800 x 800
• Sa conception intègre une pompe de relevage de condensats et une isolation renforcée pour garantir un fonctionnement silencieux et sans condensation
• Les versions à régulation infrarouge et les versions sans régulation offrent une grande souplesse d'intégration dans les installations de chauffage et climatisation à 2 ou 4 tubes
Applications
• Climatisation de bureaux en immeubles tertiaires avec plafonds suspendus
• Traitement d'air froid et chaud dans les hôtels et résidences de tourisme
• Climatisation de boutiques et de surfaces commerciales en galeries marchandes
• Confort thermique des salles de réunion et espaces de réception
• Rénovation d'installations de ventilo-convecteurs en faux-plafond avec amélioration de l'efficacité énergétique
Avantages
• Réduction importante de la consommation énergétique grâce au moteur électronique commuté basse consommation
• Ajustement du débit d'air en continu ou par vitesses pour s'adapter précisément au besoin réel de climatisation
• Niveau sonore réduit avec des puissances sonores à partir de 33 dB(A) et des pressions sonores à partir de 24 dB(A)
• Intégration esthétique en faux-plafond grâce à des grilles affleurantes de 575 x 575 mm ou 595 x 595 mm suivant les versions
• Régulation simple par télécommande infrarouge avec programmation de la température, des vitesses de ventilation et des plages horaires
Conception
• Caisson en tôle d'acier galvanisée avec isolation thermique intérieure en polyéthylène expansé d'une épaisseur de 10 mm et barrière anti-condensation
• Batterie à eau glacée en tubes cuivre de qualité frigorifique avec ailettes aluminium serties mécaniquement
• Bac à condensats principal et auxiliaire en ABS thermoformé, isolé par polystyrène expansé haute densité, classé B2 selon DIN 4102
• Ventilateur centrifuge à réaction entraîné directement par un moteur multi-vitesses ou moteur électronique commuté brushless
• Grille de soufflage et de reprise en acier RAL 9010 avec diffusion linéaire de type DAP 95 à 4 directions et porte-filtre à pivot
Caractéristiques techniques
• Plage de puissance frigorifique totale : 1,27 à 11 kW
• Plage de puissance de chauffage eau : 1,62 à 14 kW
• Débit d'air : 310 à 1 820 m3/h
• Contenance en eau batterie froide : 0,8 à 4 l
• Contenance en eau batterie chaude : 0,5 à 4 l
• Hauteur de relevage de la pompe de condensats : 0,65 m
• Puissance absorbée moteur cassette ECM : 5 à 108 W
• Puissance absorbée moteur cassette Déco : 25 à 170 W
• Niveau de puissance sonore : 33 à 60 dB(A)
• Niveau de pression sonore : 24 à 52 dB(A)
• Dimensions caisson version 600 x 600 : 575 x 575 x 275 mm
• Dimensions caisson version 800 x 800 : 820 x 820 x 303 mm
• Pression maximum circuit d'eau : 8 bar
• Plage de température d'entrée d'eau : 5 à 90 °C
• Plage de température de l'air ambiant : 6 à 40 °C
• Tension d'alimentation nominale : 230 V 50 Hz
• Puissance batterie électrique Elvira E : 1 500 à 3 000 W
• Hauteur d'installation recommandée : 2,20 à 4 m
