Présentation

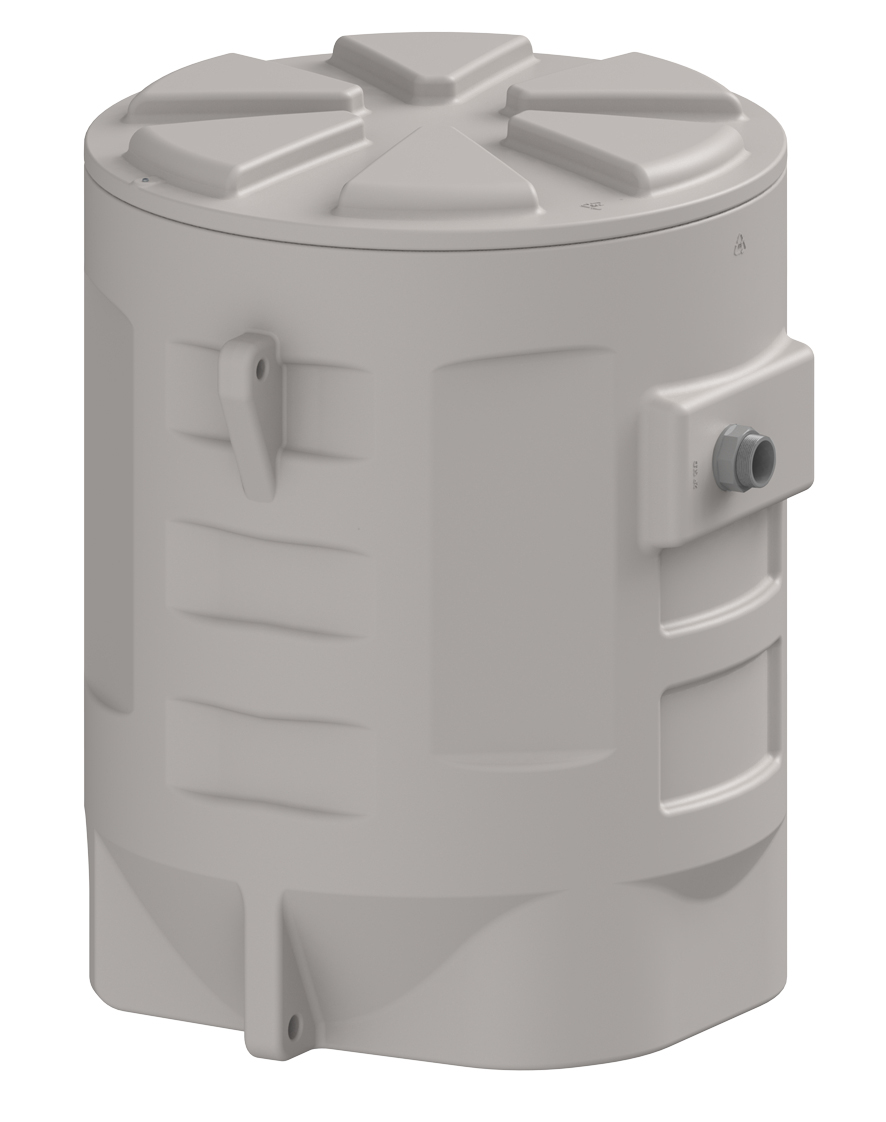

• La station de relevage Sfa Sanifos 390 est conçue pour le relevage des eaux usées de maisons individuelles et de logements collectifs
• Elle intègre une cuve de 390 litres pouvant recevoir une ou deux pompes selon la configuration choisie
• Ce modèle est disponible en versions monophasées ou triphasées avec roue dilacératrice ou roue vortex pour s'adapter aux différents effluents
• La station est livrée avec hydraulique prémontée, vanne d'arrêt'et clapet anti-retour pour simplifier l'installation sur site
• Les versions à deux pompes sont équipées d'un boîtier de commande Smart assurant une surveillance interactive et une gestion optimisée du fonctionnement
Applications
• Relevage des eaux grises et eaux-vannes en habitat individuel en contrebas du réseau d'assainissement
• Evacuation des eaux usées de logements collectifs vers le réseau public lorsque la gravité n'est pas suffisante
• Equipement de locaux techniques, petites copropriétés ou bâtiments tertiaires de petite taille nécessitant une cuve enterrée de 390 litres
Avantages
• Mise en oeuvre simplifiée grâce à une hydraulique prémontée limitant le temps d'installation sur chantier
• Grande flexibilité de raccordement avec quatre zones de perçage permettant d'adapter la position des arrivées
• Large choix de sept configurations combinant mono ou bi-pompe, alimentation monophasée ou triphasée et type de roue dilacératrice ou vortex
• Sécurité renforcée sur les versions à deux pompes grâce au boîtier interactif Smart assurant la surveillance et la gestion alternée
• Possibilité d'augmenter la profondeur d'encastrement avec une rehausse de 40 cm disponible en option
Conception
• Cuve de 390 litres en polyéthylène haute densité assurant une grande résistance mécanique et à la corrosion
• Tuyauterie interne en PVC avec vanne d'arrêt'et clapet anti-retour intégrés en sortie de refoulement
• Trois joints hublot fournis pour entrées de diamètre 50, 75 et 100 mm afin de faciliter le raccordement
• Chaîne et manille en acier inoxydable pour la manutention et le guidage des pompes lors des opérations de maintenance
• Système d'enclenchement par flotteur ou radar selon la version, associé à un coffret de commande Smart sur les modèles à deux pompes
Caractéristiques techniques
• Hauteur manométrique totale max : 17 m
• Débit max : 29 m3/h
• Volume total de la cuve : 390 L
• Volume utile : 105 à 125 L
• Diamètre externe des entrées : 50 à 100 mm
• Diamètre externe de refoulement : 50 à 63 mm
• Diamètre externe de ventilation : 75 mm
• Niveau marche/arrêt : 350/170 mm
• Niveau d'alarme : 570 mm
• Passage libre : 50 mm
• Température max admissible du liquide pompé sur 5 min : 70 °C
• Hauteur de FEA min : 325 mm
• Hauteur de FEA max : 670 mm
• Hauteur de FEA max avec rehausse : 1070 mm
• Poids du colis : 100 à 115 kg
