Station de relevage pour eaux usées avec cuve 400 litres
Speroni DRAINBOX 400-SQ 25-1,5

Présentation

• La station de relevage Speroni DRAINBOX 400-SQ 25-1,5 est conçue pour la collecte et le relevage d'eaux pluviales ou d'eaux usées domestiques vers un niveau plus élevé

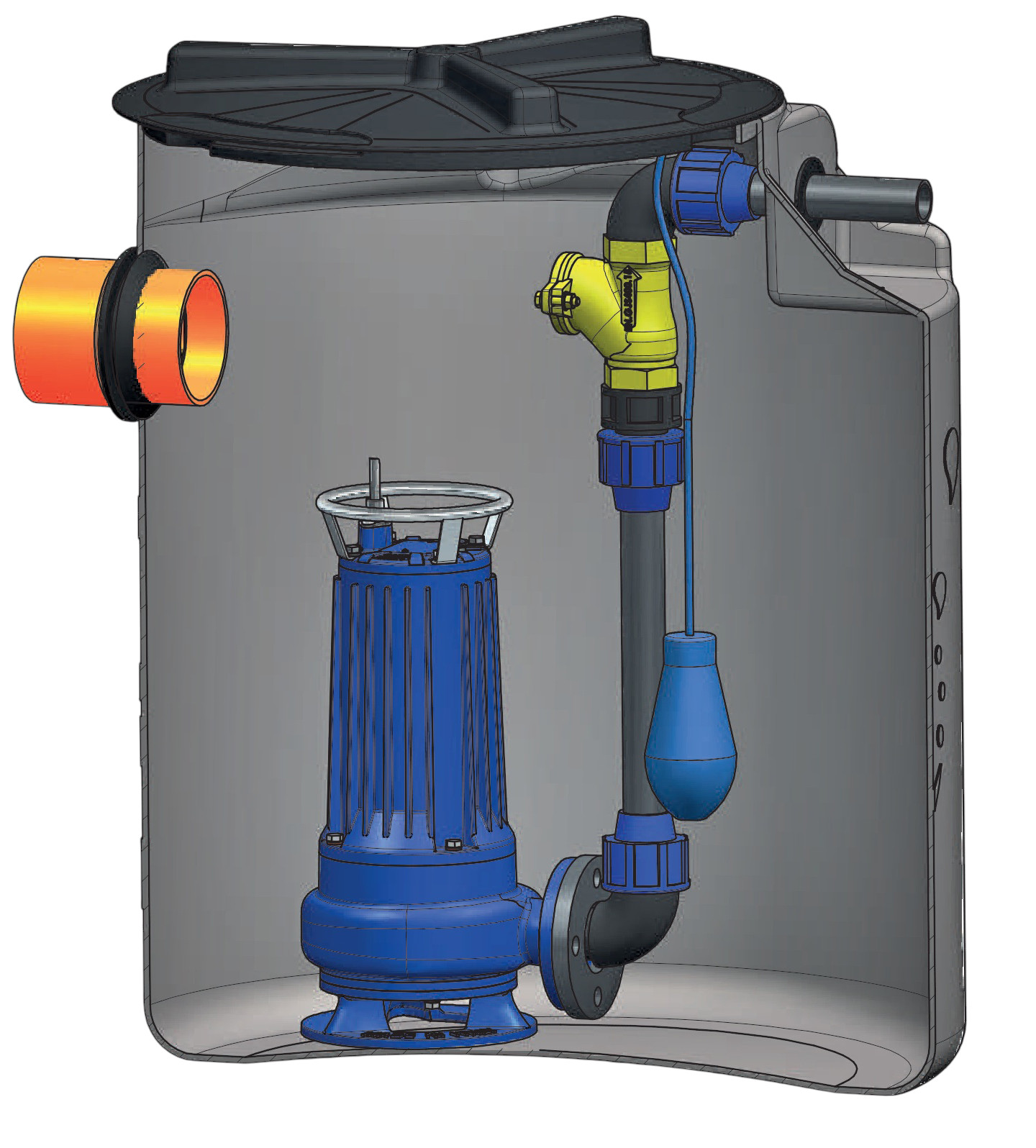

• Elle intègre une cuve en polyéthylène de 400 litres équipée d'un système de pompage complet avec tubage de refoulement et accessoires hydrauliques
• Ce modèle est fourni avec une électropompe submersible triphasée adaptée aux eaux chargées et pilotée par un coffret électrique
• Sa conception permet une installation en aval d'installations sanitaires domestiques lorsque l'évacuation gravitaire n'est pas possible
• Le système offre une solution compacte et prête à l'emploi pour les applications résidentielles ou assimilées

Applications

• Relevage d'eaux usées domestiques en sortie de logements individuels ou collectifs
• Collecte et évacuation d'eaux pluviales provenant de sous-sols, garages ou locaux enterrés
• Installation en aval de réseaux de drainage lorsque la pente naturelle est insuffisante
• Relevage vers un collecteur public ou une fosse toutes eaux située à une cote supérieure
• Utilisation dans les petites installations tertiaires nécessitant une station de relevage compacte

Avantages

• Cuve de 400 litres en polyéthylène assurant une grande capacité de stockage et une bonne résistance mécanique
• Électropompe submersible pour eaux chargées permettant le transfert fiable d'effluents domestiques
• Coffret électrique triphasé inclus pour un pilotage et une protection centralisés de la pompe
• Système de commande par flotteur avec long câble pour un réglage aisé des niveaux de marche et d'arrêt
• Présence d'une vanne de non-retour à bille limitant les risques de retour d'eau dans la cuve après'arrêt du pompage

Conception

• Cuve de stockage en polyéthylène d'une capacité de 400 litres avec couvercle non carrossable
• Électropompe submersible triphasée pour eaux chargées intégrée dans la station
• Coffret de commande électrique triphasé dédié à l'alimentation et à la protection de la pompe
• Flotteur de niveau équipé d'un câble de 10 mètres pour la détection automatique des niveaux d'eau
• Vanne de non-retour à bille de diamètre nominal 2"½ montée sur la conduite de refoulement
• Possibilité d'ajouter un kit de rehausse de 30 cm pour installer le réservoir à une plus grande profondeur
• Option de kit de signalisation acoustique et lumineuse pour alarme de niveau haut
• Composants hydrauliques et mécaniques dimensionnés pour le transfert d'eaux usées domestiques

Caractéristiques techniques

• Type de station : station de relevage pour eaux usées et eaux pluviales
• Capacité de la cuve : 400 litres
• Matériau de la cuve : polyéthylène
• Tension d'alimentation pompe : 400 V triphasé
• Fréquence d'alimentation : 50 Hz
• Puissance absorbée P1 : 1750 W
• Intensité nominale : 3,2 A
• Indice de protection pompe : IP 68
• Classe d'isolation moteur : classe F
• Diamètre de refoulement hydraulique : 2"½
• Type de fluide pompé : eaux usées domestiques et eaux chargées
• Type de pompe intégrée : électropompe submersible pour eaux chargées
• Kit de rehausse disponible : 30 cm en option
• Kit de signalisation acoustique et lumineuse : disponible en option
• Hauteur max (HMT) : 13 m
• Débit max : 36 m3/h
