Présentation

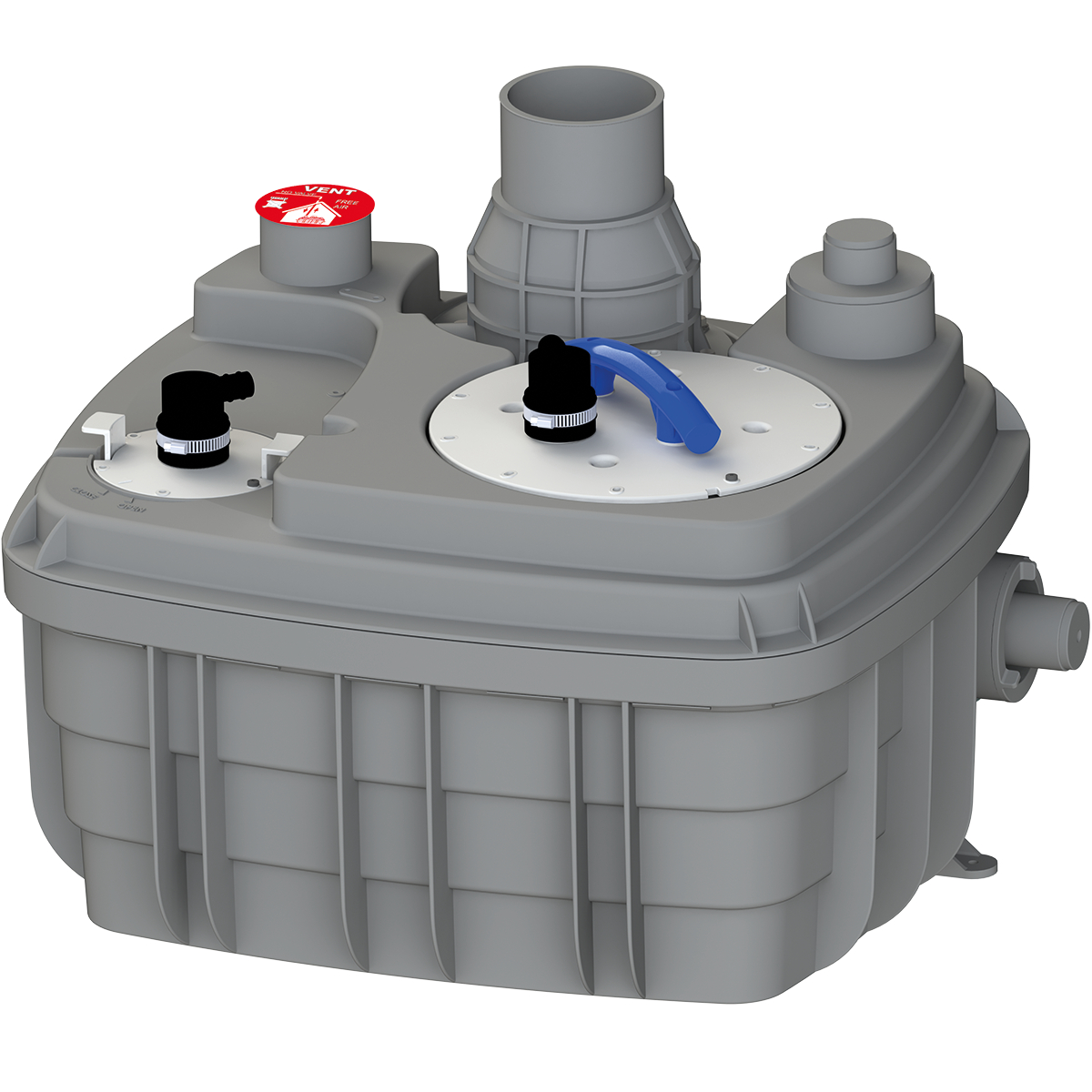

• La station de relevage Sfa SANICUBIC 1 VX L est conçue pour le relevage des eaux grises et des eaux-vannes de pavillons ou de petits locaux commerciaux
• Elle est équipée d'une pompe dotée d'une roue vortex permettant le passage libre des particules jusqu'à 50 mm
• Ce modèle intègre un coffret de commande classique avec alarme sonore et visuelle pour une surveillance sécurisée
• Sa conception permet un accès direct et sécurisé à la pompe et aux capteurs de niveau pour faciliter les opérations de maintenance
• Le système est prévu pour être posé directement au sol afin de simplifier l'installation dans les locaux techniques
Applications
• Relevage des eaux usées domestiques dans les pavillons individuels
• Relevage des eaux grises et des eaux-vannes dans les petits locaux commerciaux
• Installation en sous-sol ou en local sans évacuation gravitaire vers l'égout
Avantages
• La pose directe au sol réduit fortement la complexité d'installation et les travaux de génie civil
• L'accès direct et sécurisé à la pompe facilite les opérations de contrôle et de maintenance
• Le coffret de commande déporté inclus assure une gestion centralisée et une alarme sonore et visuelle en cas d'anomalie
• La roue vortex avec passage libre de 50 mm limite les risques de colmatage par les particules solides
• La possibilité d'ajouter une alarme filaire permet une surveillance de la station depuis une autre pièce
Conception
• Cuve en polypropylène renforcé de fibres de verre pour une bonne résistance mécanique
• Corps de pompe et corps moteur en polyamide renforcé de fibres de verre pour une haute durabilité
• Roue en polyphénylène oxyde renforcé de fibres de verre de type vortex pour le passage des eaux chargées
• Enclenchement pneumatique du démarrage de la pompe pour une détection fiable du niveau
• Indice de protection IP68 pour une protection maximale des éléments électriques
Caractéristiques techniques
• Tension d'alimentation : 220-240 V
• Fréquence : 50-60 Hz
• Puissance absorbée P1 : 2000 W
• Puissance restituée P2 : 1400 W
• Volume total de la cuve : 60 L
• Volume utile : 21 L
• Niveau marche arrêt : 165/95 mm
• Niveau d'alarme : 235 mm
• Passage libre : 50 mm
• Diamètre extérieur des entrées : 40-50-100-110-125 mm
• Diamètre extérieur du refoulement : 90-110 mm
• Diamètre extérieur de ventilation : 75 mm
• Température max admissible du liquide pompé : 70 °C
• Poids du colis : 34.5 kg
• Indice de protection : IP68
• Code usine : CUBIC1XLVXL
• Hauteur manométrique totale max : 13.5 m
• Débit max : 40 m3/h
