Présentation

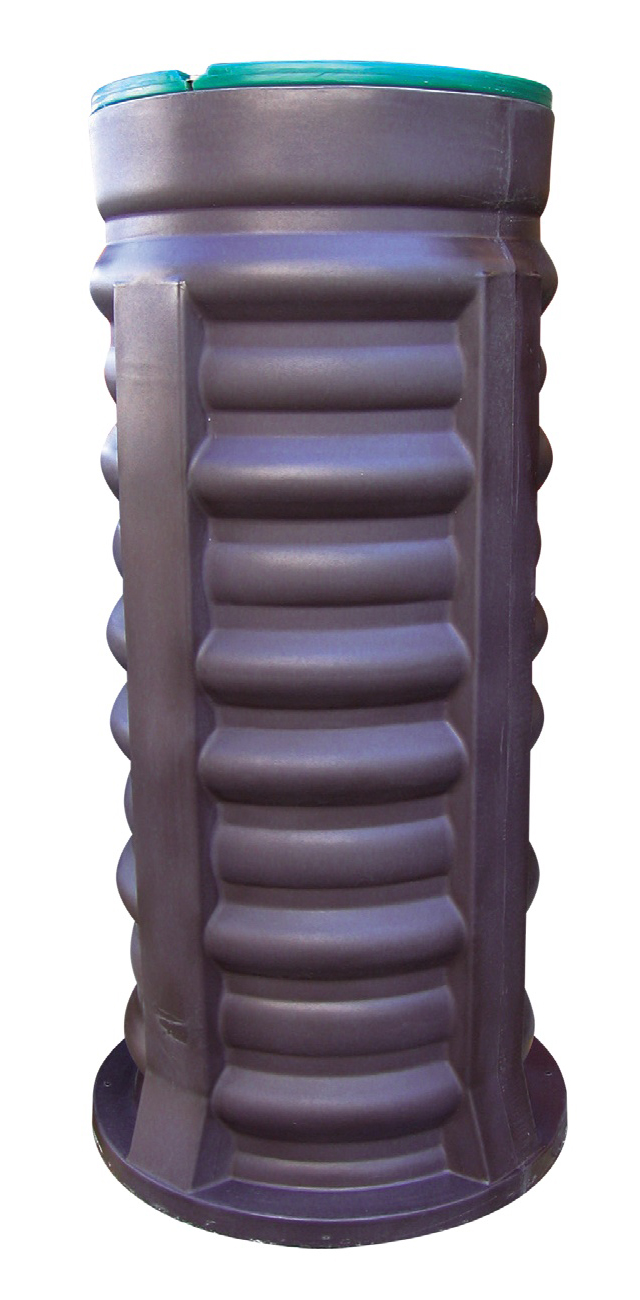

• Le poste de relevage Mr Pompes SK23/16 est conçu pour le relevage enterré des eaux usées domestiques, eaux claires et eaux pluviales. Équipé de deux pompes avec pied d'assise, il assure un fonctionnement sécurisé et une grande continuité de service. Sa cuve en polyéthylène haute densité de 650 litres est traitée contre les ultraviolets pour une durabilité optimale. Le système intègre un coffret de commande avec alarme pour la protection et la surveillance de l'installation
Applications
• Relevage des eaux usées chargées dans l'habitat individuel ou collectif
• Relevage des eaux claires et eaux pluviales en zones enterrées
• Protection contre les remontées de nappe phréatique avec ancrage sur dalle
• Postes de relevage pour équipements neufs ou rénovation de réseaux gravitaires existants
Avantages
• Sécurité renforcée grâce à la présence d'une pompe de secours et d'une alternance automatique des pompes
• Maintenance facilitée par les pieds d'assise, les barres de guidage inox et l'accès par couvercle vissé
• Fiabilité accrue avec cuve monobloc en polyéthylène haute densité traitée anti-UV et accessoires en matériaux résistants
• Installation adaptable grâce aux entrées supplémentaires possibles et aux options de rehausse et panier dégrilleur
• Surveillance aisée de l'installation grâce au coffret électrique avec alarme visuelle et sonore
Conception
• Cuve en polyéthylène haute densité traitée anti-UV de 650 litres
• Anneau d'ancrage moulé dans la masse diamètre 800 mm pour lestage
• Deux perçages de diamètre 10 mm sur l'anneau d'ancrage pour fixation sur la dalle
• Couvercle à poser en polyéthylène haute densité vert gazon fixé par trois vis inox
• Joint plat assurant l'étanchéité sous le couvercle
• Fil d'eau d'arrivée percé sur demande avec joint à lèvre de diamètre 100 mm passe cloison fourni
• Fil d'eau de sortie diamètre 63 mm percé à -0,35 m du terrain naturel en standard
• Partie supérieure diamètre 660 mm compatible avec les tampons fonte standard
• Quatre méplats de 140 mm répartis tous les 90 degrés pour entrées supplémentaires
• Tuyauterie interne en PVC pression diamètre extérieur 63 mm (DN 50)
• Deux pieds d'assise fonte DN 50 avec quatre barres de guidage inox
• Deux clapets à boule PVC Socla DN 50 et deux vannes PVC DN 50
• Traversée de paroi de sortie de poste filetage 2"1/2
• Traverse de fixation avec chaînes et manilles inox pour levage des pompes
• Possibilité d'équiper le poste avec pompes Vortex ou dilacératrices
Caractéristiques techniques
• Norme de conception : EN 12050-1
• Hauteur enterrée : 1,60 m
• Capacité de cuve : 650 litres
• Nombre de pompes : 2
• Diamètre nominal de passage hydraulique : DN 50
• Diamètre tuyauterie de refoulement : 63 mm extérieur
• Fil d'eau d'arrivée : niveau variable selon configuration, fil d'eau d'arrivée standard entre -0,6 et -0,9 m du terrain naturel
• Fil d'eau de sortie : -0,35 m du terrain naturel en standard
• Diamètre partie supérieure : 660 mm
• Diamètre anneau d'ancrage : 800 mm
• Matériau de la cuve : polyéthylène haute densité traité anti-UV
• Matériau des clapets : PVC avec boule, marque Socla, DN 50
• Matériau des vannes : PVC DN 50
• Matériaux de guidage : barres et visserie en inox
• Type de pompes compatibles : Vortex ou dilacératrices avec pied d'assise
• Hauteur max : 30 m
• Débit max : 30 m3/h
