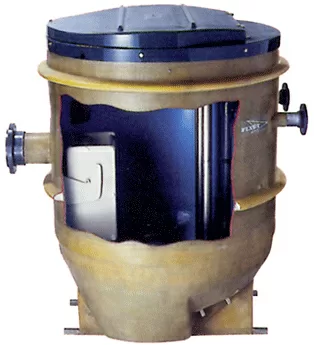

Module de relevage pour eaux usées collectives
Flygt (Xylem) TOP 50

Présentation
• Relevage des eaux usées chargées enprovenance de lotissements, d’ensembles collectifs ou d’égouts dans le cadre d’une utilisation spécifique lieux publics

Conception
• Cuve : polyester fibres de verre
• Regard : polyester
• Tuyauterie : P.V.C. ou inox
• Vannes et clapets : fonte peinture époxy
• Pied d’assise : fonte peinture époxy
• Barres de guidage : acier galva/inox
• Traverse : inox
• Grille anti-chute : inox
• 1 ou 2 pompes submersibles
• 2 à 4 régulateurs de niveau ENM10
• 1 tuyauterie de refoulement du Ø 2’’ auØ 6’’ avec brides, clapets A/R, vannesmontés dans le regard externe
• 1 sortie lisse
• 1 ou 2 pieds d’assise inclinés de DN50 àDN150 avec barres de guidage, 2 chaîneset 4 manilles,
• 1 coffret électrique
• 1 cuve Ø de 0,8 à 1,6 m, avec fondautonettoyant TOP, renfort de fond,système d’ancrage, oreilles de levage etcouvercle en 2 parties sur charnière avec cadenas
• Regard externe et couvercle

Caractéristiques techniques
• Alimentation : triphasée et monophasée 50 Hz
• Puissance : de 0,75 à 15 kW
• Température du liquide pompé : de 0°Cà +40°C (avec pompe totalement immergée)
• Liquides contenant des solides en suspension : jusqu'à 150 mm
• Longueur câble : 10 m de câble
• Type de pompe : séries 3000
• Hauteur max (HMT) : 33 m
• Débit max : 415 m3/h
