Présentation
• Le poste de relevage Mr Pompes SK10 est conçu pour l'évacuation et le pompage des eaux usées domestiques ou collectives avec deux pompes en fonctionnement alterné ou simultané. Équipé de cuves en matériaux composites haute résistance, il s'adapte aux poses enterrées en zone inondable ou non. Ce modèle bi-pompes est configuré sur mesure selon les besoins hydrauliques et le cahier des charges du chantier. Sa conception légère et robuste facilite la manutention, la mise en place et la maintenance. Le système peut intégrer une armoire électrique de commande et de télésurveillance pour une exploitation sécurisée
Applications
• Postes de relevage d'eaux usées pour lotissements, résidences et immeubles collectifs
• Relevage d'effluents dans usines, zones industrielles et parcs d'activités
• Stations de pompage enterrées sous espace vert ou sous chaussée en zone inondable ou non
• Postes de relevage pour aires d'accueil, campings et sites tertiaires
• Installations sur-mesure répondant aux cahiers des charges des compagnies des eaux
Avantages
• Excellent rapport poids sur résistance grâce aux matériaux composites et au procédé d'enroulement filamentaire
• Durée de vie optimisée avec des matériaux imputrescibles et des fonds renforcés
• Installation simplifiée par le faible poids de la structure et le montage usine des équipements hydrauliques
• Flexibilité de configuration avec large choix de diamètres, hauteurs et options d'équipement
• Sécurité d'exploitation renforcée par les accessoires anti-chute, dispositifs anti-bélier et systèmes de télésurveillance
Conception

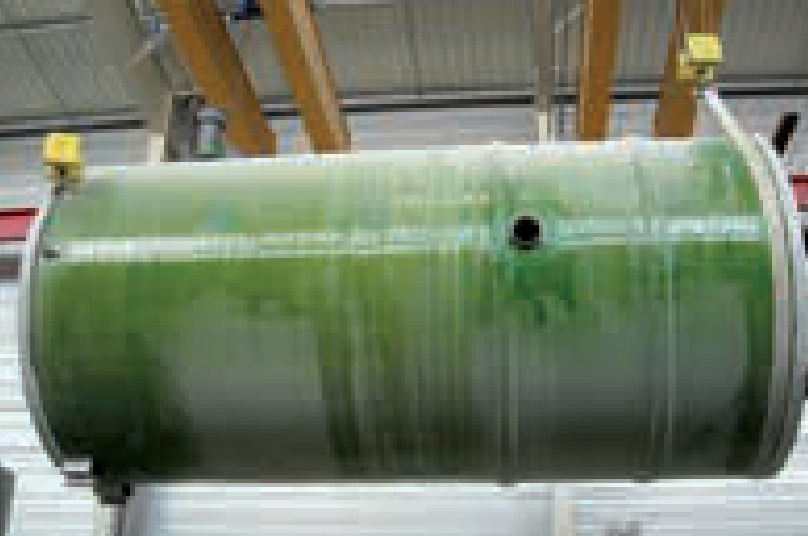

• Cuve cylindrique en matériaux composites réalisée par enroulement filamentaire pour des caractéristiques mécaniques élevées
• Fonds réalisés par projection simultanée avec renforts en nids d'abeilles et barres en acier galvanisé
• Diamètres de cuve disponibles de 1 m à 2,90 m pour une adaptation à chaque projet
• Hauteur standard de 1,5 m à 6 m avec autres hauteurs possibles sur demande
• Équipement bi-pompes ou plus avec pieds d'assise, barres de guidage et chaînes de levage inox
• Canalisations internes en PVC pression PN 16 ou en inox 304 L ou 316 L en option
• Manchon d'entrée standard de diamètre 160, 200, 250 ou 300 mm avec autres diamètres possibles
• Possibilité de plancher intermédiaire, formes de pentes spécifiques et panier dégrilleur avec rail de guidage
• Options de couvercles pour pose sous espace vert, sous dalle béton ou couvercle articulé en deux parties
• Intégration possible de regard à vannes accolé ou séparé et de dalle béton de 250 ou 400 KN
Caractéristiques techniques
• Type de poste : relevage eaux usées bi-pompes enterré
• Diamètre de cuve : de 1 m à 2,90 m selon configuration
• Hauteur de cuve : de 1,5 m à 6 m en standard, autres sur demande
• Matériau de cuve : composites avec procédé d'enroulement filamentaire
• Renforts de fond : nids d'abeilles et barres en acier galvanisé
• Nombre de pompes : 2 pompes ou plus selon étude de projet
• Guidage des pompes : barres de guidage inox 304 L ou 316 L par pompe
• Canalisations de refoulement : PVC PN 16 ou inox 304 L ou 316 L en option
• Raccord d'entrée : manchon de diamètre 160, 200, 250 ou 300 mm
• Capteurs de niveau : flotteurs ou sonde piézométrique suivant configuration
• Accessoires hydrauliques : clapets à boule en fonte revêtue époxy et vannes opercule caoutchouc
• Chaînes de levage : inox 304 L avec manilles pour pompes jusqu'à 150 kg
• Équipements de sécurité : grille anti-chute, dispositif anti-bélier et système anti H2S en option
• Commande et protection : armoire électrique polyester avec protections moteurs et automatisme
• Surveillance à distance : télégestion SOFREL et relai GSM disponibles en option
