Présentation

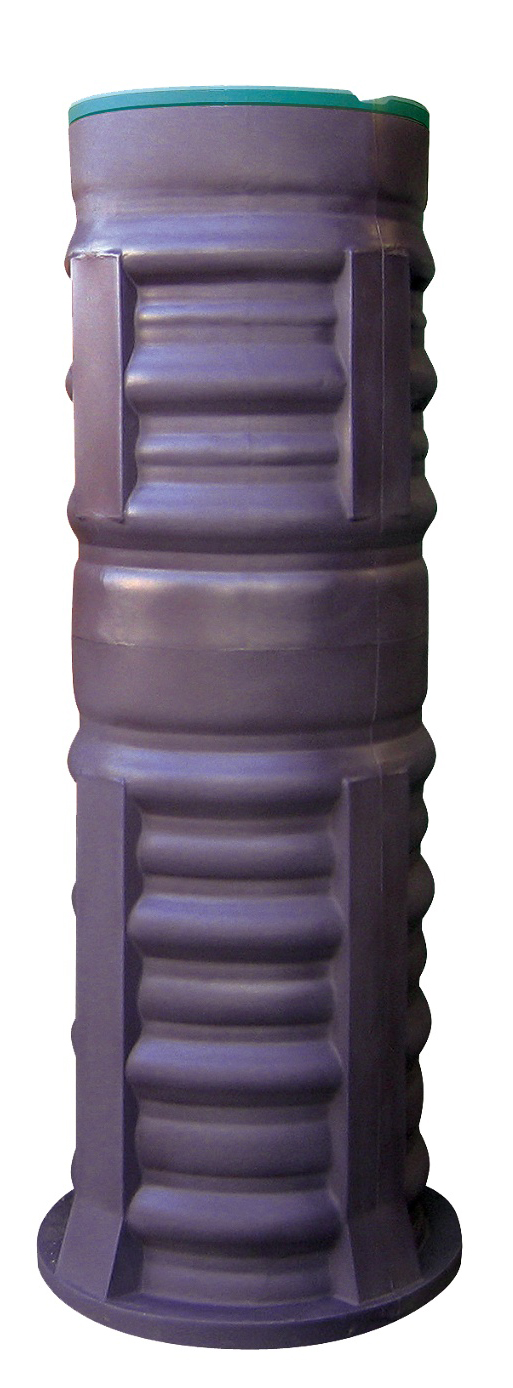

• Le poste de relevage Mr Pompes SK23/21 EVO est conçu pour le relevage des eaux usées domestiques et collectives en installation enterrée. Équipé de deux pompes de relevage et d'un coffret de commande avec alarme, il assure un fonctionnement sécurisé même en cas de forte sollicitation. Sa conception en cuve polyéthylène haute densité traitée anti-UV garantit une grande robustesse et une parfaite étanchéité dans le temps. Le système offre un volume utile de 810 litres et une hauteur de cuve de 2,10 m pour répondre aux besoins de plusieurs habitations ou locaux tertiaires. Ce modèle est conforme à la norme européenne EN 12050-1 pour le relevage des eaux usées
• Ce modèle intègre d'origine une pompe de secours en alternance pour sécuriser l'installation en cas d'incident sur une des pompes principales
• Le coffret électrique de protection et de commande gère l'alternance des pompes, la protection magnéto-thermique et l'alarme sonore et visuelle
• La géométrie de la cuve et la présence de pieds d'assise permettent un guidage précis des pompes et facilitent les opérations de maintenance
• La compatibilité avec des accessoires tels qu'une rehausse de 250 mm ou un panier dégrilleur offre une adaptation aisée aux contraintes de chantier
Applications
• Relevage des eaux usées chargées en habitat individuel et collectif jusqu'à 15 équivalents habitants
• Evacuation des eaux claires et eaux pluviales en zones résidentielles ou tertiaires
• Relevage des effluents de sanitaires et douches pour salles de sport ou équipements collectifs
• Gestion des eaux usées de restaurants, aires de lavage et locaux techniques nécessitant un poste enterré
• Relevage des eaux usées de petits immeubles de bureaux, petites écoles et bâtiments similaires
Avantages
• Sécurisation de l'installation grâce à une configuration deux pompes avec alternance et secours automatique
• Fonctionnement fiable et conforme à la norme européenne EN 12050-1 pour les postes de relevage d'eaux usées
• Grande capacité de 810 litres offrant une importante autonomie de stockage avant démarrage des pompes
• Maintenance facilitée par les pieds d'assise avec barres de guidage inox et les chaînes de levage
• Polyvalence d'installation grâce aux entrées supplémentaires possibles et aux options rehausse et panier dégrilleur
• Surveillance optimisée par un coffret de commande avec alarme visuelle et sonore
Conception
• Cuve en polyéthylène haute densité traitée anti-UV d'une capacité de 810 litres
• Anneau d'ancrage moulé dans la masse de diamètre 800 mm permettant le lestage en présence de nappe phréatique
• Deux trous de diamètre 10 mm dans l'anneau d'ancrage pour la fixation sur la dalle béton
• Couvercle à poser en polyéthylène haute densité vert gazon fixé par trois vis inox
• Etanchéité assurée par un joint torique entre le couvercle et la cuve
• Fil d'eau d'arrivée percé sur demande avec joint à lèvre de diamètre 100 mm passe cloison fourni
• Fil d'eau de sortie de diamètre extérieur 63 mm percé à -0,35 m du terrain naturel en face de l'entrée en standard
• Partie supérieure de diamètre 660 mm compatible avec les tampons fonte standard de voirie légère
• Quatre méplats de 140 mm répartis tous les 90° sur la hauteur de la cuve autorisant des entrées supplémentaires
• Tuyauterie intérieure en PVC pression de diamètre extérieur 63 mm pour raccordement en DN 50
• Pied d'assise en fonte DN 50 avec barres de guidage inox pour positionnement des pompes
• Clapet à boule en PVC Socla DN 50 et vanne PVC DN 50 montés en standard
• Traversée de paroi en sortie de poste en filetage 2"1/2
• Traverse de fixation, chaînes et manilles en inox pour levage et guidage des pompes
• Poste livré avec notice de mise en service, joints de diamètre 50 et 100 mm et colliers d'électricien
Caractéristiques techniques
• Norme de conception : EN 12050-1
• Nombre de pompes installées : 2
• Volume de la cuve : 810 litres
• Hauteur de la cuve : 2,10 m
• Fil d'eau d'arrivée standard FEA : -1,25 m du terrain naturel selon version
• Fil d'eau de sortie standard : -0,35 m du terrain naturel en face de l'entrée
• Diamètre nominal de refoulement : DN 50
• Diamètre extérieur de la tuyauterie intérieure : 63 mm
• Diamètre de la partie supérieure de cuve : 660 mm compatible tampon fonte
• Diamètre de l'anneau d'ancrage : 800 mm avec deux trous de diamètre 10 mm
• Matériau de la cuve : polyéthylène haute densité traité anti-UV
• Matériau des barres de guidage et chaînes : inox
• Type de pompes installées : pompes VS50L avec roue Vortex et condensateur externe selon version
• Coffret de commande : modèle RS2524 avec alternance automatique des pompes
• Equipement de détection : un flotteur de commande, deux niveaux FLOTEC avec 10 m de câble et un flotteur d'alarme OLYMPIC avec 10 m de câble
• Hauteur max : 13 m
• Débit max : 32 m3/h
