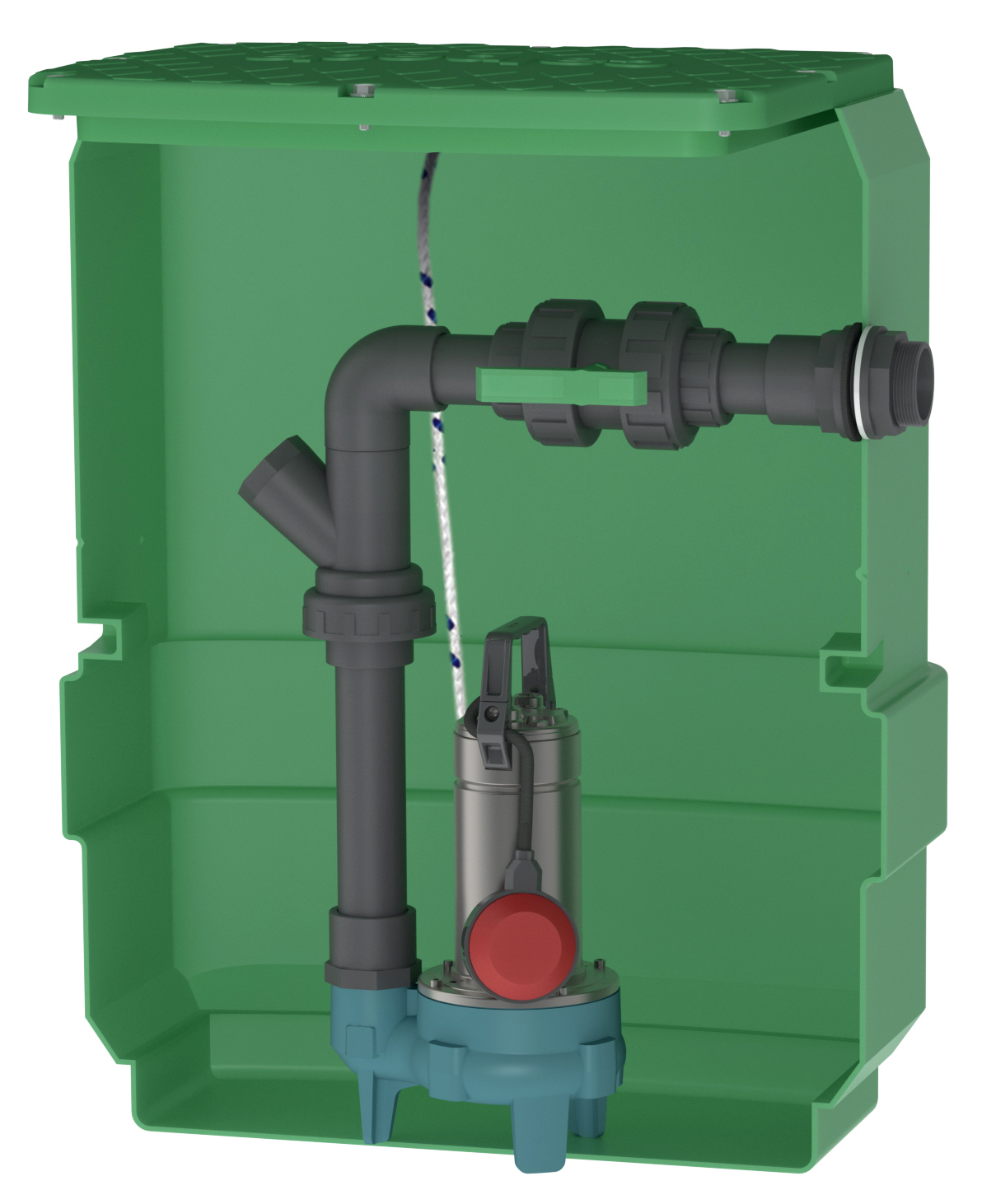

Poste de relevage pour eaux chargées
Calpeda CAL170 GQSM 40-9 (FF9400410000)

Présentation
• Poste de relevage pour eaux chargées
• Livré monté prêt à poser. Conforme aux prescriptions de la norme européenne 12050-2

Avantages
• Couvercle étanche avec fermeture 12 points à vis TH
• Passage 40 mm
• Livré avec 10 m de câble

Conception
• 1 cuve enterrable en polyéthylène très résistant
• Hauteur 790mm. Volume 170 litres
- Température maxi d’utilisation : + 35°C
• 1 pompe de relevage spéciale eau chargée (roue vortex - passage 40 mm) livrée avec 10 m de câble + 1 flotteur réglable pour marche/arrêt
• 1 vanne d’arrêt avec raccord union pour la maintenance en PVC Ø 50
• 1 passage de paroi en PVC Ø 50 x 1“1/2 pour le raccordement du refoulement
• 1 clapet à boule spécial eaux usées en PVC Ø 50
• 1 tuyauterie rigide (intérieur) en PVC Ø 50.
• 1 corde de sécurité Ø 6
• 2 presse-étoupes pour le passage de câbles : 1 pour l’alimentation électrique de la pompe, et 1 pour le câble de flotteur alarme trop-plein (option)

• Poids net de la cuve CVS 170 nue : 15 kg
• Poste livré avec la pompe : GQSM 40-9 (0.45 kW - 4.5A) avec 10 m de câble
• Poids du poste avec la pompe : 28 kg - Référence : CAL170 GQSM 40-9

Pompe utilisée
• GQSM 40-9

• Pompe de relevage à roue vortex. Pour eau chargée. Corps de pompe et turbine en fonte cataphorèse
• Moteur et arbre en inox 304. Double garniture mécanique en céramique d’alumine/carbone dur/NBR, dans chambre à huile. Moteur à sec 2900 tours/minute (service continu)
• Bobinage à triple imprégnation résistant à l’humidité
• Isolation classe F - Protection IP X8 - Ipsotherme et condensateur intégrés sur version monophasée
• Température du liquide jusqu’à + 35°C. Profondeur d’immersion : Mini : 200 mm / Maxi : 5 mètres
• Valeur de PH entre 6 et 11
• Livrée avec câble d’alimentation : HO7RNF 3G1 mm2 longueur 10 mètres en version monophasée

Caractéristiques techniques
• Passage : 40 mm
• Volume du poste max : 170 litres
• Hauteur max (HMT) : 9,3 m
• Débit max : 21 m3/h
