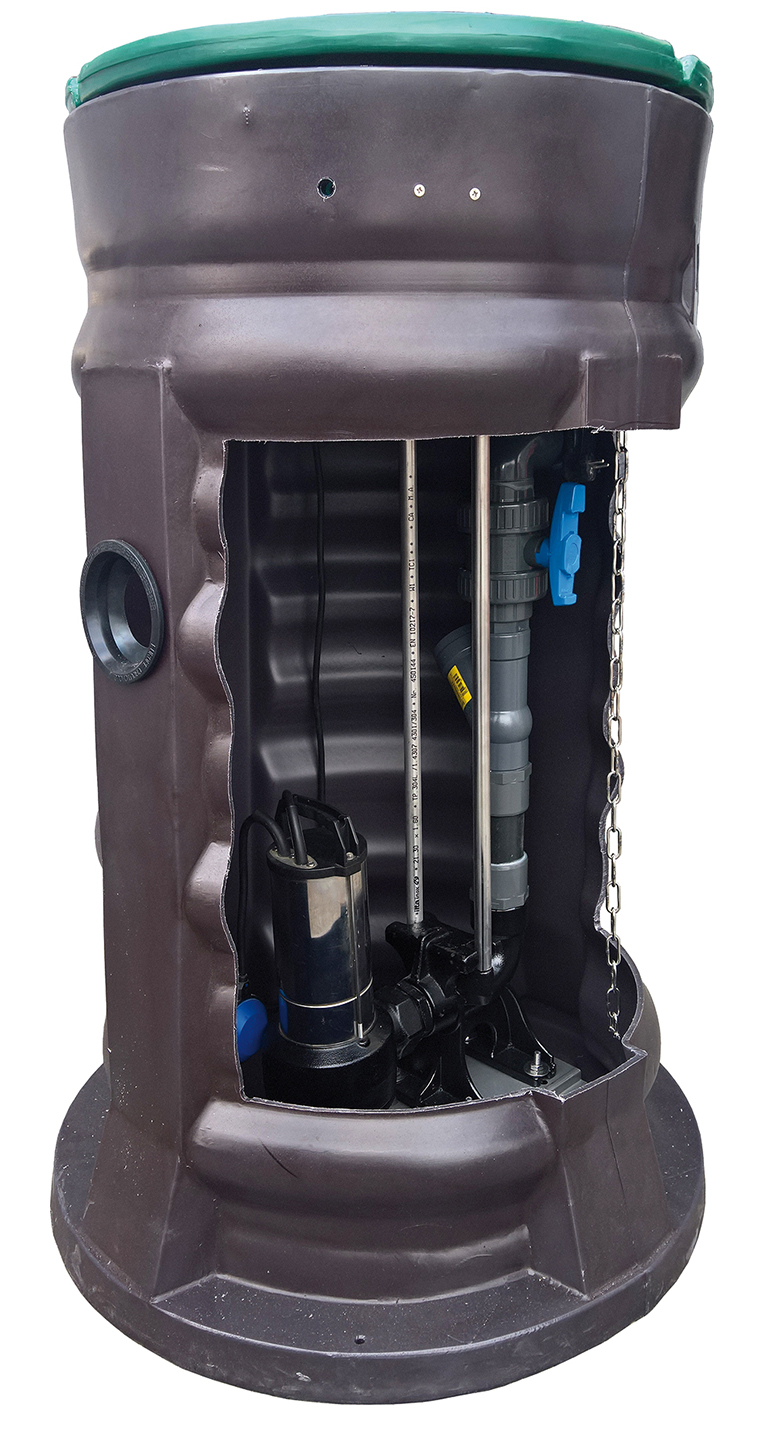

Poste de relevage eaux usées avec pied d'assise
Mr Pompes SK3/09 PA

Présentation

• Le poste de relevage Mr Pompes SK3/09 PA est conçu pour la collecte et le relevage des eaux usées domestiques et assimilées vers un réseau gravitaire ou sous pression. Équipé d'une cuve de grand diamètre et d'une canalisation adaptée, il produit assure une évacuation fiable des effluents. Ce modèle est proposé en versions pré-équipées avec pompe ou en version pré-équipée sans pompe ni coffret pour une adaptation sur mesure. Sa conception avec pied d'assise facilite l'installation, la maintenance et le remplacement de la pompe de relevage. Le système est particulièrement adapté aux installations individuelles ou petits collectifs nécessitant un volume tampon de sécurité

Applications

• Relevage des eaux usées domestiques dans les habitations individuelles
• Relevage des effluents dans petits immeubles, locaux tertiaires ou commerciaux
• Equipement de bâtiments en contrebas du réseau d'égout public
• Mise en place de postes de relevage complets avec ou sans pompe intégrée
• Rénovation ou extension d'installations d'assainissement existantes

Avantages

• Volume de stockage optimisé pour sécuriser le relevage des eaux usées
• Large gamme de versions avec ou sans pompe pour s'adapter à chaque configuration
• Installation facilitée grâce au pied d'assise intégré pour les modèles PA
• Compatibilité avec des pompes à passage libre important pour limiter les risques de colmatage
• Possibilité d'ajouter des accessoires de réhausse et de couvercle pour adapter la pose sur site

Conception

• Cuve cylindrique de diamètre utile 700 mm pour une capacité de 320 litres
• Version avec pied d'assise pour faciliter l'ancrage et le positionnement de la pompe
• Raccordement de refoulement en diamètre extérieur 63 mm pour les modèles équipés
• Configurée pour une seule pompe de relevage eaux usées
• Pré-équipement possible sans pompe ni coffret pour intégration sur mesure dans une installation existante

Caractéristiques techniques

• Nombre de pompes : 1
• Diamètre utile de la cuve : 700 mm
• Capacité de stockage : 320 litres
• Diamètre de canalisation de refoulement : 63 mm
• Version SK3/09 PA DN50 NU : pré-équipé sans pompe ni coffret
• Versions équipées : pompes type F 50.37.1A, F 50.75.1A, F 50.110.1A, F 50.150.1A
• Passage libre des pompes équipées : 50 mm
• Intensité électrique selon pompe : de 4,2 A à 9,8 A
• Poste de relevage livré sans pied d'assise pour versions SI et avec pied d'assise pour versions PA
• Accessoires disponibles : réhausse de 250 mm, couvercle de remplacement, raccord à coller pour refoulement PEHD diamètre 63 mm
• Poste de relevage prévu pour pose enterrée ou en fosse adaptée
• Conception pour fonctionnement avec coffret de commande et protection adapté à la pompe sélectionnée
• Facteur d'enfouissement FEA : -0,3 m selon tableau constructeur
• Hauteur max : 15 m
• Débit max : 30 m3/h
