Présentation

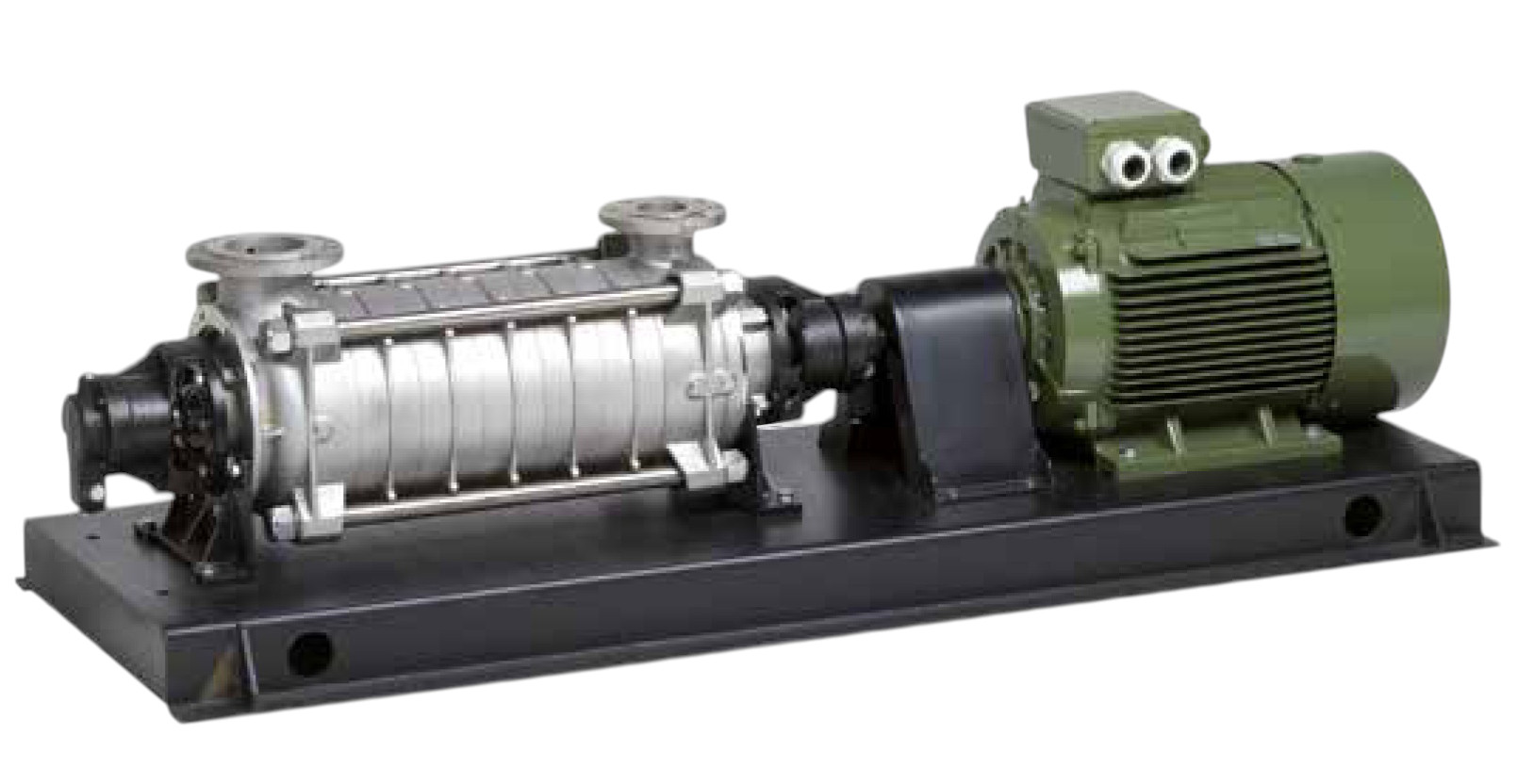

• La pompe Saer TM-TMB-TMV est conçue pour le pompage d'eau claire ou légèrement chargée dans des installations nécessitant de hauts niveaux de pression
• Elle fait partie d'une gamme de pompes centrifuges multistades à axe horizontal ou vertical, avec aspiration axiale ou radiale selon la configuration choisie
• Sa construction robuste en fonte, fonte sphéroïdale ou acier inoxydable permet une utilisation intensive dans des environnements industriels exigeants
• La conception hydraulique optimisée par calcul numérique garantit des rendements élevés sur une large plage de débits et de hauteurs manométriques
• Le système d'équilibrage des efforts axiaux et les paliers dimensionnés assurent un fonctionnement silencieux et une longue durée de vie
Applications
• Alimentation d'eau potable et surpression dans les réseaux de distribution municipaux et industriels
• Stations de pompage pour irrigation agricole, enneigement artificiel et réseaux d'arrosage sous pression
• Alimentation de chaudières, reprise de condensats et circuits de chauffage ou de refroidissement
• Installations de lavage haute pression, process industriels et unités de dessalement
• Transfert d'eau dans les centrales électriques, l'industrie pétrochimique et les usines de traitement
Avantages
• Large plage de fonctionnement couvrant des débits d'environ 20 à 850 m3/h et des hauteurs pouvant dépasser 500 m selon les versions
• Choix étendu de matériaux mouillés, de la fonte grise à l'acier inoxydable AISI 316 ou Duplex, pour s'adapter aux différents fluides pompés
• Nombreuses configurations de montage TM, TMB, TMV et TMS permettant une intégration aisée dans les installations neuves ou existantes
• Entretien facilité grâce aux bagues d'usure remplaçables, aux garnitures mécaniques standardisées et aux paliers accessibles
• Certifications disponibles pour l'eau potable et conformité aux normes internationales de performance et de rendement
Conception
• Hydraulique multistade avec corps de stade et diffuseurs munis d'anneaux d'usure interchangeables pour protéger les pièces principales
• Arbre en acier inoxydable AISI 431, AISI 630 ou Duplex avec chemisage anti-usure pour résister aux efforts de flexion-torsion
• Corps d'aspiration et de refoulement en fonte EN-GJL-250, fonte sphéroïdale EN-GJS-500 ou acier inoxydable AISI 316 selon les configurations
• Flasques d'aspiration généralement en PN16 et brides de refoulement en PN40 ou PN63 pour accepter des pressions de service élevées
• Équilibrage des charges axiales par tambour d'équilibrage, perçages dans les roues et tube de retour interne
Caractéristiques techniques
• Débit min-max : 20-850 m3/h selon les tailles de corps
• Hauteur à débit nul : 80-642 m selon les modèles et la vitesse
• Pression de service max : 40-63 bar à 20°C
• Puissance moteur installable : 3-900 kW suivant la configuration
• Température du liquide pompé : -15 à 120 °C
• Contenu max en solides : 65 g/m3
• Temps de fonctionnement à vanne fermée : 2 min
• Vitesses de rotation disponibles : 1500-3600 tr/min
• Diamètre nominal refoulement : DN40 à DN250 mm
• Diamètre nominal aspiration : DN65 à DN250 mm
• Classe de rendement moteur : IE2 selon IEC 60034-30
• Indice de protection moteur : IP55
• Brides de refoulement : PN40 ou PN63
• Nombre d'étages hydrauliques : 2 à 14 suivant les versions
