Pompe centrifuge à volute pour installation sprinkler
Ksb ETANORM-RX

Présentation
• La pompe Ksb Etanorm-RX est conçue pour l’alimentation des installations sprinkler de protection incendie conformes aux exigences VdS CEA 4001. Cette pompe centrifuge à volute assure un débit d’eau incendie fiable grâce à une hydraulique optimisée pour le service de sécurité. Équipée d’une construction process permettant le démontage du mobile sans dépose des tuyauteries, elle facilite les opérations de maintenance
• Sa conception monocellulaire à aspiration axiale et refoulement radial garantit un fonctionnement régulier et une transformation efficace de l’énergie cinétique en énergie de pression

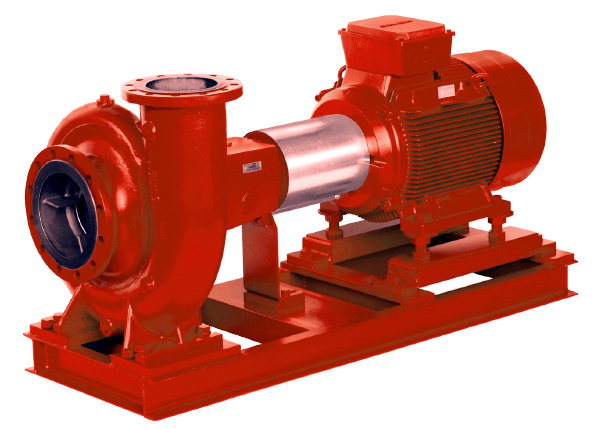

• Le groupe motopompe peut être livré avec socle, accouplement, protège-accouplement et moteur pour une solution complète prête à installer

Applications
• Alimentation des réseaux sprinkler dans les bâtiments industriels et logistiques
• Installations sprinkler des entrepôts, parkings couverts et centres commerciaux
• Postes de pompage sprinkler conformes aux normes VdS CEA 4001, EN 12845 et NFPA 20
• Surpression d’eau incendie dans les réseaux de lutte contre l’incendie fixes
• Installations de protection incendie par eau pulvérisée ou déluge utilisant une pompe sprinkler dédiée

Avantages
• Maintenance simplifiée grâce à la construction process permettant la dépose du mobile sans démontage de la tuyauterie
• Sécurité de fonctionnement élevée avec garniture mécanique, garniture cartouche KSB ou garniture de presse-étoupe adaptée au service sprinkler
• Fonctionnement fiable en service d’urgence avec surveillance des limites de température, de débit et de fréquence de démarrages
• Niveau sonore maîtrisé grâce à une hydraulique optimisée et à des roulements graissés pour un service prolongé
• Souplesse d’installation en montage horizontal sur socle commun avec moteur et accouplement protégés

Conception
• Pompe centrifuge à volute monocellulaire pour installations sprinkler suivant VdS CEA 4001
• Aspiration axiale et refoulement radial ou tangentiel avec volute simple ou volute double selon la taille
• Arbre monté sur paliers à roulements à billes à gorges profondes, avec chemise d’arbre remplaçable au droit de la garniture
• Forme de roue radiale fermée à aubes à double courbure pour un rendement hydraulique optimisé
• Garniture d’étanchéité d’arbre au choix : garniture de presse-étoupe, garniture cartouche KSB ou garniture mécanique normalisée EN 12756
• Volute avec plan de joint radial, pieds de pompe surmoulés et bagues d’usure remplaçables
• Groupe motopompe couplé par accouplement avec protège-accouplement, monté sur socle commun ou châssis de fondation
• Possibilité de capotage partiel en respectant la ventilation des supports de palier et du couvercle de corps

Caractéristiques techniques
• Type hydraulique : pompe centrifuge à volute monocellulaire
• Application principale : alimentation d’installations sprinkler de protection incendie
• Construction : process avec démontage du mobile sans dépose de la tuyauterie
• Sens d’aspiration : aspiration axiale
• Sens de refoulement : refoulement radial ou tangentiel
• Diamètre nominal de refoulement : 150 à 300 mm selon la taille
• Diamètre nominal de roue : 500 mm pour la version décrite
• Puissance absorbée nominale : 90 à 250 kW suivant la configuration
• Vitesse nominale de rotation : 1450 min-1
• Niveau de pression acoustique pompe : 74 à 78 dB à 1450 min-1 selon la puissance
• Niveau de pression acoustique groupe motopompe : 77 à 81 dB à 1450 min-1 selon la puissance
• Pression nominale autorisée : selon plaque signalétique de la pompe
• Température ambiante maximum : 40°C
• Fluide pompé : eau pour installations sprinkler dans la plage 4 à 40°C
• Débit minimum autorisé : 2% ou 5% du débit d’acceptation VdS suivant la version
• Débit maximum autorisé : selon courbes hydrauliques et fiche de spécifications
• Roulements : roulements à billes à gorges profondes graissés
• Lubrifiant des roulements : graisse à base de savon de lithium classe NLGI 2 à 3
• Fréquence de démarrages recommandée : maximum 12 démarrages par heure
