Présentation

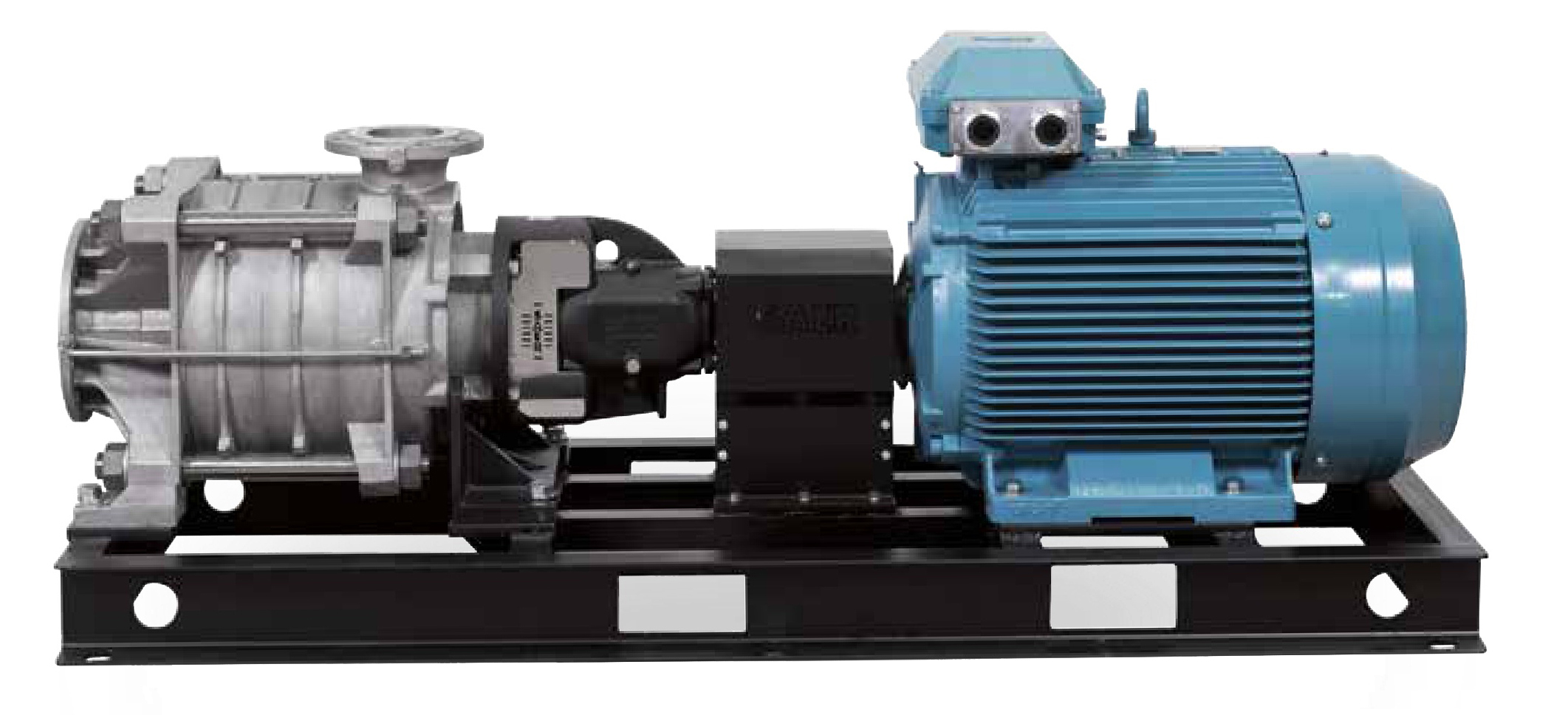

• La pompe Saer TM 80-125 est conçue pour le pompage d'eau claire sous haute pression dans des installations exigeantes
• Cette pompe centrifuge multistade à axe horizontal est entraînée par accouplement élastique ou hydrodynamique pour une transmission de puissance fiable
• Sa conception multistade permet d'atteindre des hauteurs manométriques élevées tout en maintenant un rendement hydraulique optimisé
• Le corps d'aspiration axial et le corps de refoulement orienté vers le haut assurent une intégration aisée dans les réseaux de tuyauteries
• Le système de garniture, disponible en version à tresse ou mécanique équilibrée, garantit une étanchéité adaptée à différentes pressions de service
Applications
• Alimentation hydrique et surpression dans les réseaux d'eau potable et industriels
• Soulèvement à pression élevée pour irrigation agricole et systèmes d'enneigement
• Circulation d'eau pour réfrigération, chauffage et alimentation de chaudières
• Extraction de condensats dans les installations thermiques et de process
• Alimentation des réseaux d'extinction dans les installations anti-incendie
Avantages
• Haute hauteur manométrique jusqu'à 400 m grâce à l'architecture multistade
• Large plage de débit jusqu'à 230 m3/h permettant de couvrir de nombreuses applications
• Arbre en acier inoxydable AISI 431 entièrement protégé pour une grande résistance à la corrosion
• Possibilité de versions spéciales avec turbines en acier inoxydable AISI 316 ou en bronze pour l'adaptation au liquide pompé
• Configuration des orifices PN 16 à l'aspiration et PN 40 au refoulement pour une utilisation sous forte pression
Conception
• Pompe centrifuge multistade à axe horizontal avec rotation inverse au sens des aiguilles d'une montre côté commande
• Corps d'aspiration axial et corps de refoulement orienté vers le haut, orientable par pas de 90°
• Turbines et diffuseurs en fonte EN GJL 250 avec bagues d'usure et sièges de turbines remplaçables
• Arbre en acier inox AISI 431 supporté par paliers, avec support côté commande à rigidité élevée et palier de glissement côté aspiration lubrifié par le liquide pompé
• Système de serrage des étages intermédiaires par tirants extérieurs pour un maintien mécanique robuste
Caractéristiques techniques
• Débit max : 230 m3/h
• Hauteur max : 400 m
• Vitesse de rotation : 1450 tr/min
• Vitesse de rotation max : 3500 tr/min
• Pression max de service : 40 bar
• Température du liquide pompé min : -15 °C
• Température du liquide pompé max : 120 °C
• Température ambiante max : 40 °C
• Diamètre nominal aspiration : 80 mm
• Diamètre nominal refoulement : 125 mm
• Puissance moteur version TM80-125/2 à 2950 tr/min : 110 kW
• Puissance moteur version TM80-125/3 à 2950 tr/min : 160 kW
• Puissance moteur version TM80-125/4 à 2950 tr/min : 200 kW
• Puissance moteur version TM80-125/5 à 2950 tr/min : 250 kW
• Poids version TM80-125/2 : 178 kg
