Présentation

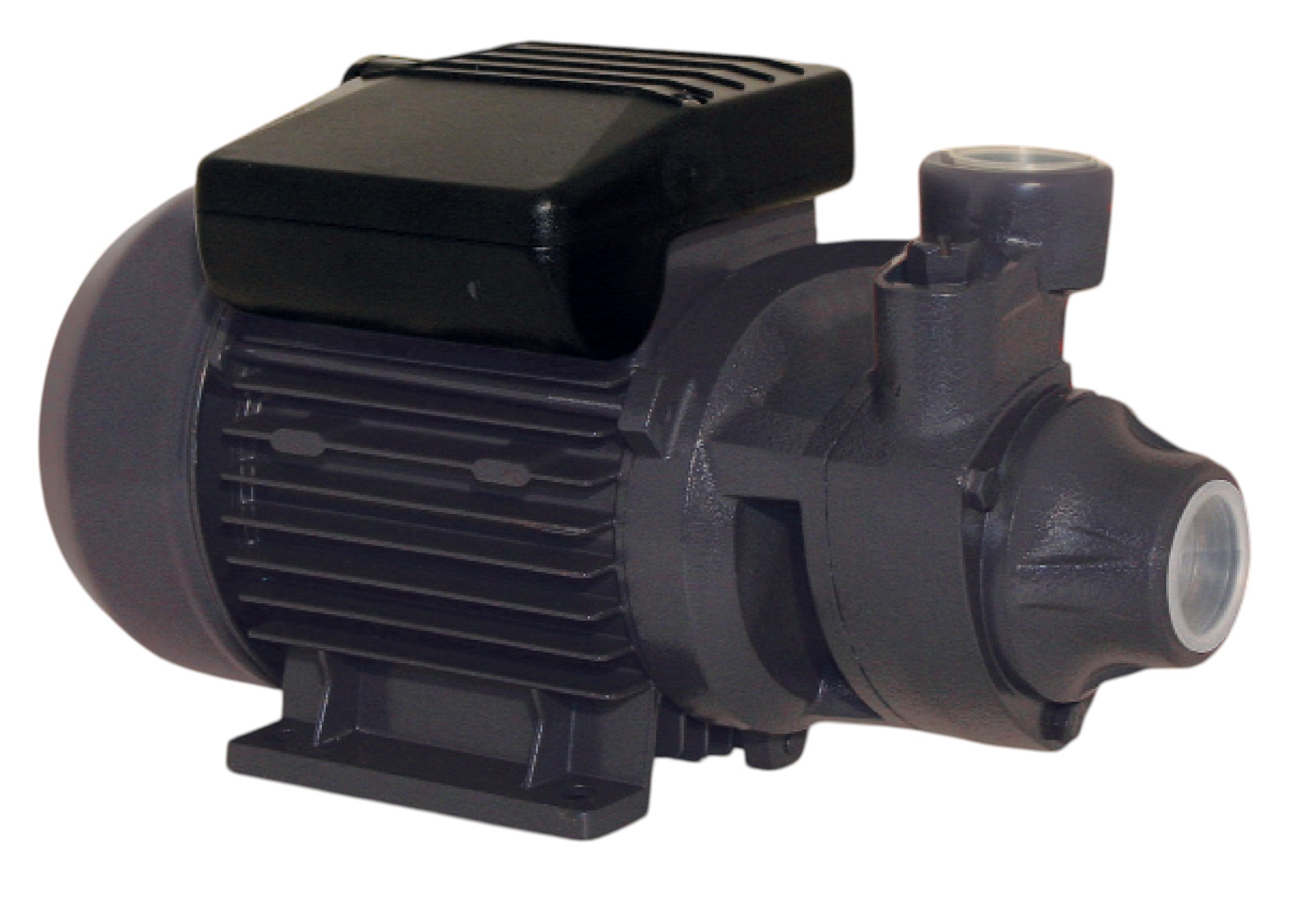

• La pompe périphérique Arven PMF est conçue pour la pressurisation des installations domestiques et les petites irrigations
• Elle permet la manutention de liquides propres non agressifs pour des usages civils et industriels
• Ce modèle offre une hauteur manométrique comprise entre 40 m et 60 m selon la version
• Sa conception compacte facilite son intégration dans des systèmes de lavage et des machines industrielles
• Le système assure un fonctionnement fiable pour des débits jusqu'à 3 m3/h
Applications
• Pressurisation d'installations domestiques pour l'alimentation en eau
• Alimentation de petits systèmes d'irrigation de jardins et espaces verts
• Manutention de liquides non agressifs dans des circuits civils et industriels
• Intégration sur des installations de lavage et des lignes de process industrielles
• Utilisation dans des systèmes nécessitant une hauteur de refoulement moyenne à élevée
Avantages
• Surpression efficace pour installations domestiques avec faibles débits
• Compatibilité avec des liquides non agressifs pour une large variété d'usages
• Construction robuste en fonte et laiton pour une bonne durabilité
• Moteur équipé d'une protection thermique intégrée en version monophasée
• Dimensions compactes permettant une installation aisée dans des espaces réduits
Conception
• Moteur fermé avec ventilation externe et carcasse à ailettes en alliage d'aluminium
• Corps de pompe en fonte assurant une bonne résistance mécanique
• Girouette hydraulique en laiton pour une performance hydraulique stable
• Arbre côté pompe en acier inoxydable AISI 416 pour une meilleure résistance à la corrosion
• Tenue mécanique en carbone et alumine avec joints toriques en NBR
• Flasques et support de palier en fonte et aluminium pour une rigidité accrue
• Ventilateur et couvercle de ventilateur en technopolymère et acier pour un refroidissement efficace
Caractéristiques techniques
• Plage de hauteur manométrique : 40 m à 60 m selon la version
• Plage de débit : 2,1 m3/h à 3 m3/h
• Puissance nominale moteur : 0,37 kW à 0,75 kW
• Puissance maximale absorbée : 0,5 kW pour PMF 50 m et 1,1 kW pour PMF 100 M
• Tension d'alimentation monophasée : 220 à 230 V - 50 Hz ou 60 Hz
• Classe d'isolation : B
• Indice de protection moteur : IP 44
• Température max du liquide pompé : 35°C
• Condensateur permanent : 10 uF pour PMF 50 m et 20 uF pour PMF 100 M
• Vitesse de rotation nominale : 2800 tr/min à 50 Hz et 3450 tr/min à 60 Hz
• Matériau du corps de pompe : fonte G20
• Matériau de la girouette : laiton
• Matériau de l'arbre côté pompe : acier inoxydable AISI 416
• Raccords hydrauliques aspiration et refoulement : 1" femelle
• Poids : 5,8 kg pour PMF 50 m et 8 kg pour PMF 100 M
