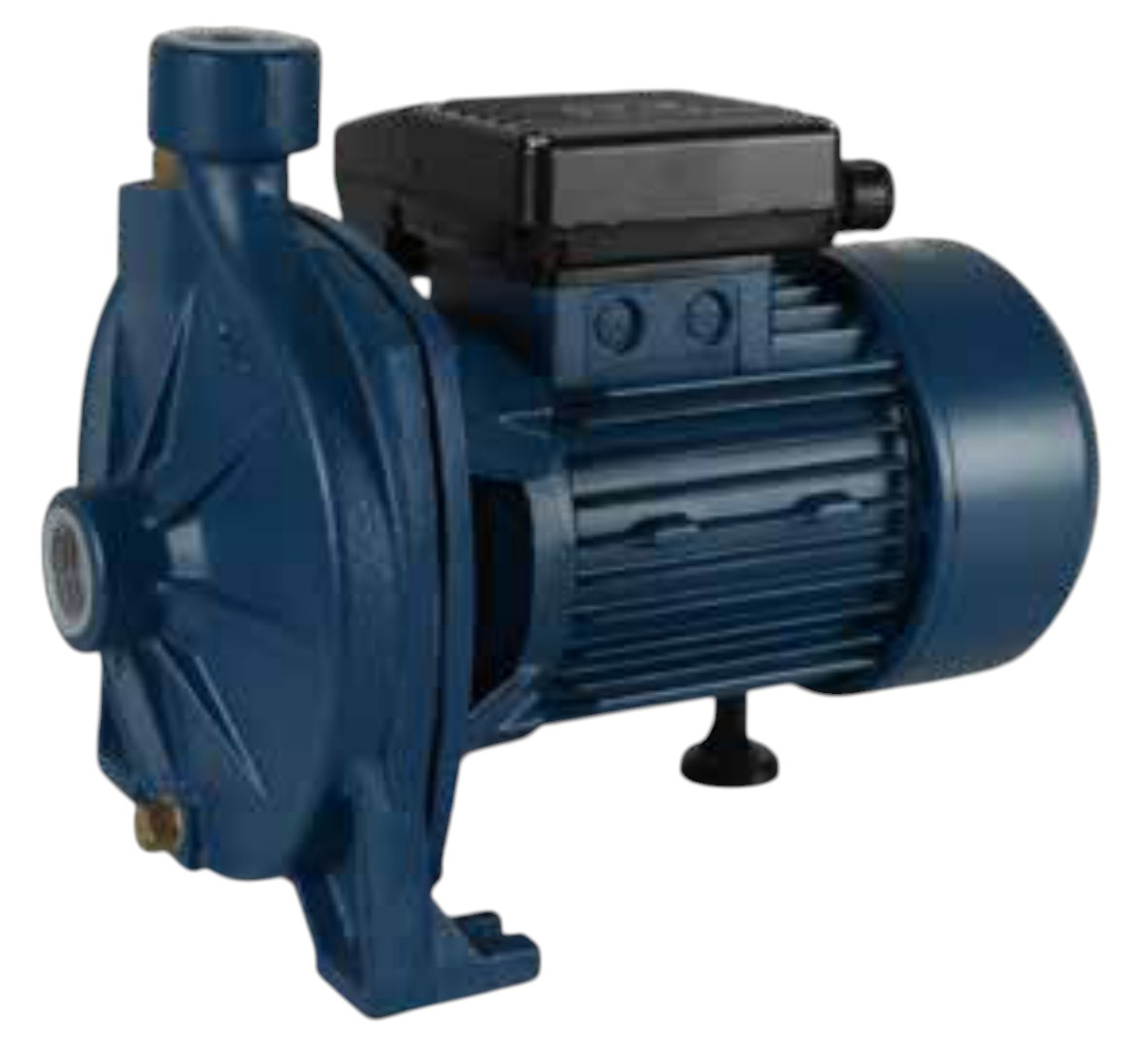

Présentation
• La pompe Arven R est conçue pour la surpression d'eau dans les installations domestiques et les petites irrigations
• Elle assure le transfert de liquides propres non agressifs pour des usages civils et industriels
• Ce modèle offre une plage de hauteur manométrique comprise entre 22 m et 43 m suivant la version
• La conception hydraulique avec une seule roue centrifuge garantit un fonctionnement fiable et régulier
• Le système est décliné en plusieurs versions monophasées et triphasées pour s'adapter aux différentes installations
Applications
• Pressurisation d'installations domestiques individuelles ou collectives
• Alimentation en eau de petits réseaux d'irrigation de jardins et espaces verts
• Transfert de liquides non agressifs dans les installations civiles et industrielles
• Intégration sur des systèmes de lavage pour l'alimentation en eau sous pression
• Insertion sur des machines industrielles nécessitant une circulation d'eau propre
Avantages
• Surpression efficace avec une hauteur manométrique jusqu'à 43 m selon la version
• Plage de débit adaptée aux petites installations avec 5,4 m3/h à 7,2 m3/h
• Large choix de modèles monophasés'et triphasés pour une intégration facilitée
• Moteur avec ventilation externe permettant un bon refroidissement en service continu
• Possibilité de tensions et fréquences spéciales disponibles sur demande du client
Conception
• Corps de pompe en fonte G20 pour une excellente robustesse mécanique
• Roue centrifuge en laiton pour une bonne résistance à la corrosion dans l'eau propre
• Arbre côté pompe en acier inoxydable AISI 416 pour une longévité accrue
• Garniture mécanique en carbone et alumine pour une étanchéité fiable du palier
• Joints toriques en NBR adaptés'aux liquides courants à base d'eau
• Flasques et porte-coussinets en aluminium pour limiter le poids de l'ensemble
• Moteur fermé avec ventilation externe et carcasse ailetée en alliage d'aluminium
• Ventilateur et capot de ventilateur en technopolymère et acier pour une bonne dissipation thermique
Caractéristiques techniques
• Série disponible : R 50, R 75, R 100, R 150, R 200
• Hauteur manométrique : 22 m à 43 m selon le modèle
• Débit hydraulique : 5,4 m3/h à 7,2 m3/h suivant les versions
• Puissance nominale moteur : 0,37 kW à 1,5 kW
• Plage de puissance : 0,5 HP à 2 HP selon le modèle
• Tension monophasée : 220 à 230 V à 50 Hz ou 60 Hz avec protection thermique incorporée
• Tension triphasée : 220 à 230 V et 380 à 400 V à 50 Hz ou 60 Hz avec protection contre les surcharges à la charge de l'utilisateur
• Classe d'isolation électrique : F
• Indice de protection du moteur : IP 44
• Température max du liquide pompé : 50°C
• Fréquence de fonctionnement : 50 Hz ou 60 Hz suivant la version
• Matériau du corps de pompe : fonte G20
• Matériau de la roue : laiton
• Matériau de l'arbre côté pompe : acier inoxydable AISI 416 DIN 1.4005
• Liquides pompés : liquides propres avec densité 1,0 kg/dm3 et viscosité 1 mm2/s
