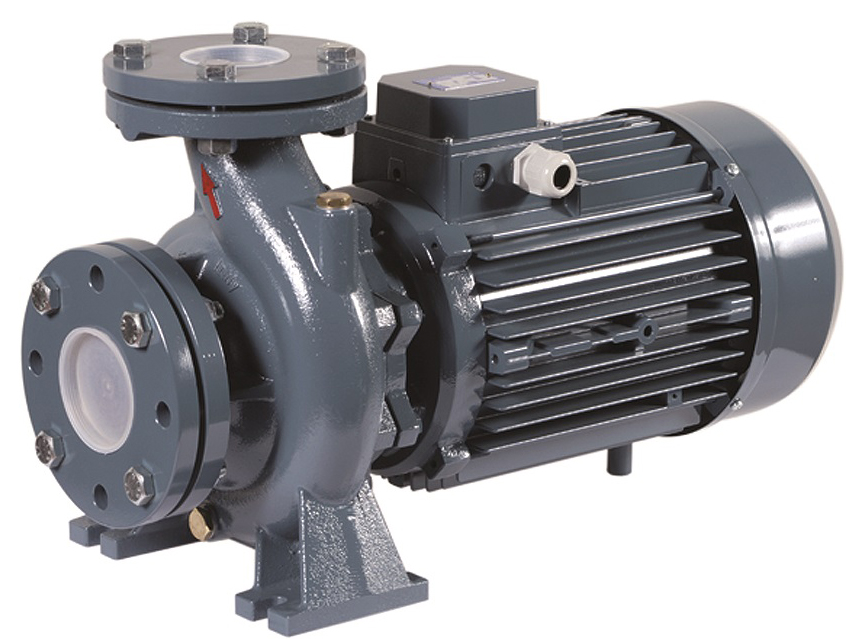

Pompe centrifuge de surface monobloc normalisée EN733
Mr Pompes N

Présentation

• La pompe centrifuge de surface Mr Pompes N est conçue pour le relevage et la surpression d’eau claire dans les installations industrielles et agricoles. Équipée d’un corps de pompe en fonte et d’une roue en bronze ou en fonte selon les versions, elle assure un fonctionnement fiable en service continu. Ce modèle monobloc horizontal offre un débit important avec une hauteur manométrique élevée pour les réseaux sous pression. Sa conception normalisée EN733 simplifie l’intégration sur les installations neuves ou en remplacement. Le système hydraulique optimisé garantit une bonne efficacité énergétique à 2850 tr/min

Applications

• Surpression d’eau claire dans les installations industrielles
• Alimentation d’autoclaves et de réseaux de lavage
• Transfert et distribution d’eau pour installations agricoles
• Alimentation de réseaux d’arrosage sous pression
• Relevage d’eau claire pour process et utilités diverses

Avantages

• Rendements adaptés aux installations de surpression industrielles et agricoles
• Normalisation EN733 permettant l’interchangeabilité avec de nombreuses installations existantes
• Large plage de débits jusqu’à 216 m3/h pour couvrir différents besoins de réseau
• Hauteur manométrique totale jusqu’à 93 m pour les réseaux à forte pression
• Construction robuste en fonte et acier inoxydable pour une longue durée de vie

Conception

• Pompe monobloc à axe horizontal avec turbine radiale
• Aspiration axiale et refoulement radial pour une hydraulique optimisée
• Corps de pompe et support en fonte G20 haute résistance
• Roue en bronze pour les versions N 32-200 B et N 32-200 A, roue en fonte pour les autres modèles
• Arbre en acier inoxydable AISI 304 avec garniture mécanique céramique et graphite
• Moteur électrique fermé à ventilation extérieure, degré de protection IP 44
• Classe d’isolation du moteur de type F pour service continu
• Courbes de fonctionnement établies à 2850 tr/min avec eau de densité 1 kg/dm3

Caractéristiques techniques

• Norme hydraulique : EN733 (NFE 44111, DIN 24255)
• Domaines d’application : installations industrielles et agricoles
• Hauteur d’aspiration max : 5 m
• Température de l’eau max : 80°C
• Type de liquide : eaux claires chimiquement et mécaniquement propres
• Position d’axe : horizontal
• Matériau corps de pompe : fonte G20
• Matériau roue : bronze pour N 32-200 B et N 32-200 A, fonte pour les autres modèles
• Matériau arbre : acier inoxydable AISI 304
• Garniture mécanique : céramique et graphite
• Degré de protection moteur : IP 44
• Classe d’isolation moteur : F
• Fréquence standard : 50 Hz
• Puissance moteur : de 3 kW à 30 kW selon modèles
• Tension d’alimentation : 230/400 V pour 3 kW et 4 kW, 400/690 V de 5,5 kW à 15 kW
• Vitesse de rotation : 2850 tr/min
• Hauteur manométrique totale max : 93 m
• Débit max : 216 m3/h
