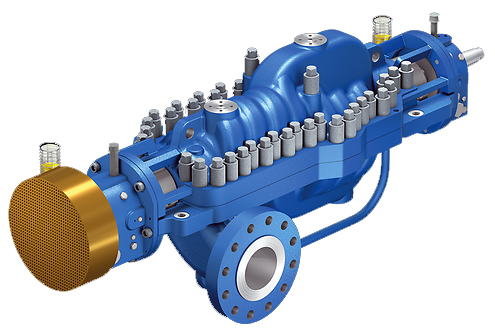

Pompe multicellulaire à volute
Ksb CHTRa

Présentation
• Pompe à volute multicellulaire à entrée unique et à séparation axiale horizontale avec corps unique et disposition de roue dos à dos selon API 610 (ISO 13709), type BB3
• Premier étage disponible en option en version à double entrée pour les faibles exigences NPSH. Version conforme ATEX disponible

Applications
• Raffineries
• Industrie pétrochimique
• Pipelines pour le pétrole brut et les produits de raffinerie
• Injection d'eau
• Transport d'eau d'alimentation dans les centrales électriques et les installations industrielles
• Exploitation minière
• Dessalement d'eau de mer
• Osmose inverse

Conception
• Type de roulement : Élément roulant et paliers lisses
• Fréquence d'entraînement : :Variable
• Type de lecteur  Moteur électrique, turbine, moteur IC
• Protection contre les explosions : ATEX
• Type d'installation : Long-couplé
• Type d'accouplement : Direct, Engrenage, Accouplement à vitesse variable, Accouplement à vitesse variable à engrenage
• Type de lubrification : Lubrification (forcée) à l'huile
• Emplacement du groupe motopompe : Sec installé
• Emplacement de montage : Horizontal
• Type de joint d'arbre : Garniture mécanique
• Type d'installation : Stationnaire

Caractéristiques techniques
• Pression de service max : 200 bar
• Hauteur max (HMT) : 1500 m
• Débit max : 1200 m3/h
