Capteur de pression intelligent

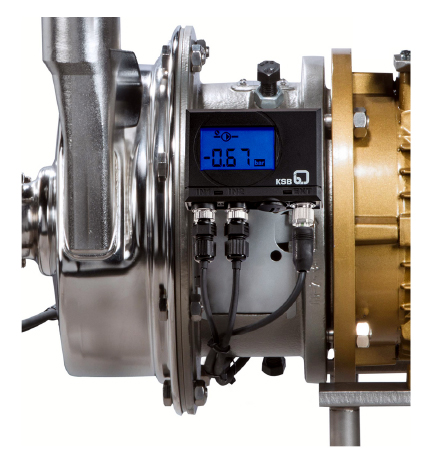

Ksb PUMPMETER LSA

Présentation
• Capteurs de pression intelligents

Applications
• Industrie agroalimentaire et industrie des boissons
• Industrie pharmaceutique
• Industrie chimique

Conception
• PumpMeter surveille le fonctionnement d'une pompe. C'est une unité intelligente de surveillance des pompes avec affichage des valeurs mesurées et des caractéristiques de fonctionnement
• Il enregistre le profil de charge de la pompe pour signaler les potentiels d'optimisation éventuels en termes d'efficacité énergétique et de disponibilité. Il est équipé de deux capteurs de pression et d'un module d'affichage
• PumpMeter est entièrement monté en usine et paramétré en fonction de la pompe. Après son raccordement au moyen d'un connecteur M12, PumpMeter est immédiatement opérationnel
• Transparence du fonctionnement de la pompe grâce à l'affichage des caractéristiques de fonctionnement pertinentes, en particulier du point de fonctionnement de la pompe
• Identification des potentiels d'économies d'énergie grâce à l'enregistrement et à l'analyse du profil de charge et, le cas échéant, à l'affichage de l'icône d'efficacité énergétique (EFF)
• Économie de temps et d'argent grâce aux capteurs montés en usine sur la pompe (en comparaison avec les instruments classiques dans l'installation)
• Augmentation de la disponibilité de la pompe grâce à la détection et à la prévention d'un fonctionnement non conforme
• Capteur de pression : La pression de refoulement ou la pression différentielle de la pompe est fournie comme signal 4-20 mA. En alternative, une connexion peut être réalisée via l'interface série RS485 avec protocole Modbus.
• Affichage des caractéristiques de fonctionnement : L'appareil dispose d'un écran d'affichage qui indique en alternance les pressions d'aspiration / de refoulement et la pression différentielle ou la hauteur manométrique
• Boîtier : 1.4301
• Raccord vissé : 1.4571
• Pièce intermédiaire : 1.4404
• Membrane : 1.4435
• Joint d'étanchéité arrière : VMQ
• Joint d'étanchéité avant : EPDM
• Manchon à souder : 1.4432

Caractéristiques techniques
• Alimentation électrique : +24 V DC ±15 %
• Courant absorbé : 150 mA
• Sortie signal analogique : 4 - 20 mA, 3 fils
• Connexion numérique : RS485, Modbus RTU (Slave)
• Degré de protection : IP65
• Interface Service : RS232
• Température de stockage : -30 °C à +80 °C
• Température de service : -10 °C à +60 °C
• Signal : 4 - 20 mA
• Température du fluide pompé : -30 °C à +125 °C
• Couple de serrage pour montage : 20 Nm
• Température ambiante : -40 °C à +125 °C
• Plage de mesure : -1 à 12 bars
• Surcharge possible : 30 bars
• Pression de rupture : 40 bars
