Présentation

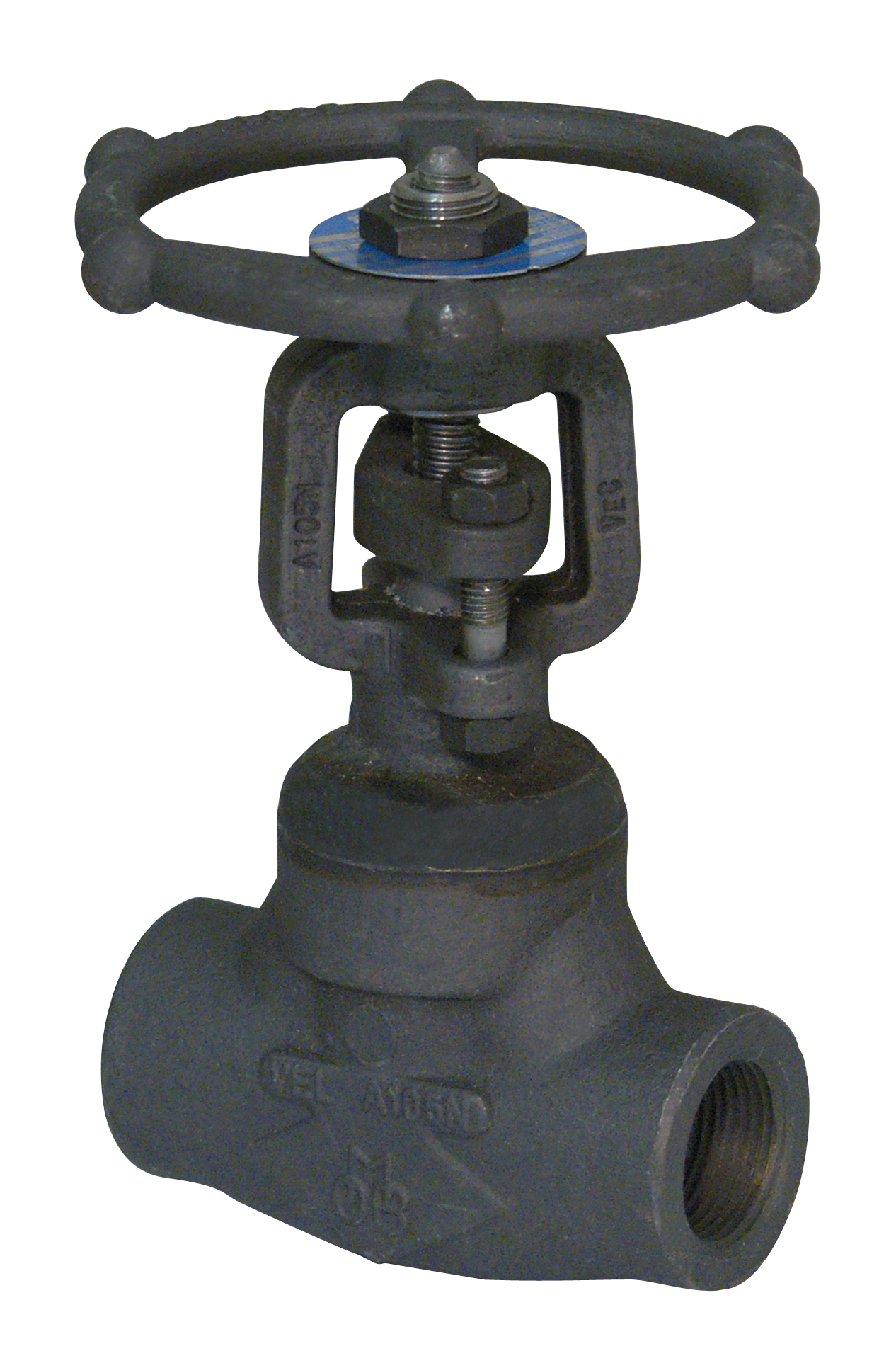

• Le robinet vanne Sferaco FORGEE 116 femelle-femelle est conçu pour l'isolement et la coupure de fluides dans les installations industrielles exigeantes
• Il est destiné aux réseaux de vapeur, de pétrole, de chimie et de pétrochimie fonctionnant sous haute pression et haute température
• Ce modèle en acier forgé de classe 800 avec chapeau soudé assure une grande robustesse mécanique et une excellente tenue en service continu
• Sa conception avec tige montante et sièges stellités garantit une étanchéité durable ainsi qu'un couple de manoeuvre optimisé
• Le système est conforme aux principales directives européennes et bénéficie de certifications adaptées aux environnements à risque explosif
Applications
• Réseaux de vapeur dans l'industrie lourde et la production d'énergie
• Installations de raffinage et de transport de produits pétroliers
• Unités de chimie et de pétrochimie sous haute pression
• Lignes de process nécessitant des vannes d'isolement haute température
• Installations classées zones ATEX 1, 2, 21 et 22
Avantages
• Adapté aux fortes pressions jusqu'à 136 bars pour une sécurité accrue des installations
• Compatible avec des températures de service élevées jusqu'à 425 °C pour les fluides chauds
• Conforme à la directive européenne 2014/68/UE et aux essais suivant la norme API 598 pour une garantie de qualité
• Certifications ATEX et NACE disponibles pour une utilisation dans des atmosphères explosives et des milieux corrosifs
• Agréé par les principales compagnies pétrolières, ce qui valide sa fiabilité en environnements critiques
Conception
• Corps et chapeau en acier forgé de qualité A105N pour une résistance mécanique élevée
• Oppercule et siège en acier A182 F6 avec revêtement stellite grade 6 pour une excellente résistance à l'usure
• Tige montante en acier inoxydable 410 assurant une bonne tenue en traction et en corrosion
• Chapeau soudé limitant les risques de fuite externes sur la partie supérieure de la vanne
• Filetage femelle-femelle type NPT pour un raccordement vissé fiable sur les conduites
Caractéristiques techniques
• Pression de service max : 136 bars
• Classe de pression : 800 classe
• Plage de température A105N : -29 °C à 425 °C
• Plage de température A350 LF2 : -46 °C à 425 °C
• Diamètres disponibles : 15 à 50 mm
• Écartement pour diamètre 15 mm : 80 mm
• Écartement pour diamètre 20 mm : 90 mm
• Écartement pour diamètre 25 mm : 110 mm
• Écartement pour diamètre 40 mm : 127 mm
• Écartement pour diamètre 50 mm : 127 mm
• Groupe ATEX : II catégorie 2G T3
• Certificat ATEX par robinet : 3 €
• Certificat matière 3.1 par diamètre nominal : 10 €
• Norme d'essai : API 598
• Catégorie de risque directive 2014/68/UE : 2 catégorie
