Présentation

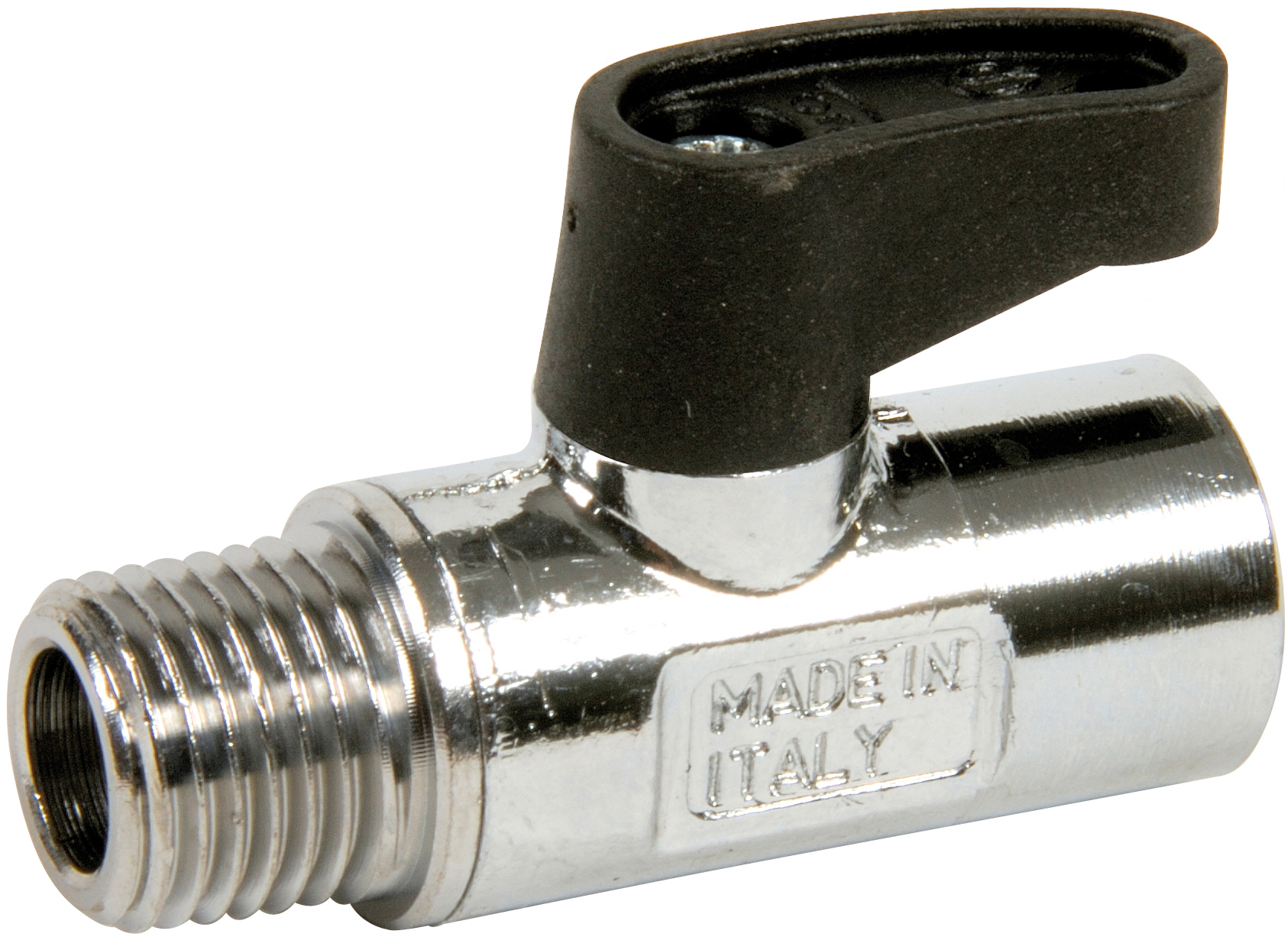

• La mini vanne à sphère Sferaco SPHERE MINI 692 MICRO MF est conçue pour l'isolement et le contrôle de circuits d'eau et d'air comprimé en petites sections
• Elle est équipée d'un corps en laiton nickelé ou chromé selon les versions, offrant une bonne résistance à la corrosion pour les usages courants en plomberie et en instrumentation
• Ce modèle utilise une sphère en laiton avec joints de sphère en PTFE pour garantir une étanchéité fiable et une manoeuvre souple
• Sa conception compacte permet une installation dans des espaces réduits tout en conservant un passage interne adapté aux petits diamètres
• Le système de manette en aluminium ou en plastique noire permet une manoeuvre rapide et précise, même en environnement industriel
Applications
• Isolation de petits circuits d'eau froide ou chaude en installation domestique ou tertiaire
• Commande et sectionnement de lignes d'air comprimé sur équipements industriels compacts
• Instrumentation et raccordement sur réseaux hydrauliques de faible diamètre
• Utilisation sur machines et bancs d'essais nécessitant des vannes miniatures
• Applications générales de robinetterie sur fluides compatibles avec le laiton et l'air comprimé
Avantages
• Format miniature permettant l'installation dans des espaces très réduits
• Compatibilité avec l'eau et l'air comprimé jusqu'à 16 bars selon les figures
• Étanchéité assurée par des joints de sphère en PTFE et joint NBR ou FKM sur l'axe
• Manette ergonomique en aluminium ou en plastique noire pour une manoeuvre aisée
• Large choix de raccordements mâle, femelle ou mixtes pour s'adapter à de nombreuses configurations
Conception
• Corps en laiton nickelé ou laiton titré CW617N chromé selon les versions
• Sphère en laiton titré CW614N avec passage interne de 5,5 mm à 10 mm suivant le diamètre nominal
• Joints de sphère en PTFE pour une excellente résistance chimique et une faible friction
• Joint NBR sur l'axe pour les mini vannes et joint torique FKM pour les micro vannes
• Axe inéjectable avec manette noire assurant la commande de la sphère
Caractéristiques techniques
• Pression de service mini vannes eau et air comprimé : 10 bars
• Pression de service mini vannes autres figures : 16 bars
• Pression de service micro vannes : 16 bars
• Plage de température de service : -10 °C à +90 °C
• Passage interne figures 67401/690/677/697/674/694 : 8 mm à 10 mm
• Passage interne figures 691/692/693 : 5,5 mm
• Écartement figure 67401 : 39 mm à 45 mm
• Écartement figure 690 : 40,3 mm à 49,1 mm
• Écartement figures 677 et 697 : 42 mm à 44,5 mm
• Écartement figures 674 et 694 : 41 mm à 43,5 mm
• Écartement figure 691 : 39,5 mm à 44,5 mm
• Écartement figure 692 : 38 mm à 43,5 mm
• Écartement figure 693 : 37,5 mm
• Diamètres nominaux disponibles mini vannes : 1/4 pouce à 1/2 pouce
• Diamètres nominaux disponibles micro vannes : 1/8 pouce à 1/4 pouce
