Présentation

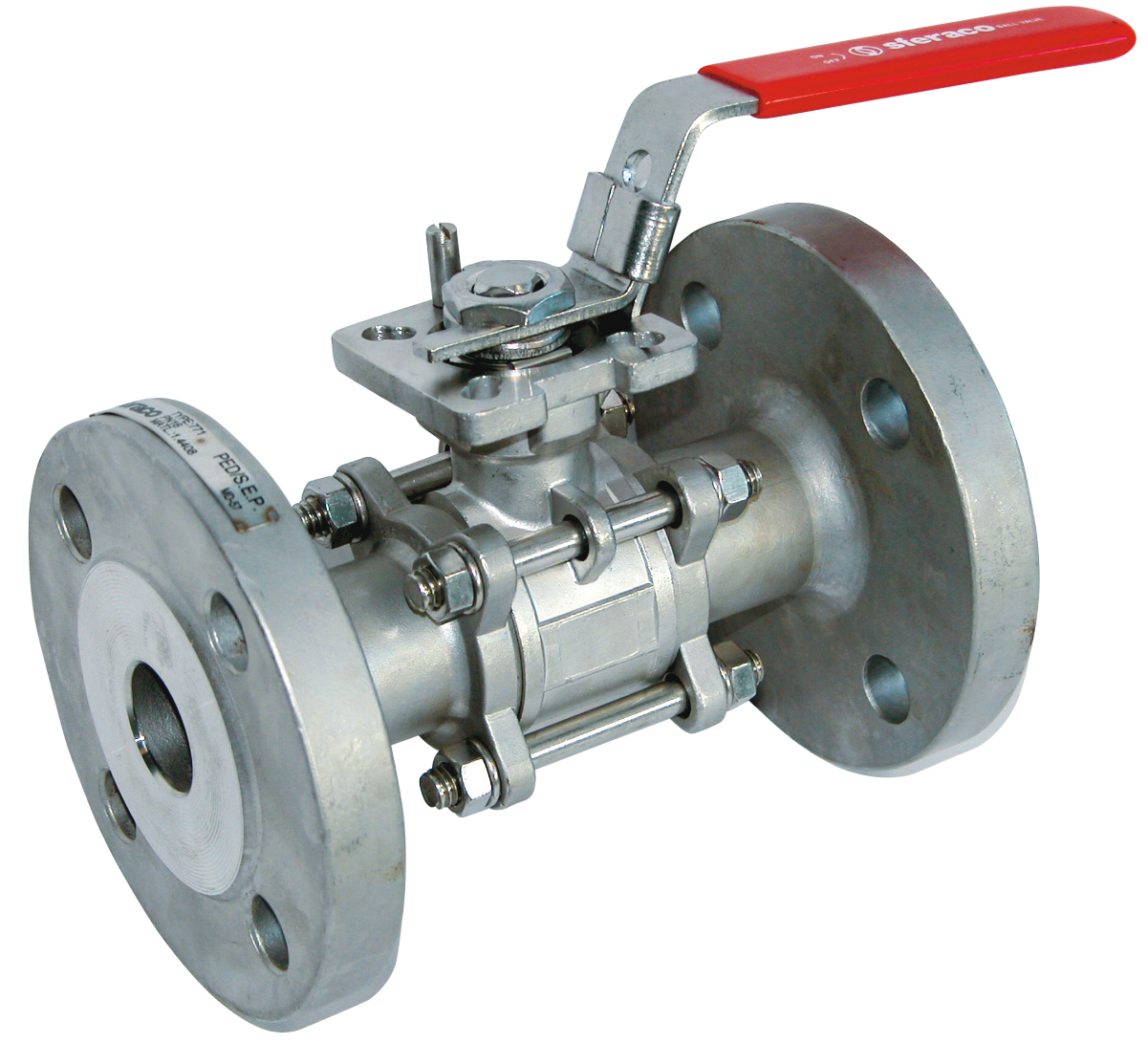

• La vanne à sphère Sferaco SPHERE ACIER INOX 711 RTS est conçue pour l'isolement et le contrôle des fluides dans les installations industrielles exigeantes
• Équipée d'une sphère en acier inoxydable EN 1.4408 et de sièges en polytétrafluoroéthylène chargé, elle offre une excellente résistance à la pression et à la corrosion
• Ce modèle à trois pièces avec platine ISO 5211 permet l'automatisation aisée par actionneur et une maintenance simplifiée
• Sa conception à passage intégral limite les pertes de charge et assure une circulation optimale du fluide
• Le système de double étanchéité à l'axe avec presse-étoupe en polytétrafluoroéthylène chargé et joint torique en fluorélastomère garantit une sécurité renforcée en service
Applications
• Réseaux de procédés dans les industries chimiques et pharmaceutiques
• Installations pétrochimiques pour l'isolement de lignes de production
• Circuits hydrauliques haute pression jusqu'à 40 bars
• Réseaux d'air comprimé en environnement industriel
• Applications vapeur jusqu'à 18 bars dans les utilités industrielles
Avantages
• Assure une double étanchéité à l'axe grâce au presse-étoupe en polytétrafluoroéthylène chargé 25 % et au joint torique en fluorélastomère
• Résiste à des pressions de service jusqu'à 40 bars pour une utilisation intensive en milieu industriel
• Couvre une large plage de températures de -30 °C à +220 °C en version inox pour une grande polyvalence d'utilisation
• Permet un automatisme facilité grâce à la platine ISO 5211 intégrée sur le corps de vanne
• Offre une sécurité accrue en atmosphère explosive avec la conformité ATEX Groupe II, catégorie 2G et 2D
Conception
• Corps trois pièces à brides PN40 en acier inoxydable coulé EN 1.4408
• Sphère en acier inoxydable EN 1.4408 à passage intégral pour limiter les pertes de charge
• Axe inéjectable en acier inoxydable ASTM A182 F316 avec fonction antistatique
• Sièges en polytétrafluoroéthylène chargé 50 % associés à des rondelles élastiques de rattrapage de jeu
• Poignée cadenassable rouge en acier inoxydable ASTM A182 F304 pour la sécurité d'exploitation
Caractéristiques techniques
• Pression de service : 40 bars
• Pression vapeur max : 18 bars
• Plage de température modèle inox : -30 °C à +220 °C
• Plage de température modèle acier : -20 °C à +220 °C
• Diamètre nominal min : 15 mm
• Diamètre nominal max : 100 mm
• Passage nominal min : 15 mm
• Passage nominal max : 100 mm
• Écartement pour DN15 : 130 mm
• Écartement pour DN20 : 150 mm
• Écartement pour DN25 : 160 mm
• Écartement pour DN32 : 180 mm
• Écartement pour DN40 : 200 mm
• Écartement pour DN50 : 230 mm
• Écartement pour DN100 : 350 mm
