Présentation

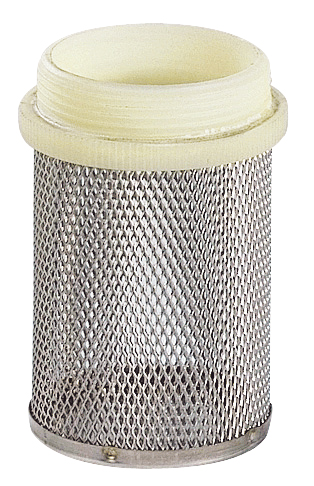

• Le filtre à tamis Sferaco 392 est conçu pour la protection des installations hydrauliques contre les impuretés solides
• Il permet la filtration des fluides courants compatibles du groupe 2 dans de larges plages de température
• Sa conception en laiton avec crépine en inox ASTM A182 F304 assure une bonne résistance mécanique et à la corrosion
• Le raccordement par filetage mâle facilite l'intégration du filtre dans les réseaux existants
• Ce filtre à tamis est adapté aux applications de chauffage, de distribution d'eau et de process industriels légers
Applications
• Protection des réseaux d'adduction d'eau potable ou technique contre les particules solides
• Filtration en amont des compteurs, vannes de régulation et appareils de contrôle
• Sécurisation des circuits de chauffage, de climatisation et de distribution d'eau industrielle
Avantages
• Filtration efficace des impuretés grâce à une maille fine de 10/10 mm
• Compatibilité avec de nombreux fluides courants du groupe 2 pour une large polyvalence d'utilisation
• Raccordement mâle à visser permettant une installation simple et rapide
• Structure en laiton et crépine inox offrant une bonne durabilité en service
• Conformité à la directive 2014/68/UE pour les produits exclus, assurant une utilisation encadrée
Conception
• Corps de filtre en laiton avec robinetterie adaptée aux réseaux hydrauliques
• Crépine interne en inox ASTM A182 F304 avec maille calibrée à 10/10 mm
• Filetage de raccordement en nylon de type mâle pour montage sur conduites
• Gamme dimensionnelle couvrant des diamètres nominaux de 3/8 pouce à 4 pouces
• Conception apte à fonctionner sur des fluides du groupe 2 dans une large plage de température
Caractéristiques techniques
• Utilisation : fluides courants compatibles du groupe 2
• Pression de service maximale : 16 bar
• Plage de température de service : -10 °C à +110 °C
• Maille de filtration : 10/10 mm
• Diamètre nominal minimal : 3/8 pouce
• Diamètre nominal maximal : 4 pouces
• Hauteur filtre DN 3/8 pouce : 49 mm
• Hauteur filtre DN 1/2 pouce : 50 mm
• Hauteur filtre DN 3/4 pouce : 57 mm
• Hauteur filtre DN 1 pouce : 63 mm
• Hauteur filtre DN 1 pouce 1/4 : 68 mm
• Hauteur filtre DN 1 pouce 1/2 : 79 mm
• Hauteur filtre DN 2 pouces : 95 mm
• Hauteur filtre DN 2 pouces 1/2 : 96 mm
• Hauteur filtre DN 3 pouces : 113 mm
• Hauteur filtre DN 4 pouces : 128 mm
