Présentation

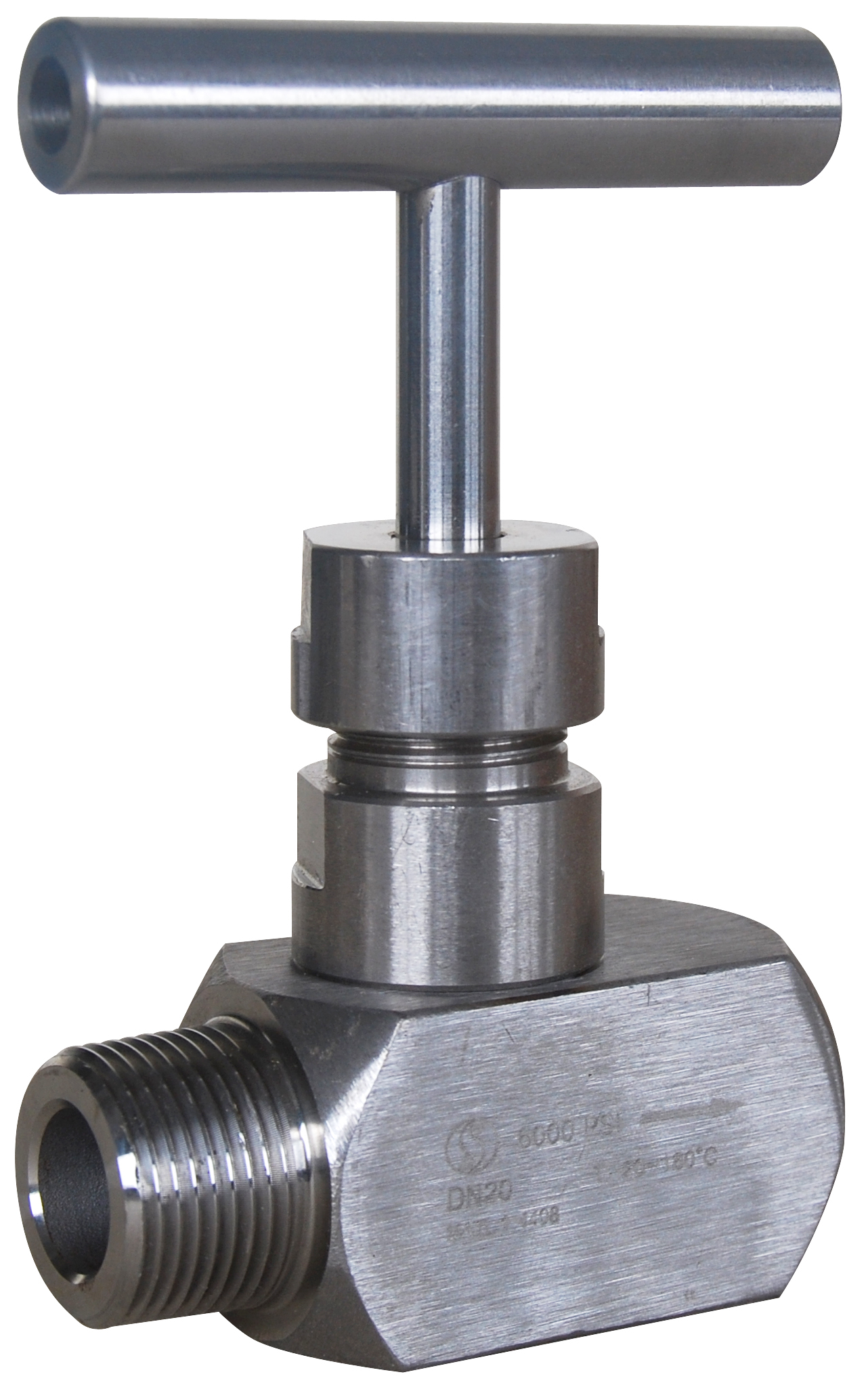

• Le robinet à pointeau Sferaco 488 Inox EN 1.4408 mâle-femelle est conçu pour l'isolement et le réglage précis de liquides et de gaz sous haute pression
• Il est adapté aux fluides des groupes 1 et 2 avec une pression de service pouvant atteindre 400 bars
• Ce modèle bénéficie d'un corps monobloc en inox coulé EN 1.4408 associé à une tige montante pour un pilotage progressif du débit
• Sa conception intègre un chapeau en inox ASTM A182 F304 et un axe en inox ASTM A182 F316 afin de garantir une excellente tenue mécanique et une bonne résistance à la corrosion
• Le système d'étanchéité repose sur un presse-étoupe en PTFE et un joint torique en FKM, autorisant une utilisation de -20 °C à +180 °C
Applications
• Régulation de débit sur les lignes de liquides industriels jusqu'à 400 bars
• Isolement et contrôle de circuits de gaz sous pression dans les installations de procédés
• Instrumentation et prélèvements sur réseaux haute pression en chimie et pétrochimie
• Équipements de test, de mesure et de calibration nécessitant un réglage fin du passage
• Lignes d'azote, d'air comprimé ou de fluides techniques en environnements industriels exigeants
Avantages
• Haute résistance à la pression grâce à un corps monobloc en inox EN 1.4408 conçu pour 400 bars
• Plage de température étendue de -20 °C à +180 °C permettant une grande polyvalence d'utilisation
• Sécurité renforcée en atmosphères potentiellement explosives avec conformité ATEX groupe II catégorie 2G/2D pour les zones 1, 2, 21 et 22
• Régulation précise assurée par une tige montante et un passage réduit optimisant le contrôle du débit
• Longévité accrue grâce à l'association d'un presse-étoupe PTFE et d'un joint torique FKM résistants aux agents chimiques
Conception
• Corps monobloc en inox coulé EN 1.4408 dimensionné pour une pression de service de 400 bars
• Chapeau en inox ASTM A182 F304 associé à un axe en inox ASTM A182 F316 pour une excellente tenue mécanique
• Tige montante avec pointeau permettant un réglage progressif du passage et une bonne reproductibilité de position
• Système d'étanchéité composé d'un presse-étoupe en PTFE et d'un joint torique en FKM compatible avec de nombreux fluides
• Raccordement fileté mâle-femelle ou femelle-femelle selon les versions pour un montage aisé sur les lignes de process
Caractéristiques techniques
• Type de robinet : robinet à pointeau inox haute pression 1
• Pression de service : 400 bars
• Température min de service : -20 °C
• Température max de service : 180 °C
• Matière du corps : inox EN 1.4408 1
• Matière du chapeau : inox ASTM A182 F304 1
• Matière de l'axe : inox ASTM A182 F316 1
• Type de tige : tige montante 1
• Matière du presse-étoupe : PTFE 1
• Matière du joint torique : FKM 1
• Diamètres nominaux disponibles inox : 1/4 à 1 pouce
• Passage intérieur inox : 5 à 8 mm
• Écartement du robinet inox : 45 à 83 mm
• Pression de service robinet bronze : 25 bars
• Température de service robinet bronze : -10 à 180 °C
