Présentation

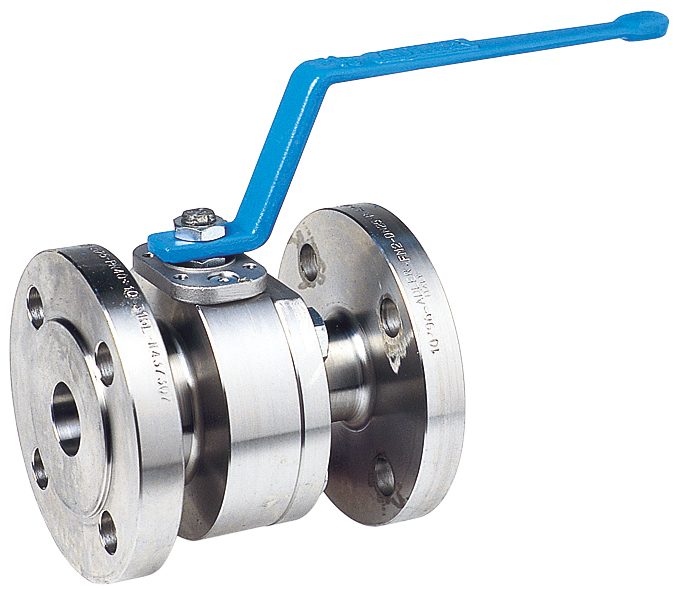

• La vanne à boisseau sphérique Sferaco 751 Inox ASTM A479 316L est conçue pour le sectionnement de fluides sur des réseaux industriels exigeants
• Elle dispose d'un passage intégral afin de limiter les pertes de charge dans les installations
• Ce modèle est raccordé par brides selon les normes PN16 et PN40 pour une intégration aisée aux réseaux existants
• Sa construction en acier inoxydable ASTM A479 316L lui confère une excellente résistance à la corrosion
• Le système d'étanchéité et le faible couple de manœuvre permettent l'utilisation d'actionneurs de taille réduite
Applications
• Sectionnement de fluides corrosifs dans les réseaux chimiques
• Isolation de lignes de process dans l'industrie pharmaceutique
• Réseaux d'industries pétrochimiques avec exigences de sécurité élevées
• Lignes de vide et d'utilités industrielles nécessitant une étanchéité renforcée
• Installations nécessitant des équipements conformes à la directive CE 1935/2004
Avantages
• Passage intégral limitant les pertes de charge et optimisant le rendement hydraulique
• Résistance élevée à la corrosion grâce au corps en inox ASTM A479 316L
• Faible couple de manœuvre autorisant l'emploi d'actionneurs compacts
• Levier inox avec verrouillage et cadenassage évitant toute manœuvre accidentelle
• Système d'étanchéité de tige innovant réagissant à la pression pour une sécurité accrue
Conception
• Corps en acier inoxydable ASTM A479 316L à deux pièces à brides
• Boisseau sphérique monobloc avec axe guidé pour une grande longévité
• Passage intégral dimensionné sur le diamètre nominal de la tuyauterie
• Étanchéité externe de type SX avec joint réactif à la pression
• Sièges en PTFE chimiquement modifié pour une meilleure tenue en pression et température
Caractéristiques techniques
• Diamètre nominal : 15 à 100 mm
• Pression de service PN : 16 à 40 bar
• Pression de service PS modèle 751 : 16 à 40 bar
• Passage hydraulique DN15 : 15 mm
• Passage hydraulique DN20 : 19 mm
• Passage hydraulique DN25 : 25 mm
• Passage hydraulique DN32 : 30 mm
• Passage hydraulique DN40 : 38 mm
• Passage hydraulique DN50 : 51 mm
• Passage hydraulique DN65 : 64 mm
• Passage hydraulique DN80 : 76 mm
• Passage hydraulique DN100 : 101 mm
• Écartement face à face DN15 : 115 mm
• Écartement face à face DN50 : 150 mm
• Écartement face à face DN100 : 190 mm
