Présentation

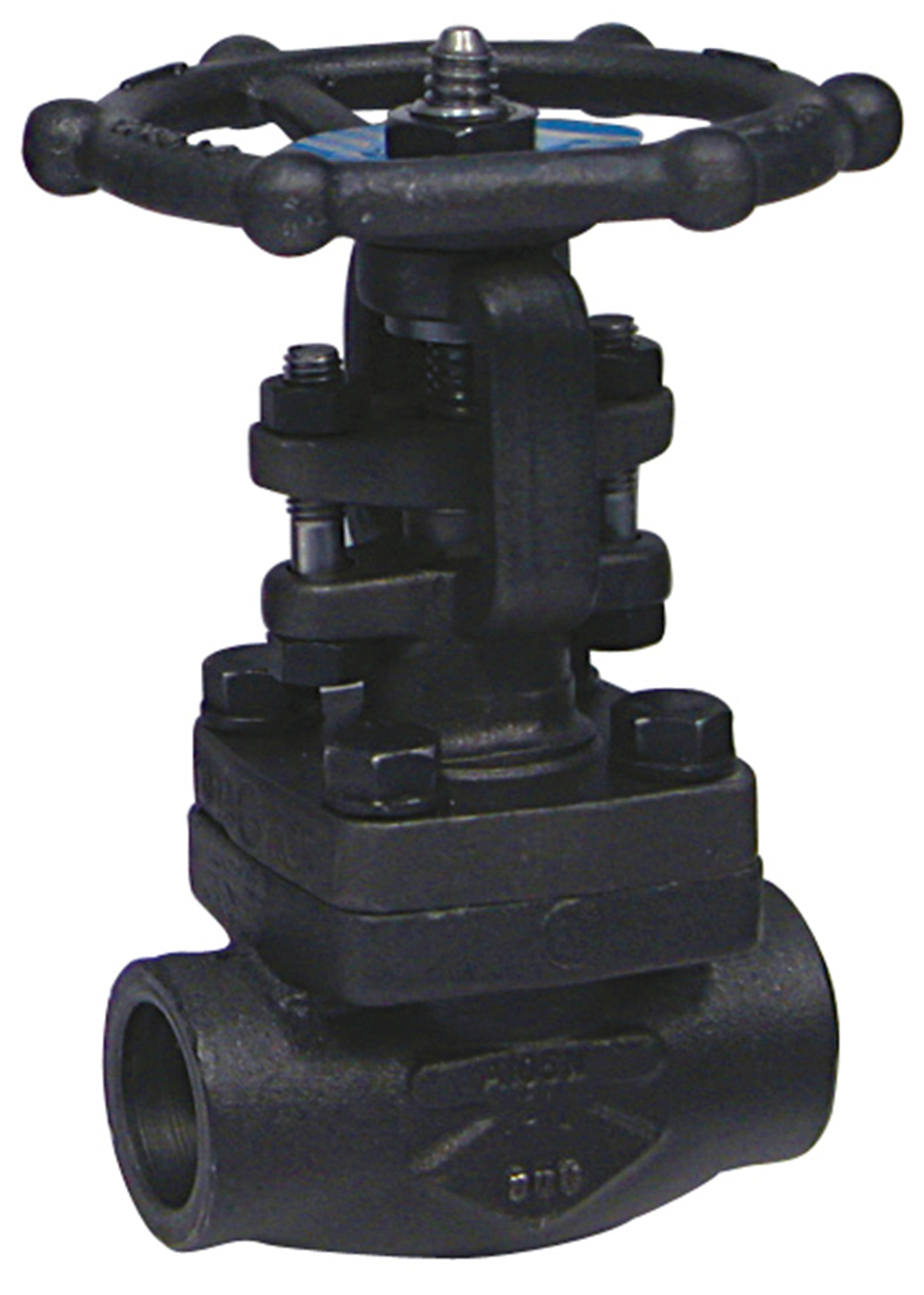

• Le robinet vanne Sferaco FORGEE 113 FEMELLE FEMELLE est conçu pour l'isolement sécurisé de lignes de fluides en milieu industriel
• Il est équipé d'un corps en acier forgé A105N de classe 800 avec passage standard pour garantir une résistance mécanique élevée
• Ce modèle utilise un opercule et un siège en stellite A182 F6 associés à un joint de chapeau en inox 316 et graphite spiralé pour assurer une excellente étanchéité
• Sa conception à tige montante en inox 410 permet un contrôle visuel de la position d'ouverture et une bonne tenue en température
• Le système de raccordement femelle-femelle fileté facilite l'intégration sur des installations existantes en pétrole, chimie, pétrochimie ou vapeur
Applications
• Isolation et coupure de lignes dans l'industrie du pétrole
• Réseaux de procédés pour l'industrie chimique et pétrochimique
• Circuits vapeur en environnements industriels haute pression
• Installations nécessitant des organes de sectionnement agréés ATEX
• Réseaux de fluides sous pression jusqu'à 136 bars en acier carbone
Avantages
• Adapté aux fortes pressions de service jusqu'à 136 bars grâce à sa classe 800
• Large plage de températures de service de -29 °C à +425 °C permettant une utilisation sur vapeur et fluides chauds
• Filetages femelle-femelle permettant un montage aisé sur des tuyauteries existantes
• Compatibilité ATEX pour les zones 1, 2, 21 et 22 offrant une sécurité renforcée en atmosphères explosives
• Produit agréé par les principales compagnies pétrolières, gage de fiabilité et de conformité
Conception
• Corps en acier forgé A105N classe 800 avec chapeau boulonné
• Opercule et siège en stellite A182 F6 pour une forte résistance à l'usure
• Joint de chapeau en inox 316 et graphite spiralé pour une étanchéité durable
• Tige montante en inox 410 assurant une bonne tenue mécanique et thermique
• Filetages femelle-femelle type NPT disponibles du diamètre 3/8 pouce au diamètre 2 pouces
Caractéristiques techniques
• Pression de service max : 136 bars
• Température de service min : -29 °C
• Température de service max : 425 °C
• Classe de pression : 800
• Plage de diamètre nominal : 3/8 pouce à 2 pouces
• Écartement pour diamètre 3/8 pouce : 80 mm
• Écartement pour diamètre 1/2 pouce : 80 mm
• Écartement pour diamètre 3/4 pouce : 90 mm
• Écartement pour diamètre 1 pouce : 110 mm
• Écartement pour diamètre 1 pouce 1/4 : 127 mm
• Écartement pour diamètre 1 pouce 1/2 : 127 mm
• Écartement pour diamètre 2 pouces : 127 mm
• Certification ATEX groupe : II catégorie 2G cT3
• Coût certificat ATEX : 3 € par robinet
• Coût certificat matière 3.1 : 10 € par diamètre nominal
