Présentation

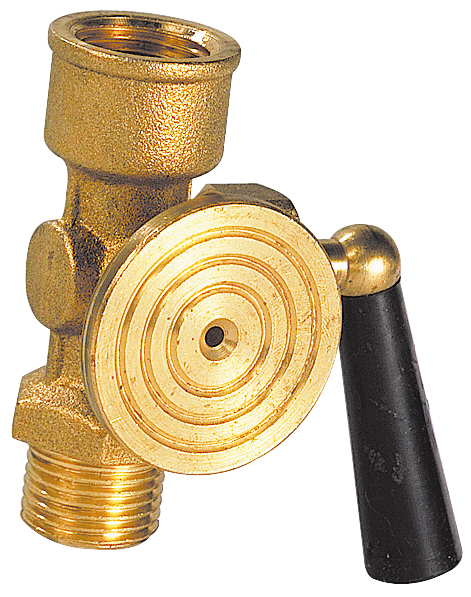

• Le robinet porte-manomètre Sferaco 1307 est conçu pour l'isolement et le contrôle des manomètres sur les installations de gaz et de liquides non visqueux
• Il permet la mise hors pression et la dépose sécurisée des instruments de mesure lors des opérations de maintenance
• Ce modèle intègre une bride de contrôle facilitant le raccordement d'un manomètre de contrôle ou d'un dispositif de test
• Sa conception en laiton pour passage réduit assure une bonne tenue à la pression de service tout en limitant l'encombrement
• Le système de raccordement mâle femelle permet une intégration simple sur des lignes filetées de 1/4 pouce ou 1/2 pouce
Applications
• Instrumentation de pression sur réseaux de gaz non agressifs en bâtiment ou en industrie
• Mesure de pression sur circuits de liquides non visqueux et non cristallisants
• Montage de manomètres sur collecteurs, groupes de pompage et centrales de comptage et de mesure
Avantages
• Bride de contrôle intégrée permettant le raccord rapide d'un manomètre de contrôle
• Pression de service admissible de 16 bars adaptée à de nombreuses installations tertiaires et industrielles
• Raccordement mâle femelle facilitant le montage en ligne sans accessoires supplémentaires
Conception
• Construction en laiton titré CW617N pour une bonne résistance mécanique et à la corrosion
• Passage réduit permettant de limiter les pertes de charge tout en conservant des dimensions compactes
• Configuration mâle femelle avec filetage pour diamètres nominaux 1/4 pouce et 1/2 pouce
Caractéristiques techniques
• Pression de service : 16 bars
• Plage de température de service : -10 °C à +90 °C
• Longueur version 1/4 pouce : 60 mm
• Longueur version 1/2 pouce : 74 mm
• Diamètre nominal version 1 : 1/4 pouce
• Diamètre nominal version 2 : 1/2 pouce
• Matériau du corps : laiton titré CW617N
• Nombre de versions disponibles : 2 unités
