Présentation

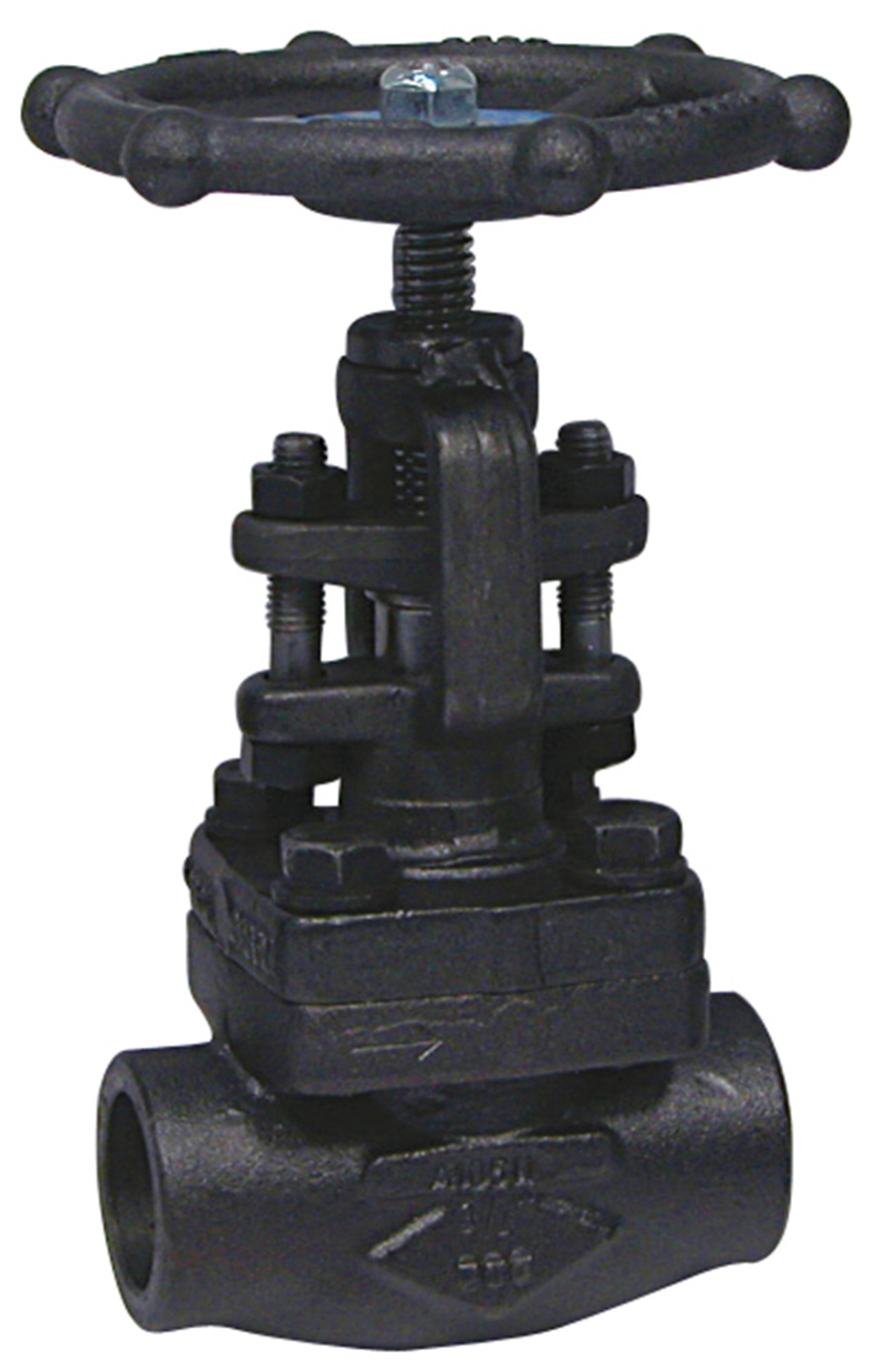

• Le robinet à soupape Sferaco FORGEE 414 femelle femelle est conçu pour l'isolement et la régulation de fluides industriels sous pression
• Il est équipé d'un corps en acier forgé A105N et d'un chapeau boulonné assurant une excellente tenue mécanique
• Ce modèle utilise un siège en inox 410 avec dépôt stellite pour garantir une grande résistance à l'usure
• Sa conception à passage standard et filetage femelle permet une intégration facile sur de nombreuses installations de tuyauterie
• Le système de tige montante en inox 410 facilite la visualisation de la position d'ouverture et de fermeture du robinet
Applications
• Conduites industrielles de vapeur avec températures élevées jusqu'à 425 °C
• Réseaux de fluides thermiques dans les installations de production d'énergie
• Lignes de process sous pression dans l'industrie chimique et pétrochimique
Avantages
• Matériaux de construction en acier forgé A105N assurant une grande robustesse en service intensif
• Plage de température de service étendue de -29 °C à +425 °C adaptée aux applications sévères
• Siège et clapet stellités offrant une excellente résistance à l'érosion et à la corrosion
• Classe de pression 800 permettant l'utilisation sur des réseaux fortement pressurisés
Conception
• Corps en acier forgé A105N dimensionné pour une pression de service de 136 bar
• Chapeau boulonné en acier A105N assurant l'étanchéité et la maintenance aisée
• Clapet en acier inoxydable A182 F6 avec revêtement stellite pour une longue durée de vie
• Joint de chapeau en inox 316 associé à du graphite spiralé pour une étanchéité performante à haute température
• Tige montante en inox 410 permettant un manœuvrage précis du robinet
Caractéristiques techniques
• Classe de pression : 800
• Pression de service PS : 136 bar
• Plage de température de service : -29 à +425 °C
• Diamètre nominal minimum : 3/8 pouce
• Diamètre nominal maximum : 2 pouces
• Écartement pour diamètre 3/8 pouce : 80 mm
• Écartement pour diamètre 1 pouce : 110 mm
• Écartement pour diamètre 2 pouces : 170 mm
• Matériau du corps : acier forgé A105N
• Matériau du chapeau : acier forgé A105N
• Matériau du clapet : acier inoxydable A182 F6
• Matériau du siège : inox 410 avec stellite
• Matériau de la tige : inox 410
• Joint de chapeau : inox 316 et graphite spiralé
• Nombre de versions de diamètre : 7
